Monitor Audio VECTA Installationsanleitung
  1. Anleitungen
  2. Marken
  3. Monitor Audio Anleitungen
  4. Lautsprecher
  5. VECTA
  6. Installationsanleitung

Monitor Audio VECTA Installationsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 27

Quicklinks

Diese Anleitung herunterladen
i n s t a l l a t i o n g u i d e

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Monitor Audio VECTA

Inhaltszusammenfassung für Monitor Audio VECTA

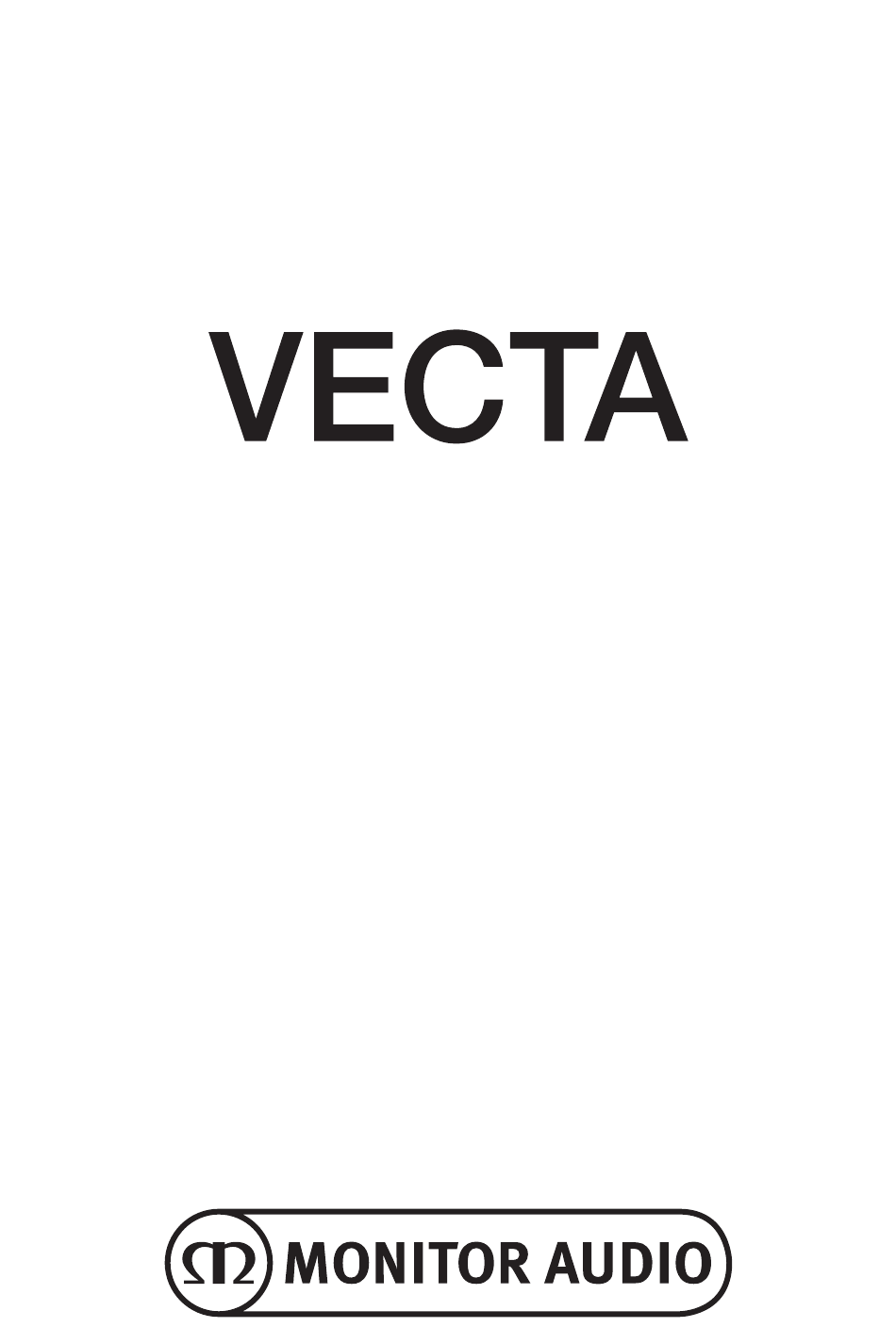

  • Seite 1 i n s t a l l a t i o n g u i d e...
  • Seite 2 English Français Italiano Deutsch Español Português Nederlands 中 文 РУССКИЙ 日本語 ‫العربية‬ Polski...

  • Seite 3: Inhaltsverzeichnis

    Guarantee Introduction Welcome to Vecta a new weatherproof lifestyle loudspeaker that is just at home outside in the elements thanks to its IP55 rating as it is indoors in a bar, lounge area, swimming pool, sauna, the list is endless.

  • Seite 4: Vecta Mounts

    Loudspeaker Mounting Arm. This is the arm the loudspeaker will sit on. Vecta Installation Guide...

  • Seite 5: Angled Wedge

    Angled Wedge The wedge has a 32.5 degree angle to it and is used in conjunction with the V-MOUNT to angle the loudspeaker off the wall when corner mounting (using the V-CORNER) or square to the wall is not suitable. The combination of the wedge and angular adjustment of the speaker will allow up to 45 degrees of adjustment.

  • Seite 6: V-Corner

    Teeth Used to set the angle of the loudspeaker and also help grip it in place. Bracket Cover. When secured to the wall, slide this over the bracket to hide cables and wall fixings. Vecta Installation Guide...

  • Seite 7: V-Corner Back To Back

    V-CORNER Back to back It is possible to mount a pair of V240’s next to each other using 2 corner brackets. This will give almost 180 degrees of sound dispersion. If mounting them in this configuration, fix one side of the first bracket to the wall.

  • Seite 8: Finished Locations

    Below are some examples of the product installed in finished locations use the brackets. Horizontal or vertical flat on a wall Horizontal or vertical flat on a wall Mounted with optional Wedge Mounted in a corner Mounted under eaves 2 x Mounted back to back Vecta Installation Guide...

  • Seite 9: Specifications

    Both the craftsmanship and the performance of this product is guaranteed against manufacturing defects for the period of five years from the date of purchase (see conditions in the Important Safety Instructions booklet), provided that the product was supplied by an authorised Monitor Audio retailer under the consumer sale agreement.
  • Seite 10 Guide d'installation...

  • Seite 11: Introduction

    Garantie Introduction Bienvenu dans la gamme Vecta : une nouvelle enceinte étanche parfaitement adaptée à une utilisation en extérieur grâce à sa classification IP55 tout comme à une utilisation en intérieur dans un bar, un coin salon, une piscine, un sauna, la liste est interminable.

  • Seite 12: Supports Vecta

    Bras de fixation de l'enceinte. Bras sur lequel l'enceinte est installée. Vecta Installation Guide...

  • Seite 13: Cale Angulaire

    Cale angulaire La cale possède un angle de 32,5 degrés et s'utilise conjointement avec le V-MOUNT pour orienter l'enceinte lorsqu'il n'est pas possible d'utiliser une fixation en angle (à l'aide du V-CORNER) ou en angle droit par rapport au mur. L'utilisation conjointe du support en angle et de la cale permet un réglage à 45 degrés de l'enceinte.

  • Seite 14: V-Corner

    Dents Permet de définir l'angle de l'enceinte et de la maintenir en place. Couvercle de support. Une fois installé au mur, glissez ce couvercle pour cacher les câbles et les fixations murales. Vecta Installation Guide...

  • Seite 15: V-Corner Dos À Dos

    V-CORNER dos à dos Il est possible de fixer une paire de V240 côte à côte à l'aide de 2 équerres. Vous obtiendrez ainsi une dispersion acoustique à 180 degrés. Pour cette configuration, fixez un côté de la première équerre au mur. Alignez la seconde équerre avec la première et marquez les points de fixations.

  • Seite 16: Installation Achevée

    Vous trouverez ci-dessous quelques exemples de produits installés à l'aide des supports. Plat horizontal ou vertical sur un mur Plat horizontal ou vertical sur un mur Fixation avec la cale en option Fixation dans un angle Fixation sous des avant-toits 2 fixations dos à dos Vecta Installation Guide...

  • Seite 17: Spécifications

    à partir de la date d'achat (voir conditions dans le livret d'instructions de sécurité importantes), dans la mesure où le produit a été fourni par un revendeur Monitor Audio agréé selon un accord de vente.
  • Seite 18 m a n u a l e d i i n s t a l l a z i o n e...

  • Seite 19: Introduzione

    Garanzia Introduzione Vecta è un nuovo e moderno altoparlante impermeabile che può essere installato sia in ambienti esterni esposti alle intemperie, grazie alla sua certificazione IP55, che in ambienti interni, quali bar, aree lounge, piscine, saune e in un’infinità di altri ambienti.

  • Seite 20: Supporti Di Montaggio Vecta

    Supporti di montaggio Vecta NOTA: tutti i supporti di montaggio sono venduti separatamente. Scegliere il supporto corretto per la propria configurazione di montaggio. ATTENZIONE: assicurarsi di essere in grado di realizzare un montaggio sicuro e protetto. Utilizzare dispositivi di montaggio (non forniti in dotazione) adatti al tipo di parete su cui si intende installare l'unità.

  • Seite 21: Cuneo Angolare

    Cuneo angolare Il cuneo ha un’inclinazione di 32,5 gradi e viene utilizzato insieme al supporto V-MOUNT per inclinare l’altoparlante rispetto alla parete quando il montaggio angolare (con il solo supporto V-CORNER) o allineato alla parete non è appropriato. La combinazione del cuneo con la regolazione angolare dell’altoparlante consente di arrivare a un’inclinazione di 45 gradi.

  • Seite 22: V-Corner

    Utilizzata per impostare l’angolatura dell’altoparlante e anche per mantenerlo in posizione. Copertura della staffa. Una volta completato il fissaggio alla parete, far scorrere la copertura sulla staffa fino a coprire i cavi e i dispositivi di fissaggio. Vecta Installation Guide...

  • Seite 23: V-Corner Accoppiati

    V-CORNER accoppiati È possibile montare una coppia di V240 uno accanto all’altro, utilizzando 2 staffe angolari. Ciò consentirà una diffusione del suono a quasi 180 gradi. Per questa configurazione di montaggio, fissare un lato della prima staffa alla parete. Allineare la seconda staffa alla prima e segnare i punti di fissaggio.

  • Seite 24: Installazioni Dimostrative

    Sono riportati qui sotto alcuni esempi di installazione del prodotto realizzati utilizzando le staffe. Orizzontale o verticale, in posizione Orizzontale o verticale, in posizione Montato con il cuneo opzionale piana sulla parete piana sulla parete Montato nell’angolo Montato sotto gronda 2 altoparlanti accoppiati Vecta Installation Guide...

  • Seite 25: Specifiche

    Specifiche Modello V240 Formato sistema 2 vie (3 driver) Risposta in frequenza 70 Hz - 25 kHz (-6 dB) Sensibilità (1 W a 1 m) 88 dB Impedenza nominale 4 Ohm Impedenza in ingresso 4,01 Ohm a 240 Hz SPL massimo a 1 M 108 dBA (ciascuno) Tenuta di potenza (RMS) 100 W...
  • Seite 26 I n s t a l l a t i o n s a n l e i t u n g...

  • Seite 27: Einleitung

    Technische Daten Garantie Einleitung Willkommen zu Vecta, einem neuen, wasserfesten Lifestyle-Lautsprecher, der dank seiner IP55-Wertung sowohl draußen und den Elementen ausgesetzt, wie auch drinnen in einer Bar, Lounge-Bereich, Swimmingpool oder Sauna verwendet werden kann – die Möglichkeiten sind endlos. Wir haben unsere hochgelobte C-CAM-Technologie verwendet, um die zwei Basseinheiten und Hochtöner so zu entwickeln, dass sie in jeglicher Umgebung den Monitor-Audio-Klang bieten können.

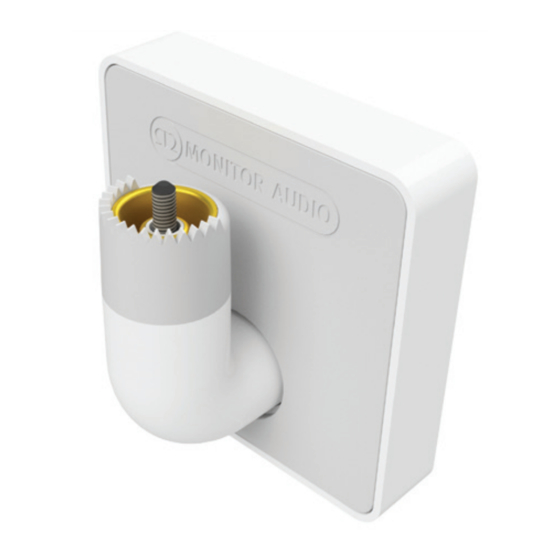

  • Seite 28: Vecta-Halterungen

    Schieben Sie diese nach und Befestigung an der Befestigung an der Wand Stelle. über die Lautsprecher-Be- festigungsstange und drücken Sie sie fest, um Kabel und Wandbefes- tigungen zu verbergen. Lautsprecher- Befestigungsarm. Auf diesem Arm wird der Lautsprecher angebracht. Vecta Installation Guide...

  • Seite 29: Abgeschrägter Keil

    Abgeschrägter Keil Der Keil verfügt über einen Winkel von 32,5 Grad und wird in Verbindung mit der V-HALTERUNG verwendet, um den Lautsprecher abgeschrägt an der Wand anzubringen, wenn eine Befestigung in einer Ecke (unter Verwendung des V-WINKELS) oder flach an der Wand nicht geeignet ist. Die Kombination der Keil- und Winkelanpassung der Lautsprecher erlaubt Anpassungen bis zu 45 Grad.

  • Seite 30: V-Winkel

    Die Schraube hat einen längeren Schaft zur leichteren Installation. Zähne Für die Einstellung des Winkels des Lautsprechers Klemmenabdeckung. und Befestigung an der Stelle. Schieben Sie diese nach Befestigung an der Wand über die Klemme, um Kabel und Wandbefestigungen zu verbergen. Vecta Installation Guide...

  • Seite 31: V-Winkel Rücken An Rücken

    V-WINKEL Rücken an Rücken Es ist möglich, ein Paar von V240 unter Verwendung von zwei Eckklemmen nebeneinander anzubringen. Dies bietet beinahe 180 Grad Klangdispersion. Für eine Anbringung in dieser Konfiguration befestigen Sie die erste Klemme an der Wand. Bringen Sie die zweite Klemme in eine Linie mit der ersten und markieren Sie die Befestigungspunkte.

  • Seite 32: Fertiggestellte Positionen

    Hier finden Sie einige Beispiele des installierten Produkts in fertiggestellten Positionen unter Verwendung der Klemmen. Horizontal oder vertikal, flach an Horizontal oder vertikal, flach an Mit optionalem Keil angebracht der Wand der Wand In einer Ecke angebracht Unter Deckenvorsprung angebracht 2 x Rücken an Rücken angebracht Vecta Installation Guide...

  • Seite 33: Technische Daten

    Technische Daten Modell V240 Systemformat 2-Wege (3 Töner) Frequenzbereich (-6 dB) 70 Hz – 25 kHz Empfindlichkeit 88 dB (1 W bei 1 M) Nennimpedanz 4 Ohm Eingangswiderstand 4,01 Ohm bei 240 Hz Max. Schalldruckpegel 108 dBA (jeweils) bei 1 M Leistungsfähigkeit (RMS) 100 W Empfohlene...
  • Seite 34 G u í a d e i n s t a l a c i ó n...

  • Seite 35: Presentación

    Garantía Presentación Bienvenido a Vecta, un nuevo altavoz de diseño impermeable. Gracias a su calificación IP55 está perfectamente adaptado para el uso en espacios exteriores, a la intemperie, así como para interiores como bares, zonas de descanso, piscinas, saunas... La lista es interminable.

  • Seite 36: Soportes Vecta

    Brazo de montaje del altavoz. El brazo que sujetará el altavoz. Vecta Installation Guide...

  • Seite 37: Cuña En Ángulo

    Cuña en ángulo La cuña tiene un ángulo de 32,5 grados y se usa junto al V-MOUNT para inclinar el altavoz respecto a la pared al montarlo en una esquina (con el V-CORNER) o cuando no es adecuado colocarlo directamente en la pared.

  • Seite 38: V-Corner

    Dientes Sirven para ajustar el ángulo del altavoz y ayudan a mantenerlo en su sitio. Cubierta del soporte. Al fijarlo a la pared, coloque esto sobre el soporte para ocultar los cables y las fijaciones. Vecta Installation Guide...

  • Seite 39: V-Corner - En Posición Contigua

    V-CORNER – En posición contigua Se pueden montar un par de V240, uno junto al otro, usando 2 soportes de esquina. Esto ofrece una dispersión acústica de casi 180 grados. Al montarlos con esta configuración, fije un lado del primer soporte a la pared. Alinee el segundo soporte con el primero y marque los puntos de fijación.

  • Seite 40: Instalaciones Terminadas

    A continuación mostramos algunos ejemplos del producto ya instalado en posiciones que han requerido el uso de los soportes. Horizontal o vertical, plano en la pared Horizontal o vertical, plano en la pared Montado con la cuña opcional Montado en una esquina Montado bajo un alero Dos unidades contiguas Vecta Installation Guide...

  • Seite 41: Especificaciones

    Instrucciones importantes de seguridad), siempre que el producto fuera suministrado por un distribuidor autorizado de Monitor Audio conforme al contrato de venta para cliente final. Para ayudarnos a encontrar la información de su garantía en nuestra base de datos de clientes —en caso de que resulte necesario—, dedique unos minutos a registrar sus productos en el siguiente sitio web:...
  • Seite 42 Guia de instalação...

  • Seite 43: Introdução

    Garantia Introdução Bem-vindo ao novo sistema de colunas à prova de água Vecta, que se sente perfeitamente à vontade em ambientes exteriores graças à certificação IP55, assim como em interiores, como um bar, uma área lounge, uma piscina ou uma sauna... a lista não tem fim.

  • Seite 44: Suportes Vecta

    ângulo da coluna e para faça deslizar esta parte ajudar a prendê-la. sobre o suporte para esconder os cabos e o sistema de fixação na parede. Braço do suporte da coluna. É o braço onde fica montada a coluna. Vecta Installation Guide...

  • Seite 45: Cunha Angular

    Cunha angular A cunha tem um ângulo de 32,5 graus e foi concebida em conjunto com o suporte V-MOUNT para providenciar um ângulo lateral à coluna, quando a fixação nos cantos (utilizando o V-CORNER) ou à face da parede não é adequada. A combinação dos ajustes da coluna com a cunha permite um ajuste total de até...

  • Seite 46: V-Corner

    Utilizados para definir o ângulo da coluna e para ajudar a prendê-lo. Cobertura do suporte. Quando fixado na parede, faça deslizar esta parte sobre o suporte para esconder os cabos e o sistema de fixação na parede. Vecta Installation Guide...

  • Seite 47: V-Corner Costas Com Costas

    V-CORNER costas com costas É possível instalar duas colunas V240 ao lado uma da outra, utilizando 2 suportes de canto. Garante assim uma dispersão de som de quase 180 graus. Caso faça este tipo de instalação, fixe um dos lados do primeiro suporte à parede. Alinhe o segundo suporte com o primeiro e marque os pontos de fixação.

  • Seite 48: Locais De Instalação

    À face da parede, em plano horizontal À face da parede, em plano horizontal Montagem com cunha opcional ou vertical ou vertical Montagem em canto Montagem na junção da parede com o teto 2 colunas em costas com costas Vecta Installation Guide...

  • Seite 49: Especificações

    (consulte as condições no folheto "Instruções Importantes de segurança"), desde que o produto tenha sido fornecido por um revendedor autorizado da Monitor Audio ao abrigo do contrato de venda ao consumidor.
  • Seite 50 installatiegids...

  • Seite 51: Inleiding

    Garantie Inleiding Welkom bij Vecta, een nieuwe weerbestendige luidspreker met een IP55-beschermingsfactor, die zowel buiten als binnenshuis kan worden geïnstalleerd: in een bar, loungeruimte, zwembad, sauna enzovoort. Voor de 2 bas-units en tweeters hebben we onze veelgeprezen C-CAM-technologie toegepast, zodat u in elke omgeving van het bekende Monitor Audio-geluid kunt genieten.

  • Seite 52: Vecta-Beugels

    Montagearm luidspreker. De arm waar de luidspreker op steunt. Vecta Installation Guide...

  • Seite 53: Schuine Beugel (Wig)

    Schuine beugel (wig) De beugel heeft een hoek van 32,5 graden en wordt samen met de V-MOUNT gebruikt om de luidspreker schuin aan de muur te hangen in geval van hoekmontage (met de V-CORNER) of wanneer hij niet haaks op de muur kan worden bevestigd.

  • Seite 54: V-Corner

    Zaagtanden Worden gebruikt om de hoek van de luidspreker te bepalen en deze op zijn plaats te houden. Beugelafdekking. Schuif deze over de aan muur bevestigde beugel om kabels en muurbevestigingen af te dekken. Vecta Installation Guide...

  • Seite 55: V-Corner Ruggelings

    V-CORNER ruggelings Er kunnen twee V240's naast elkaar worden gemonteerd met 2 hoekbeugels. Op deze manier wordt het geluid bijna 180 graden verspreid. Bevestig bij deze opstelling een zijde van de eerste beugel aan de muur. Breng de tweede beugel op een lijn met de eerste en markeer de bevestigingspunten.

  • Seite 56: Voorbeelden

    Hieronder ziet u enkele voorbeelden van het product in verschillende opstellingen met de beugels. Horizontaal of verticaal vlak tegen de Horizontaal of verticaal vlak tegen de Montage met optionele wig muur muur Hoekmontage Montage onder dakrand 2x ruggelingse montage Vecta Installation Guide...

  • Seite 57: Specificaties

    Voor zowel het vakmanschap als de prestaties van dit product geldt een garantie van vijf jaar vanaf de datum van aankoop (zie de voorwaarden in de bijsluiter Veiligheidsinstructies), op voorwaarde dat het product is gekocht bij een geautoriseerde verkoper van Monitor Audio volgens de geldende verkoopovereenkomst.
  • Seite 58 安 装 指 南...
  • Seite 59 目录 目录 简介 Vecta支架 V-MOUNT 转角楔子 V-CORNER V-CORNER背对背 安装扬声器 安装位置 规格 质保 简介 欢迎来到Vecta，一个全新的风雨无阻的音响世界。它可用于室内的酒吧，休息区，游泳池， 桑拿浴室等，因为此产品拥有IP55的评级。 我们使用了我们备受赞誉的C-CAM技术来开发两个低音和高音喇叭，为任何环境提供猛牌的 声音。 灵活性不仅仅意味着它可以使用于多种环境，而且安装方式也是如此。有三个支架选项和八个 配置可供选择：单一角落安装（墙壁或屋檐），墙壁上使用两个角落支架墙壁背对背，在墙正 方，使用楔子和标准支架从墙壁倾斜， 从天花板使用杆和集群安装。 monitoraudio.com...

  • Seite 60: Vecta支架

    装置安装到墙体上。 V-MOUNT V-MOUNT是在将扬声器方块水平或垂直固定在墙上时使用的安装支架。这是使用多达4个固 定点 - 固定装置没有提供。有一个电缆通孔供电缆通过连接到端子。从电缆上取下绝缘层， 下压端子夹住电缆。 扬声器固定螺栓。 电缆通孔。 从下方固定，将扬声器 将电缆穿过并连接到 固定在支架上。 端子。 墙固定点 墙固定点 对正在固定的墙壁使用 对正在固定的墙壁使用 适当的固定和螺丝。 （ 适当的固定和螺丝。 （ 共4个） 共4个） 扬声器端子。 按下端子将电缆固定到位。 齿状 支架盖。 用于设置扬声器的角 将其固定在墙上时，将 度，并帮助将其固定到 其滑到扬声器安装杆上 位。 并压入到位，以隐藏电 缆和墙壁固定装置。 扬声器安装臂。 这是扬声器将放置的手 臂。 Vecta Installation Guide...

  • Seite 61: 转角楔子

    转角楔子 楔子有32.5度的角度，与V-MOUNT配合使用时，角落安装（使用V-CORNER）或方形墙 壁的扬声器则不适合使用。扬声器的楔形和角度调节的组合将允许高达45度的调节。 像 V-MOUNT一样，它可以用于水平和垂直配置。 不提供固定件将楔子固定在墙上。 只有把V-MOUNT固定在楔子上。 支架盖 转角楔子螺钉。 V-MOUNT. 转角楔子。 用于将V-MOUNT连接 用于调整扬声器在墙上 到楔子上。已提供。 的角度，可使扬声器倾 斜到聆听位置。 使用适 当的固定装置将其固定 在墙上，然后使用提供 的螺丝将V-MOUNT固 定到楔子上。 注：调整扬声器的角度时，请始终松开固定螺栓，并将扬声器从齿上提起以免损坏。 monitoraudio.com...

  • Seite 62: V-Corner

    V-CORNER 单一的V-CORNER安装座可以用来将扬声器垂直安装到墙壁的角落或水平地安装在墙壁和天 花板的角落。将支架的一侧安装到敞开的侧壁或支柱上也足够牢固。将电缆穿过三个通孔中的 任何一个，并下压端子将电缆固定。 墙固定点。 电缆通孔。 每边3个。 将电缆穿入至端子。 对正在固定的墙壁使用 适当的固定和螺丝。 扬声器端子。 注意：如果墙壁偏离直 按下端子将电缆固定到 角，使用支架的一侧将 位。 其固定在墙上仍然可以 充分支撑扬声器。 扬声器安装臂。 这就是扬声器将固定的位置。 扬声器固定螺栓。 从下方固定，将扬声器 固定在支架上。 扬声器 背面有一个导向装置， 可以帮助定位螺丝刀。 螺栓有一个更长的轴来 帮助安装。 齿状 用于设置扬声器的角 度，并帮助将其固定到 位。 支架盖。 当固定在墙上时，将其 滑到支架上以隐藏电缆 和墙壁固定件。 Vecta Installation Guide...

  • Seite 63: V-Corner背对背

    V-CORNER背对背 使用两个角支架可以将一对V240安装在一起。这将会产生 近180度的声音分散。如果将其安装在此配置中，请将第一 个支架的一侧固定到墙上。将第二个支架与第一个支架对齐 并标记其固定点。用一个小螺母和螺栓或扎带（不提供）将 它们固定在一起可能是有好处的。钻好固定点后，使用适当 的固定装置并将第二个支架固定在墙上。 安装扬声器 一旦安装了正确的支架，就可以将扬声器安装到它上面。 安装它很简单，只需将支架臂与扬声器的安装位置对齐，然后将其插入到位即可。一旦到位， 必须拧紧扬声器固定螺栓，以将扬声器固定到位。扬声器背面有一个小凹槽，用于将螺丝刀与 螺栓对齐。 所有支架都适用同样的安装方法. 螺丝刀指南 这是为了帮助安装和引导螺丝刀 到固定螺丝。 monitoraudio.com...

  • Seite 64: 安装位置

    安装位置 以下是使用支架完成产品安装的一些位置示例。 水平或垂直在墙上 水平或垂直在墙上 装有可选的楔子 装在屋檐下 安装在角落 2 x 安装背对背 Vecta Installation Guide...
  • Seite 65 规格 型号 V240 系统配置 双向 – 3 个喇叭单体 频率响应（-6 分贝） 70 赫兹 – 25 千赫兹 灵敏度（1 瓦@1 米) 88 分贝 公称阻抗 4 欧姆 最低阻抗 4.01 欧姆 @ 240 赫兹 最大声压 @ 1 米 各 108dBA 功率（RMS） 100 瓦 推荐的功放要求（RMS） 25 – 100 瓦 低音调试...

  • Seite 66: Руководство По Эксплуатации

    Руководство по эксплуатации...

  • Seite 67: Введение

    Технические характеристики Гарантия Введение Представляем новую всепогодную акустическую систему Vecta, предназначенную для размещения как на открытом воздухе (благодаря степени защиты IP55), так и в помещении (в баре, зоне отдыха, бассейне, сауне – список можно продолжать до бесконечности). Использовав технологию C-CAM, мы разработали один высокочастотный и два низкочастотных динамика, обеспечивающих...

  • Seite 68: Кронштейны Vecta

    Зубья кронштейна Предназначены для Прикрепив кронштейн настройки угла наклона к стене, надвиньте эту колонки, помогают её крышку на опору для зафиксировать. монтажа акустической системы и зафиксируйте нажатием. Крюк для монтажа акустической системы На этом крюке размещается колонка. Vecta Installation Guide...

  • Seite 69: Угловой Клин

    Угловой клин Клин имеет угол 32.5° и предназначен, в сочетании с V-MOUNT, для отклонения колонки от стены, если угловой монтаж (с использованием кронштейна V-CORNER) или монтаж вплотную к стене неприемлем. Комбинация клина с регулировкой углового положения колонки обеспечивает диапазон регулирования в 45°. Как и V-MOUNT, клин можно использовать как в...

  • Seite 70: V-Corner

    в болт. Болт имеет удлинённый стержень для упрощения монтажа. Зубья Предназначены для настройки угла наклона колонки, помогают её зафиксировать. Крышка кронштейна Прикрепив кронштейн к стене, надвиньте на него эту крышку, чтобы скрыть кабели и элементы крепления к стене. Vecta Installation Guide...

  • Seite 71: V-Corner «Спина К Спине

    V-CORNER «спина к спине» Пару акустических систем V240 можно установить друг рядом с другом при помощи двух угловых кронштейнов. Это обеспечит рассеяние звука почти на 180°. В случае использования этой конфигурации прикрепите одну сторону первого кронштейна к стене. Совместите второй кронштейн с первым и наметьте точки его...

  • Seite 72: Примеры Монтажа

    Примеры монтажа Ниже – несколько примеров монтажа колонок в различных местах с применением кронштейнов. Горизонтально на стене Вертикально на стене С использованием клина В углу Под потолком 2 штуки, «спиной к спине» Vecta Installation Guide...

  • Seite 73: Технические Характеристики

    Технические характеристики V240 Конструкция Двухполосная, три динамика Частотный диапазон 70 – 25000 Гц Чувствительность 88 дБ (1 Вт на 1м) Номинальное сопротивление 4 Ом Минимальное 4.01 Ом при 240 Гц сопротивление Макс. зв. давление (на 1 м) 108 дБА (каждая) Мощность...
  • Seite 74 インスタレーションガイド...

  • Seite 75: はじめに

     78 仕様    79 保証    79 はじめに VECTA （ヴェクタ） 全天候型スピーカーの世界へようこそ。 IP55コードの定格に約束される防塵 ・ 防噴流性に優 れ、 バー、 ラウンジ、 プール、 サウナなど屋内屋外を問わず楽しんでいただけます。 いかなる環境においても当Monitor Audio社独特のサウンドをお届けするため、 当社が誇るC-CAM技術を駆 使して2組のバスユニッ トとツィーターを開発いたしました。 その柔軟性は、 使用環境のみならず、 据え付け方法にも高度に開発されております。 ブラケッ トでは3つの、 設 置設定では８つの選択肢を揃えました ： シングルコーナー据え付け （壁または軒） 、 コーナーブラケッ ト2個を 使用して背中合わせに2基を壁に据え付け、 壁にまっすぐ据え付け、 ウェッジ （楔） と標準ブラケッ トを使用して...

  • Seite 76: Vectaマウント

    ケーブル貫通穴 下からボルトを固定して、   ケーブルを通して端子へ  スピーカーをブラケッ トに つなげます。 固定します。 壁固定ポイント 壁固定ポイント 固定する壁に適した固定具 固定する壁に適した固定具 とねじを使用してください。 とねじを使用してください。 （合計4） （合計4） スピーカー端子 プッシュダウン端子でケーブ ルを固定します。 歯 ブラケッ トカバー スピーカーの角度を設定し 壁に固定する際は、 このカ て、 しっかりと固定するため バーをスピーカーマウント に使用します。 用支柱の上にスライドさせ て押し込んで固定し、 ケー ブルや固定具を隠します。 スピーカーマウント用 アーム スピーカーを乗せるための アームです。 Vecta Installation Guide...

  • Seite 77: 傾斜ウェッジ

    傾斜ウェッジ このウェッジは32.5° の角度がついており、 壁にスピーカーをそのまま据え付けられない場合やV字マウントと ともに角度をつけてコーナーに （V字コーナーを使って） 据え付ける際に使用します。 ウェッジとスピーカー角 度調整を組み合わせて、 最大45° の調整が可能です。 V字マウントと同様に、 水平 ・ 垂直の両方の設定に使用可 能です。 ウェッジを壁に取り付けるための固定具は付属しておりません。 V字マウントをウェッジに取り付けるための固 定具のみ付属です。 ブラケッ ト 傾斜ウェッジねじ V字マウ 傾斜ウェッジ カバー V字マウントをウェッジに取 ント 壁にそのまま据え付けられ り付けるため使用します。 こ ない場合にスピーカーを聴 れらは付属部品です。 取位置に向けて角度をつけ るため使用します。 適した 固定具でこれを壁に取り付 けてから、 V字マウントを付 属のねじでウェッジに固定 します。 注意...

  • Seite 78: V字コーナー

    けを壁に固定しても、 スピー プッシュダウン端子で  カーをしっかりと支えること ケーブルを固定します。 が可能です。 スピーカーマウント用アーム スピーカーを乗せるための  アームです。 スピーカー固定ボルト 下からボルトを固定して、 ス ピーカーをブラケッ トに固 定します。 ねじ回しをボルト に合わせるため、 スピーカ ーの裏側に小さな窪みが付 けてあります。 ボルトは、 据え 付けのためシャフトが長め になっています。 歯 スピーカーの角度を設定し て、 しっかりと固定するため に使用します。 ブラケッ トカバー 壁に固定する際は、 このカ バーをブラケッ トの上にス ライドさせて固定し、 ケーブ ルや固定具を隠します。 Vecta Installation Guide...

  • Seite 79: V字コーナー背中合わせ

    V字コーナー背中合わせ コーナーブラケッ ト一組を使ってV240のペアを隣り合わせに据え付け ることも可能です。 これにより音が殆ど180° 分散できます。 この設定で は、 最初のブラケッ トの片側を壁に固定します。 二つ目のブラケッ トを これに合わせて、 固定する位置に印をつけます。 小型ナッ ト ・ ボルトか ケーブルタイ （いずれも付属していません） で両方を固定すると良いで しょ う。 固定位置に穴を開けたら、 適した固定具を使って二番目のブラ ケッ トを壁に固定します。 スピーカーの設置 正しいブラケッ トが固定されたら、 スピーカーをブラケッ トに据え付けます。 据え付けは簡単です。 ブラケッ トのアームをスピーカーを据え付ける位置に合わせてから、 乗せるだけです。 そ れから、 スピーカーの固定ボルトを締めて、 スピーカーをしっかりと固定しなければなりません。 ねじ回しをボ ルトに合わせるため、...

  • Seite 80: 据え付け例

    据え付け例 ブラケッ トを使用して、 様々な位置にスピーカーを設置した例は以下の通りです。 そのまま壁に対して水平 ・ 垂直に そのまま壁に対して水平 ・ 垂直に オプションのウェッジで据え付け コーナーに据え付け 軒下に据え付け 背中合わせで2基据え付け Vecta Installation Guide...
  • Seite 81 仕様 モデル V240 3ドライバー、 2ウェイ システムの形式 周波数応答 （-6db） 70 Hz ～ 25 kHz 感度 (1W@1M) 88dB 公称インピーダンス 4Ω 最低インピーダンス 4.01Ω @240 Hz 108dBA (各) 最大SPL@1M 電力処理 （RMS） 100 W アンプの要件(RMS) 25～100W ベースアラインメント シールドキャビネッ ト 2.5 kHz クロスオーバー周波数 接続方法 •ブラケッ ト付属ゴールドプレートのプッシュ端子台 環境保護等級 IP55 使用温度範囲 -25～65° C /-13～149° F 壁 ： 25° ウェッジ ： 追加32.5° 組合せ最大 ： 45° ブラケッ...
  • Seite 82 ‫دليل ال� ت كيب‬...
  • Seite 83 ‫مقدمة‬ ‫ الجديدة المالئمة لنمط الحياة والمضادة للعوامل المناخية ال� ت ي أصبح من الممكن‬Vecta ‫مرحب ً ا بك � ن ي دليل استخدام مك� ب ات الصوت‬ ‫استخدامها � ن ي خارج الم� ن ن ل بنفس جودة استخدامها � ن ي ال أ ماكن الداخلية مثل محالت العصائر، والردهات، وحمامات السباحة، وحمامات البخار‬...
  • Seite 84 .‫وكذلك للمساعدة � ن ي حمله � ن ي مكانه‬ ‫عمود تركيب مك� ب الصوت وضعه‬ ‫� ن ي مكانه ل إ خفاء الكابالت ومثبتات‬ .‫الحائط‬ .‫ذ ر اع تركيب مك� ب الصوت‬ .‫يظل هذا الذ ر اع عىل مك� ب الصوت‬ Vecta Installation Guide...
  • Seite 85 ‫إسف� ي ن ز اوي‬ ‫ لجعل ز اوية مك� ب الصوت صفرية عىل الحائط عند ال� ت كيب � ن ي ال ز اوية (باستخدام ز اوية‬V - ‫ز اوية ال إ سف� ي ن هي 5.23 درجة وتستخدم مع حامل‬ 45 ‫) إذا...
  • Seite 86 .‫التثبيت‬ ‫ال أ سنان‬ ‫ي ُ ستخدم لضبط ز اوية مك� ب الصوت‬ .‫وكذلك للمساعدة � ن ي حمله � ن ي مكانه‬ .‫غطاء الكتيفة‬ ‫عند التثبيت بالحائط، ازلقه عىل‬ ‫الكتيفة ل إ خفاء الكابالت ومثبتات‬ .‫الحائط‬ Vecta Installation Guide...
  • Seite 87 ‫ مسندة‬V - ‫ز اوية‬ ‫ متجاورين باستخدام كتيفت� ي ن لل ز اوية. سيوفر هذا ما يقرب‬V240 ‫يمكن تركيب زوج من‬ ‫من 081 درجة من التشتت الصو� ت ي . عند تركيبهما بهذا التكوين، ثبت أحد جان� ب ي الكتيفة‬ ‫ال...
  • Seite 88 ‫م ُ ركب بإسف� ي ن اختياري‬ ‫سطح أفقي أو ر أس ي عىل الحائط‬ ‫سطح أفقي أو ر أس ي عىل الحائط‬ ‫م ُ ركب � ن ي ال ز اوية‬ ‫م ُ ركب تحت السقف‬ ‫قطعتان مركبتان مسندتان‬ Vecta Installation Guide...
  • Seite 89 ‫إن ك ال ً من صناعة هذا المنتج وأدائه مضمونان ضد عيوب التصنيع لمدة خمس سنوات من تاريخ ال� ش اء ( ر اجع ال� ش وط المذكورة � ن ي كتيب‬ ‫ ويخضع لتفاقية البيع‬Monitor Audio ‫تعليمات السالمة المهمة)، � ش يطة أن يكون المنتج مستور د ً ا من خالل بائع التج ز ئة المرخص من‬...
  • Seite 90 i n s t r u k c j a i n s t a l a c j i...

  • Seite 91: Spis Treści

    Gwarancja Wstęp Przedstawiamy nowy, odporny na warunki atmosferyczne głośnik Vecta, który dzięki certyfikatowi ochrony IP55 równie dobrze sprawdzi się na zewnątrz budynków, jak i we wnętrzach barów, westybulach hoteli, na basenach pływackich, w saunach - praktycznie lista ta nie ma końca.

  • Seite 92: Vecta - Rodzaje Mocowań

    Vecta - rodzaje mocowań UWAGA: Wszystkie rodzaje mocowań są sprzedawane osobno. Należy dobrać odpowiedni rodzaj mocowania po kątem konkretnej lokalizacji. WARNING: Please ensure you are confident in providing a safe and secure fixing. Please use appropriate fixings for the type of wall construction as no wall fixings are supplied.

  • Seite 93: Klin Do Montażu Pod Kątem

    Klin do montażu pod kątem Klin tworzy kąt 32,5 stopnia i jest stosowany wraz z mocowaniem V-MOUNT. Służy do odchylenia głośnika od ściany, gdy montaż narożny (za pomocą mocowania V-CORNER) lub płaski montaż na ścianie nie jest możliwy. Jednoczesne zastosowanie klina i kątowej regulacji głośnika pozwala na jego ustawienie pod kątem do 45 stopni.

  • Seite 94: Mocowanie V-Corner

    Zęby Służą do ustawienia kąta głośnika, a także do ustabilizowania go w miejscu. Pokrywa wspornika Po przymocowaniu do ściany, należy wsunąć ją na wspornik i wcisnąć na miejsce, zakrywając przewody i elementy mocujące do ściany. Vecta Installation Guide...

  • Seite 95: V-Corner Tył Do Tyłu

    V-CORNER tył do tyłu Można zamontować dwa głośniki V240 jeden przy drugim, za pomocą dwóch wsporników narożnych. Pozwala to na dyspersję dźwięku w zakresie prawie 180 stopni. Stosując tę metodę montażu, należy przymocować do ściany pierwszy wspornik. Dopasować drugi wspornik do pierwszego i zaznaczyć...

  • Seite 96: Przykłady Instalacji

    Poniżej kilka przykładów produktu zainstalowanego na wspornikach w różnych lokalizacjach. Poziomo lub pionowo, płasko na Poziomo lub pionowo, płasko na Montaż z opcjonalnym klinem ścianie ścianie Montaż w narożniku Montaż pod okapem 2 szt. zamontowane tyłem do tyłu Vecta Installation Guide...

  • Seite 97: Dane Techniczne

    (patrz warunki podane w broszurze „Istotne zalecenia dotyczące bezpieczeństwa”) pod warunkiem, że produkt został dostarczony przez autoryzowanego handlarza detalicznego Monitor Audio i na podstawie umowy sprzedaży zawartej z kupującym. Abyśmy mogli w naszej bazie danych odnaleźć warunki Państwa gwarancji, prosimy poświęcić kilka minut na zarejestrowanie swojego produktu online pod adresem: monitoraudio.com.
  • Seite 98 Monitor Audio Ltd. 24 Brook Road Rayleigh, Essex SS6 7XJ England Tel: +44 (0)1268 740580 Fax: +44 (0)1268 740589 Email: info@monitoraudio.com Web: www.monitoraudio.com Designed & Engineered in the United Kingdom Made In China Version 1. 2018...
