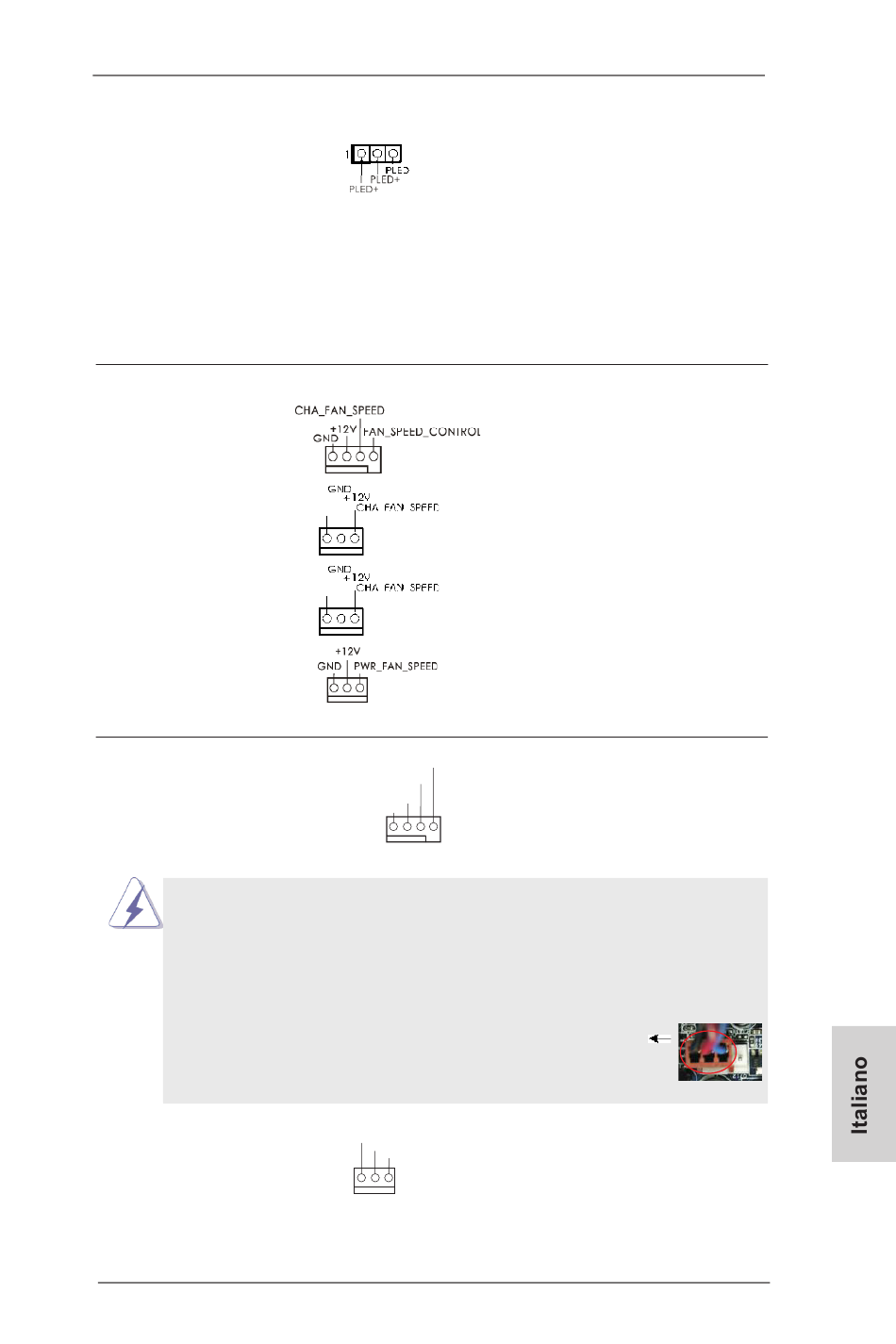

LED di accensione
(3-pin PLED1)
(vedi p.2 Nr. 24)
Collettori Chassis ed alimentazione ventola
(4-pin CHA_FAN1)
(vedi p.2 Nr. 22)
(3-pin CHA_FAN2)
(vedi p.2 Nr. 41)
(3-pin CHA_FAN3)
(vedi p.2 Nr. 42)
(3-pin PWR_FAN1)
(vedi p.2 Nr. 1)
Connettore ventolina CPU
(4-pin CPU_FAN1)
(vedi p.2 Nr. 5)
Sebbene la presente scheda madre disponga di un supporto per ventola
CPU a 4 piedini (ventola silenziosa), la ventola CPU a 3 piedini è in
grado di funzionare anche senza la funzione di controllo della velocità
della ventola. Se si intende collegare la ventola CPU a 3 piedini al
connettore della ventola CPU su questa scheda madre, collegarla ai
piedini 1-3.
(3-pin CPU_FAN2)
(vedi p.2 Nr. 6)
FAN_SPEED_CONTROL
CPU_FAN_SPEED
+12V
GND
1 2 3 4
Installazione della ventola a 3 piedini
GND
+12V
CPU_FAN_SPEED
ASRock FM2A75 Pro4 Motherboard
Collegare il LED di accensione
chassi per indicare lo stato di
alimentazione del sistema. Il
LED è acceso quando il sistema
è in funzione. Il LED continua a
lampeggiare in stato S1. Il LED
è spento in stato S3/S4 o S5
(spegnimento).
Collegare i cavi della ventola ai
corrispondenti connettori
facendo combaciare il cavo
nero col pin di terra.
Collegare il cavo della ventolina
CPU a questo connettore e far
combaciare il filo nero al pin
terra.
Piedini 1-3 collegati
71
