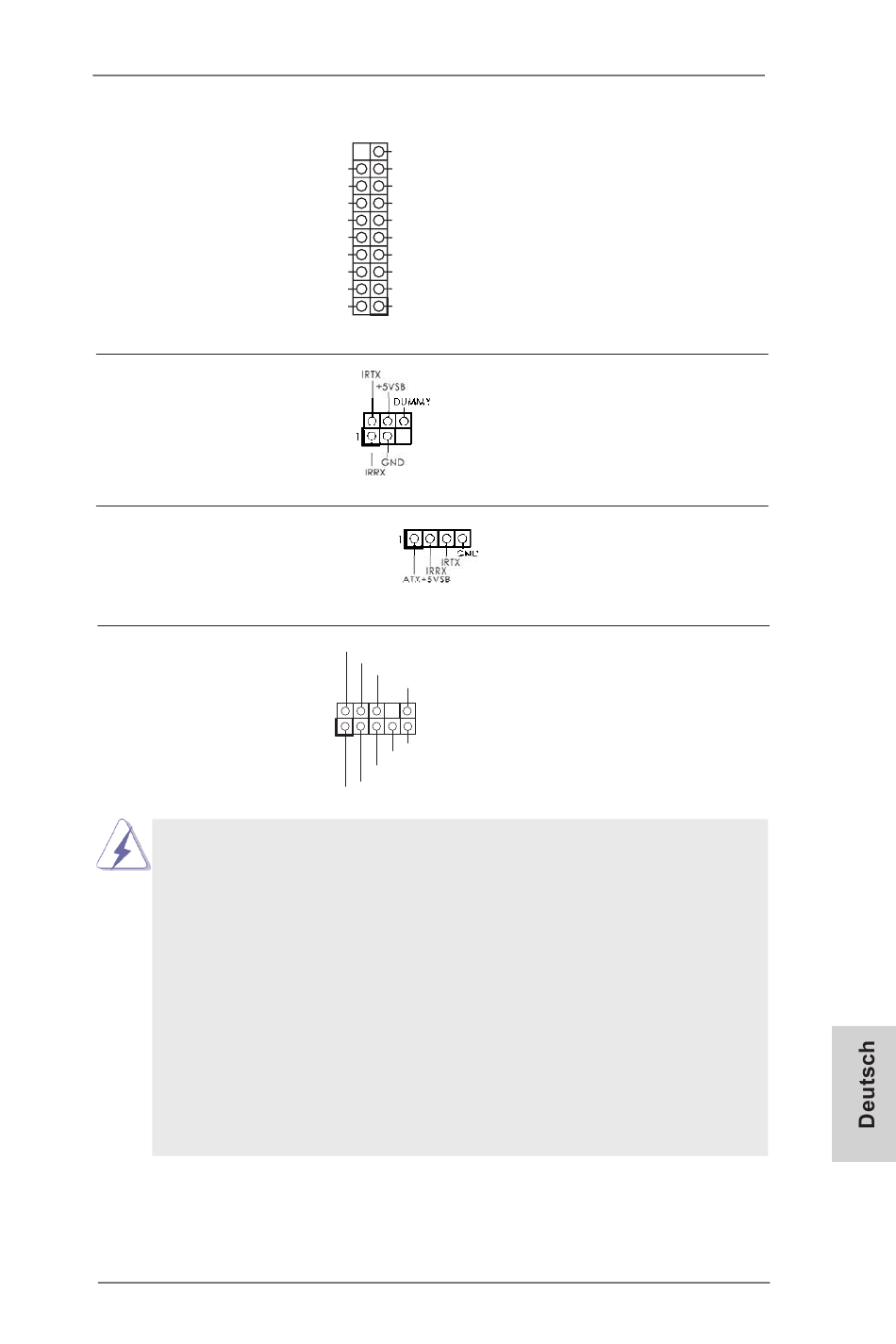

USB 3.0-Header
(19-pol. USB3_7_8)
(siehe S.2 - No. 10)
Infrarot-Modul-Header
(5-pin IR1)
(siehe S.2 - No. 23)
Consumer Infrared-Modul-Header
(4-pin CIR1)
(siehe S.2 - No. 29)
Anschluss für Audio auf
der Gehäusevorderseite
(9-Pin HD_AUDIO1)
(siehe S.2 - No. 32)
1. High Definition Audio unterstützt Jack Sensing (automatische Erkennung
falsch angeschlossener Geräte), wobei jedoch die Bildschirmverdrahtung
am Gehäuse HDA unterstützen muss, um richtig zu funktionieren.
Beachten Sie bei der Installation im System die Anweisungen in unserem
Handbuch und im Gehäusehandbuch.
2. Wenn Sie die AC'97-Audioleiste verwenden, installieren Sie diese wie
nachstehend beschrieben an der Front-Audioanschlussleiste:
A. Schließen Sie Mic_IN (MIC) an MIC2_L an.
B. Schließen Sie Audio_R (RIN) an OUT2_R und Audio_L (LIN) an OUT2_L an.
C. Schließen Sie Ground (GND) an Ground (GND) an.
D. MIC_RET und OUT_RET sind nur für den HD-Audioanschluss gedacht. Diese
Anschlüsse müssen nicht an die AC'97-Audioleiste angeschlossen werden.
E. So aktivieren Sie das Mikrofon an der Vorderseite.
Vbus
Vbus
Vbus
IntA_P8_SSRX-
IntA_P7_SSRX-
IntA_P8_SSRX+
IntA_P7_SSRX+
GND
GND
IntA_P8_SSTX-
IntA_P7_SSTX-
IntA_P8_SSTX+
IntA_P7_SSTX+
GND
IntA_P8_D-
GND
IntA_P7_D-
IntA_P8_D+
IntA_P7_D+
DUMMY
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
ASRock FM2A75 Pro4 Motherboard
Neben sechs Standard-USB
3.0-Ports am E/A-Panel
befindet sich ein USB 3.0-
Header an diesem
Motherboard. Dieser USB 3.0-
Header kann zwei USB 3.0-
Ports unterstützen.
Dieser Header unterstützt ein
optionales, drahtloses Sende-
und Empfangs-Infrarotmodul.
Dieser Header kann zum
Anschließen Remote-
Empfänger.
Dieses Interface zu einem
Audio-Panel auf der Vorder
seite Ihres Gehäuses,
ermöglicht Ihnen eine bequeme
Anschlussmöglichkeit und
Kontrolle über Audio-Geräte.
43
