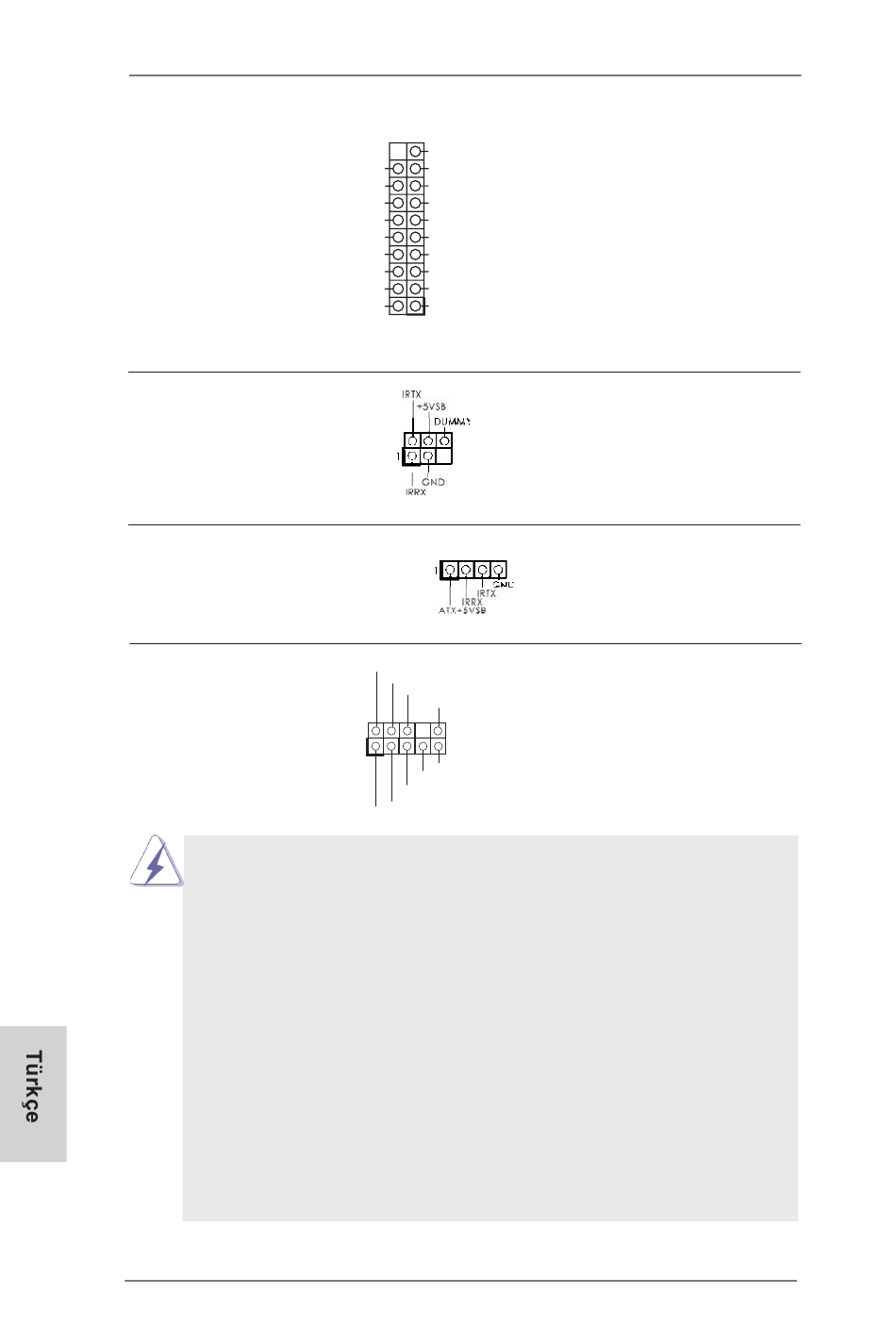

USB 3.0 Fişleri
(19-pinli USB3_7_8)
(bkz. s.2 No. 10)
Kızılötesi Modülü Fişi
(5-pinli IR1)
(bkz. s.2 No. 23)
Kullanıcı Kızılötesi Modül Bağlantısı
(4-pinli CIR1)
(bkz. s.2 No. 29)
Ön Panel Ses Fişi
(9-pinli HD_SES1)
(bkz. s.2 No. 32)
1. Yükse Tanımlı Ses Jak Duyarlılığını destekler, ancak kasadaki panel
kablosunun HDA'nın düzgün çalışmasını desteklemesi gerekir. Lütfen
sisteminizi yüklemek için kılavuzumuzdaki ve kasa kılavuzundaki
talimatları izleyin.
2. AC'97 ses paneli kullanıyorsanız, lütfen ön panel ses fişine aşağıdaki gibi
takın:
A. Mic_IN'i (MIC) MIC2_L'ye bağlayın.
B. Audio_R'yi (RIN) OUT2_R'ye ve Audio_L'yi (LIN) OUT2_L'ye bağlayın.
C. Ground'u (GND) Ground'a (GND) bağlayın.
D. MIC_RET ve OUT_RET yalnızca HD ses paneli içindir. Bunları AC'97 ses
paneli için bağlamanız gerekmez.
E. Ön mikrofonu etkinleştirmek için
Windows
Realtek Kontrol panelinde "Ön Mikrofon" Sekmesine gidin. "Kayıt Ses
Seviyesi"ni ayarlayın.
106
Vbus
Vbus
Vbus
IntA_P8_SSRX-
IntA_P8_SSRX+
IntA_P7_SSRX-
GND
IntA_P7_SSRX+
GND
IntA_P8_SSTX-
IntA_P7_SSTX-
IntA_P8_SSTX+
IntA_P7_SSTX+
GND
IntA_P8_D-
GND
IntA_P7_D-
IntA_P8_D+
IntA_P7_D+
DUMMY
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
®
TM
7 / 7 64-bit / Vista
/ Vista
ASRock FM2A75 Pro4 Motherboard
I/O panelinde bulunan altı adet
varsayılan USB 3.0 bağlantı
noktasının yanı sıra, bu ana
kart üzerinde bir adet USB 3.0
bağlantısı bulunur. Bu USB 3.0
bağlantısı iki adet USB 3.0
bağlantı noktasını
destekleyebilir.
Bu fiş, isteğe bağlı bir kablosuz
aktarma ve alma kızılötesi
modülünü destekler.
Bu fiş, uzaktan kumanda alıcısı
destekler.
Bu, panel ses kablosu için
uygun bağlantı sağlayan ve
ses cihazlarını kontrol
etmeyi sağlayan bir arayüzdür.
TM
64-bit İS için:
