Anmerkung: Die Decoderadressen für Magnetartikel sind in
Vierergruppen zusammengefaßt. Die Adressen 1 bis 4 bilden
die erste Gruppe, die Adressen 5 bis 8 die zweite usw. Jedem
Decoder SA-DEC-4 läßt sich eine beliebige Gruppe
zuordnen. Welche der vier Weichen einer Gruppe Sie zum
Einlernen betätigen spielt keine Rolle.
•
Hat der Decoder die Adresse verstanden, so quittiert er die
Zuordnung indem er das Relais etwas schneller schaltet.
Anschließend schaltet er es wieder langsamer im 1,5
Sekundentakt.
Sollte der Decoder die Adresse nicht Einlernen wollen, so
könnte dieses eventuell daran liegen, daß die beiden
Anschlüsse für die Digitalinformation (Klemme 2) verdreht
sind. Um dieses zu testen, schalten Sie die Anlage aus,
vertauschen die Anschlüsse an KL2 und starten das
Einlernen erneut.
•
Verlassen Sie den Lernbetrieb des Decoders, indem Sie die
Programmiertaste S1 erneut drücken. Die Decoderadresse
ist jetzt dauerhaft gespeichert, kann aber, so oft Sie wollen,
durch Wiederholen des Lernvorganges geändert werden.
•
Wenn Sie jetzt die erste Taste der eingelernten Tastengruppe
betätigen oder einen Schaltbefehl für diese Weiche vom PC
aussenden,
so
sollte
angeschlossenen
Verbraucher
ausschalten.
Bitte beachten Sie:
•
Alle vier Schaltausgänge können mit maximal 4A belastet
werden.
Decoderanwendungen:
Neben dem Schalten von Beleuchtung und Motoren, eignet sich
der Schaltdecoder SA-DEC-4 hervorragend zum digitalen
Schalten von Märklin-Spur 1 Antrieben (z.B. 5625).
Der große Vorteil ist dabei, dass die stromfressenden Antriebe
den
Digitalstromkreis
nicht
Digitalstrom gespart wird.

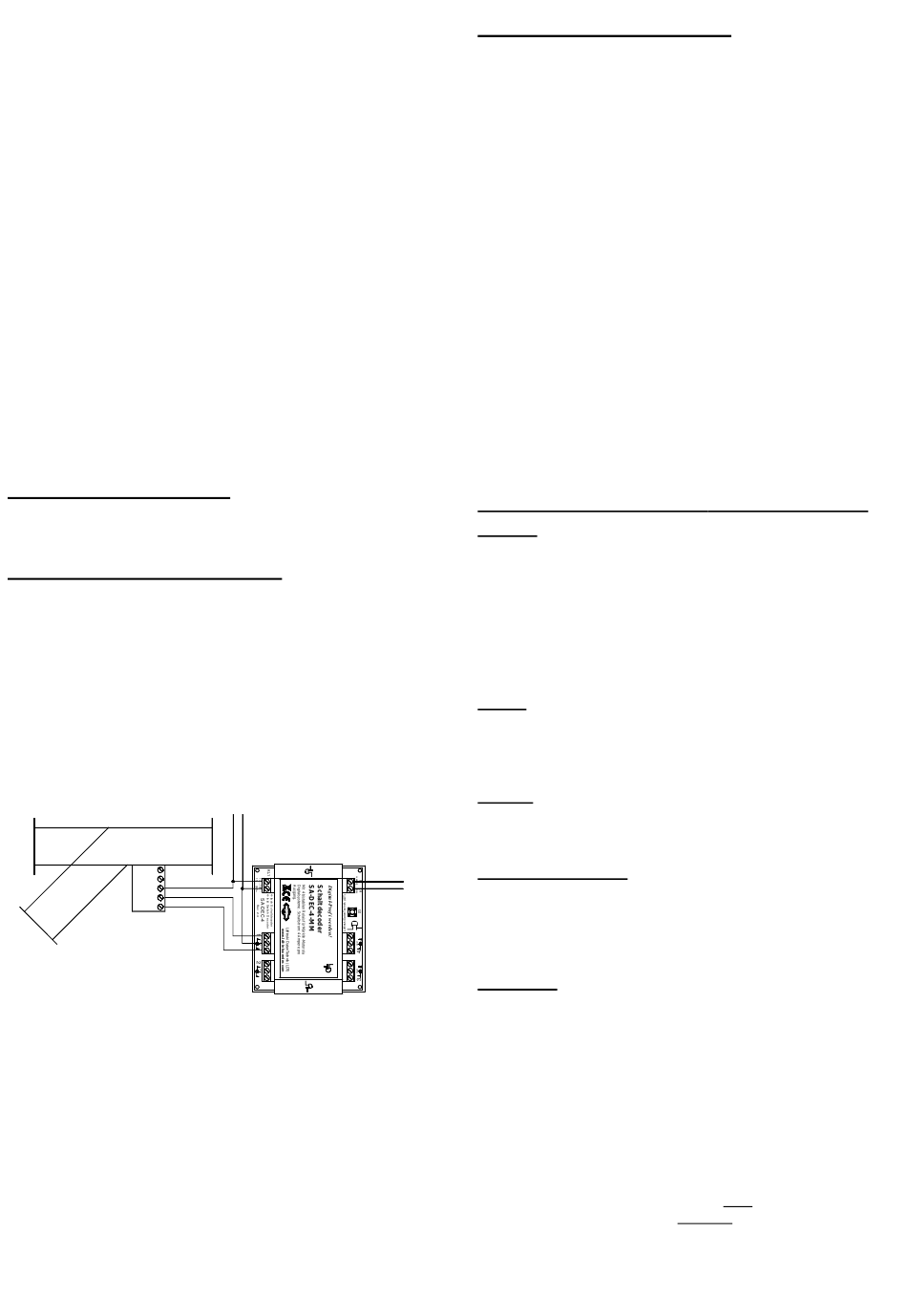

Die nachfolgende Skizze verdeutlicht die Verdrahtung.
Spur 1 Weiche
L
2
1
Antrieb 5625
Versorgen Sie den Schaltdecoder SA-DEC-4 über die Klemme
KL1 mit Wechselstrom vom Modellbahntrafo. Schliessen Sie
ausserdem einen der beiden Wechselstromleitungen vom Trafo
an den Eingang 'L' des Weichenantriebes. Die zweite Leitung
vom Trafo wird mit dem Anschluss 'COM' des betreffenden
Decoderausganges verbunden.
Zuletzt werden die beiden noch freien Klemmen vom gewählten
Decoderausgang mit den Eingängen 1 und 2 des Antriebes
verbunden.
Weitere Anwendungsbeispiele finden Sie auf unserer Web-
Site
(www.ldt-infocenter.com)
downloads.
das
bistabile
Relais
entweder
ein-
belasten
und
somit
Modellbahntrafo
12 bis 18V~
braun
im
Internet
im
Problembehebungen:
Was tun, wenn etwas nicht, wie beschrieben, funktioniert?
Hier einige Fehlerbeschreibungen und deren mögliche Ursachen
bzw. Behebung:
1. Beim Einlernen der Decoderadresse schaltet das Relais am
Ausgang 1 zwar im 1,5 Sekundentakt, quittiert jedoch bei
keinem Tastendruck mit schnellerem Schalten.
•
Anschlüsse an KL2 vertauschen.
•
Gestörte Digitalinformationen an KL2 bzw. größere
Spannungsverluste auf den Gleisen! Decoder nicht über
die Gleise, sondern über Kabel direkt von der Steuereinheit
oder Booster versorgen.
•
Die Klemmen wurden eventuell zu fest angezogen, sodass
sie sich aus der Lötung gelöst haben. Prüfen Sie die
Lötverbindungen der Klemmen auf der Unterseite der
Leiterplatte und löten diese ggf. nach.
2. Das Einlernen der Decoderadresse funktioniert wie
beschrieben, trotzdem lassen sich die angeschlossenen
Verbraucher nicht schalten.
•
Gestörte Digitalinformationen an KL2 bzw. größere
Spannungsverluste auf den Gleisen führen zu einer
den
unsicheren Datenübertragung! Decoder nicht über die
oder
Gleise, sondern über Kabel direkt von der Steuereinheit oder
Booster versorgen.
Weitere Produkte aus der Digital-Profi-Serie:
S-DEC-4
4fach Magnetartikel-Decoder mit 4 Ausgängen und jeweils 1A
Schaltstrom. Mit frei programmierbarer Decoderadresse.
M-DEC
4fach
Decoder
teurer
Motorstrom bis 1A. Mit frei programmierbarer Decoderadresse.
Antriebe werden ohne Zusatzschaltungen direkt mit den
Decoderausgängen verbunden.
LS-DEC
Lichtsignal-Decoder für bis zu vier LED-bestückte Signale.
Signalbilder werden vorbildgerecht auf- und abgedimmt und
direkt über Decoderadressen gestellt.
RM-88-N / RM-88-N-O
16-fach
rot
Optokopplern) für den s88-Rückmeldebus zum Anschluß an
Memory und Interface (Märklin / Arnold), Central Station 1 und
2, ECoS, Intellibox bzw. TWIN-CENTER, EasyControl,
DiCoStation und HSI-88.
RM-GB-8-N
8-fach Rückmeldemodul mit integrierten Gleisbesetztmeldern
für den s88-Rückmeldebus.
Alle
Komponenten
Komplettbausätze oder als Fertigmodule bzw. Fertiggeräte
im Gehäuse lieferbar.
Bereich
Technische Änderungen und Irrtum vorbehalten. © 05/2019 by LDT
