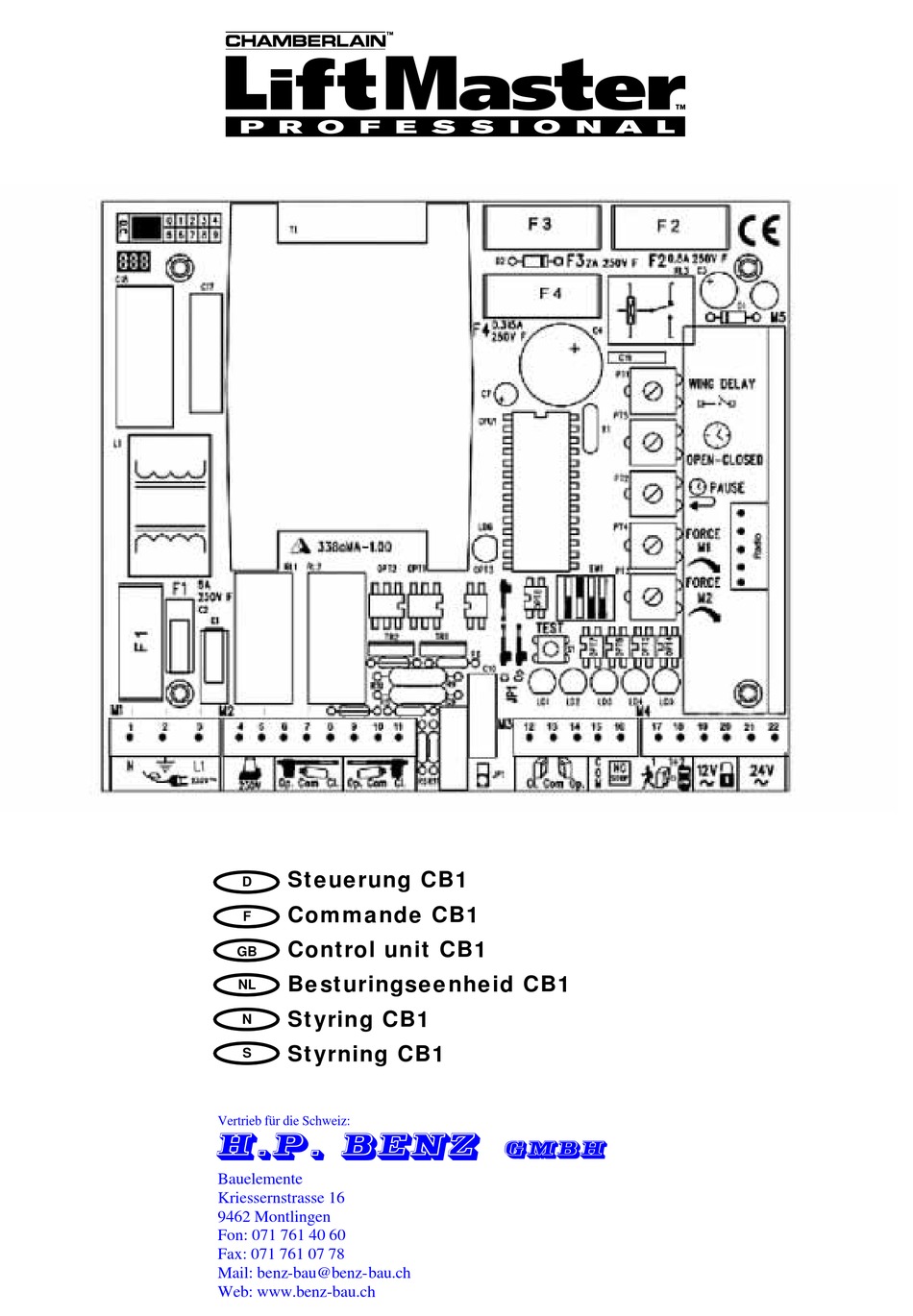

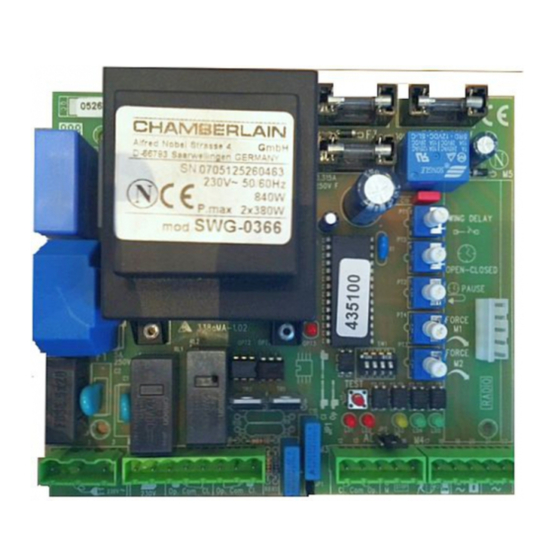

Chamberlain LiftMaster Professional CB1 Installationsanleitung

Diese Anleitung herunterladen

Steuerung CB1

Commande CB1

Control unit CB1

Besturingseenheid CB1

Styring CB1

Styrning CB1

Vertrieb für die Schweiz:

H.P. Benz

Bauelemente

Kriessernstrasse 16

9462 Montlingen

Fon: 071 761 40 60

Fax: 071 761 07 78

Mail: benz-bau@benz-bau.ch

Web: www.benz-bau.ch

GmbH

Seite 1 Steuerung CB1 Commande CB1 Control unit CB1 Besturingseenheid CB1 Styring CB1 Styrning CB1 Vertrieb für die Schweiz: H.P. Benz GmbH Bauelemente Kriessernstrasse 16 9462 Montlingen Fon: 071 761 40 60 Fax: 071 761 07 78 Mail: benz-bau@benz-bau.ch Web: www.benz-bau.ch...
Seite 2 ANSCHLUSSÜBERSICHT STEUERUNG Beschreibung der Klemmenbelegung Der Anschluß der Steuerung soll erst als letztes erfolgen, d.h. Motoren befestigen, benötigte Kabel verlegen und Anschluss der Zuleitung: Lichtschranken oder Kontaktleisten befestigen. Bei ortsfester Klemme 1 N (blau) Montage ist ein Mittel zur Trennung vom Netz erforderlich, das Klemme 2 PE (grün-gelb) einen Kontaktabstand von min.
Seite 3 SICHERHEIT ANTENNE (OPTIONAL) BLINKLEUCHTE (OPTIONAL) Zur bei Verwendung eines Funk-Adapters, z.B. 801719 Die Verwendung der Blinkleuchte ist vorgeschrieben. Sie dient Eine Außenantenne ist nicht zwingend vorgeschrieben. Eine der Sicherheit und warnt Personen im Umfeld des Tores, daß kurze Antenne befindet sich auf dem Funkadapter der sich das Tor bewegt.
Seite 4 LÖSCHEN PROGRAMMIERTER FERNBEDIENUNGSCODE Drücken Sie die jeweilige Lerntaste (1 oder 2) ca. 10 Sekunden auf der Empfängerplatine bis die Lern-LED erlischt. Die zu dieser Lerntaste gehörenden “erlernten” Codierungen sind dann gelöscht. 709201-D © Chamberlain GmbH, 2002 Gedruckt in der EU...
