Käyttöohjeet
4. Liitä komposiitti- tai S-Video-kaapelin (Y/C) toinen pää
videoprosessoriin ja toinen pää monitoriin tai digitaaliseen
tallennuslaitteeseen.
5. Irrota pölysuojukset lampusta, kamerasta ja kuituoptisesta
kaapelista. Älä kosketa lasipintoja.
6. Työnnä kuituoptinen kaapeli ProXenon 350 -kirurgisen
valaisimen Storz-liitäntään.

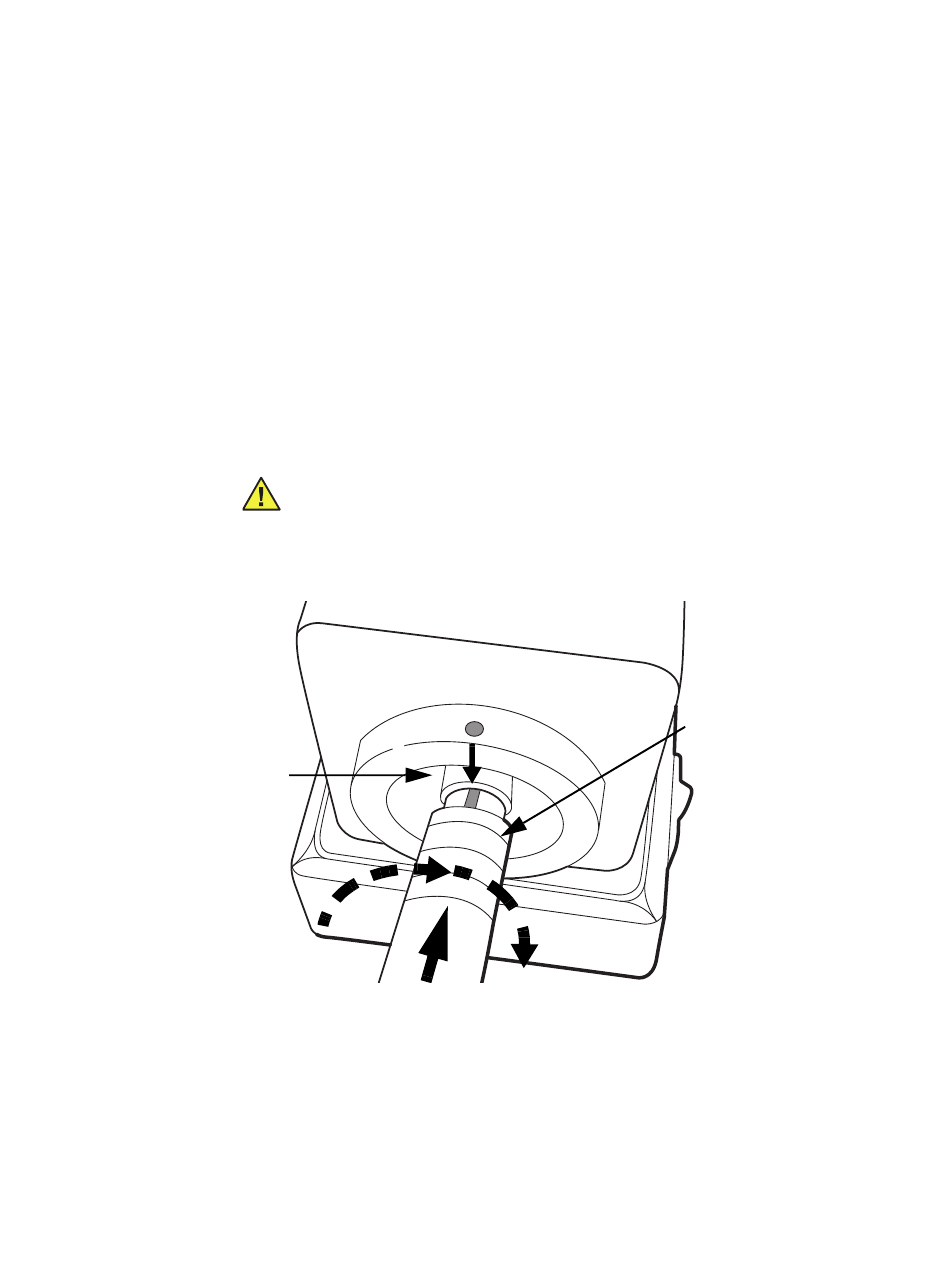

7 . Kohdista kameran kaapeliliittimen lovi videoprosessorin
merkkiin, ennen kuin yrität työntää kaapelin paikalleen.
Varotoimi Jos kameran kaapeliliittimen lovea ei
kohdisteta videoprosessorin merkkiin, kamerapään
liittimen nastat voivat vaurioitua.
8. Työnnä kameran kaapeli videoprosessorin liittimeen.
Kamerapään
liitin
9. Kierrä kameran kaapelin liitintä myötäpäivään, kunnes se on
kunnolla kiinni.
Luku 2 Kokoonpano ja käyttö
Kameran
kaapelin liitin
13
