1

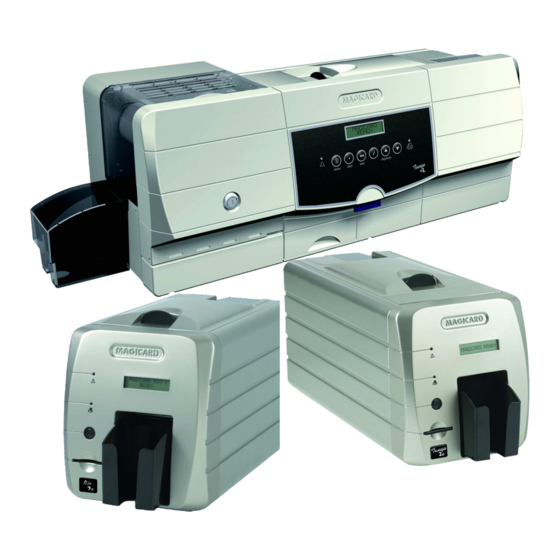

RIO 2e, TANGO 2e & TANGO +L Drucker Benutzerhandbuch
Diese Beschreibung soll Ihnen einen Einblick in die professionellen Magicard™ sicheren ID-Kartendrucker geben.
Folgende Beschreibungen finden Sie in dieser Anleitung:
Magicard Rio 2e Serie
Sichere ID Kartendrucker
Magicard Tango 2e Serie
Sichere doppelseitige Kartendrucker
Magicard Tango +L Serie
Sichere doppelseitige Kartendrucker mit integrierter Laminierstation.
Standard
Standard
Freie 3-Jahres Garantie
Nur in Nordamerika und EU
Standard
Tango 2e
www.ultramagicard.com
Standard
Option
-Page 1 of 45
Option
Option
Version 5.00
09.11.2007

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Magicard RIO 2e

Inhaltszusammenfassung für Magicard RIO 2e

  • Seite 1 RIO 2e, TANGO 2e & TANGO +L Drucker Benutzerhandbuch Freie 3-Jahres Garantie Nur in Nordamerika und EU Diese Beschreibung soll Ihnen einen Einblick in die professionellen Magicard™ sicheren ID-Kartendrucker geben. Folgende Beschreibungen finden Sie in dieser Anleitung: Magicard Rio 2e Serie...

  • Seite 2: Inhaltsverzeichnis

    RIO 2e, TANGO 2e & TANGO +L Drucker Benutzerhandbuch Inhalt Vor der Benutzung ....................................3 Sicherheitsbelehrung ................................. 3 Über diese Anleitung ................................. 3 1. Druckerinstallation ..................................4 2. Druckertreiber installieren - UltraDriver ............................6 USB Installation ..................................6 Parallel (LPT) - Installation ............................... 8 Ethernet Installation ..................................

  • Seite 3: Vor Der Benutzung

    Ultra Electronics Limited. All rights are reserved. Magicard® is registered as a trademark with the United States Patent and Trademark Office, Reg. No. 2,197,276. The HoloKote™ feature of Magicard® printers is protected by US PATENT No: 5,990,918 and by European PATENT SPECIFICATION EP 0 817 726 B1.

  • Seite 4: Druckerinstallation

    RIO 2e, TANGO 2e & TANGO +L Drucker Benutzerhandbuch 1. Druckerinstallation Auspacken Rio 2e/Tango 2e Hopper und Feeder Stromkabel USB Kabel Treiber CD Verbrauchsmaterial Drucker aufstellen 4.Kartenauffangbehälter einsetzen Reinigungskarten & Roller Karten und Farbband • ausreichend Platz für: - Öffnen des Deckels - Kabelzugang auf der Rückseite.
  • Seite 5 RIO 2e, TANGO 2e & TANGO +L Drucker Benutzerhandbuch Drucken Sie eine Testkarte Treiber CD einlegen 1. Stellen Sie den Drucker an (vorne) , dann hören Sie ein paar Gehen Sie zu Seite 6. Dort wird die Komplettinstallation beschrieben.

  • Seite 6: Druckertreiber Installieren - Ultradriver

    RIO 2e, TANGO 2e & TANGO +L Drucker Benutzerhandbuch 2. Druckertreiber installieren - UltraDriver USB Installation WICHTIG – Beachten Sie, dass der Drucker ausgeschaltet ist. Legen Sie die Treiber CD in den PC ein, der mit dem Drucker verbunden wird.
  • Seite 7 Windows erkennt dann den Drucker und beendet die Installation. Unter der “Systemsteuerung” – “Drucker und Faxgeräte” können Sie auf Ihren Magicard Drucker mit der rechten Maustaste klicken und über die Registerkarte “Allgemein” eine Windows-Testseite ausdrucken. (Um zu den Druckeinstellungen zu kommen, schauen Sie sich Sektion 11 – Druckereinstellungen – an.

  • Seite 8: Parallel (Lpt) - Installation

    Sie auf “Ausführen”. Schreiben Sie: “D:\autorun” (wenn D ihr CD-Rom – Laufwerk ist), dann drücken Sie Enter. Die Hauptseite des Treibers öffnet sich. Wählen Sie Ihr Drucker Modell – Rio 2e oder Tango 2e oder Tango +L . Klicken Sie auf “Software installieren”...

  • Seite 9: Ethernet Installation

    - 255. 255. 0. 0 Standardgateway - 192. 168. 101. 1 Über das Magicard Support Utility können diese Einstellungen am Drucker verändert werden. Beachten Sie, dass der Drucker am Netzwerk angeschlossen ist und stellen Sie Ihn dann an. Beobachten Sie genau das Display des Druckers – Wenn der Drucker sich initialisiert wird eine IP Adresse im Display angezeigt (z.
  • Seite 10 Sie auf “Ausführen”. Schreiben Sie: “D:\autorun” (wenn D ihr CD-Rom – Laufwerk ist), dann drücken Sie Enter. Die Hauptseite des Treibers öffnet sich. Wählen Sie Ihr Drucker modell – Rio 2e oder Tango 2e oder Tango +L. Klicken Sie auf “Software installieren”...

  • Seite 11: Das Richtige Farbband Auswählen

    RIO 2e, TANGO 2e & TANGO +L Drucker Benutzerhandbuch 3. Das richtige Farbband auswählen • ist ein geeignetes Farbband YMCKO für Vollfarbdrucke für die Modelle Avalon, Rio2e und Tango2e. Farbbänder sind für die Modelle Avalon Duo und Tango2e, Mit diesem Farbband kann die Vorderseite Vollfarbig und die Rückseite einfarbig Schwarz gedruckt werden.

  • Seite 12: Einlegen Des Farbbandes

    RIO 2e, TANGO 2e & TANGO +L Drucker Benutzerhandbuch 4. Einlegen des Farbbandes Öffnen Sie den Deckel Ihres Magicard Kartendruckers. Entfernen Sie zunächst das verbrauchte Farbband, indem Sie es anheben und rausnehmen. Bitte passen Sie auf, dass die Halterungen im Drucker nicht beschädigt werden.

  • Seite 13: Laminierfolie Einlegen

    RIO 2e, TANGO 2e & TANGO +L Drucker Benutzerhandbuch 6. Laminierfolie einlegen Laminierfolien - Typen Der Tango +L Kartendrucker nutzt 2 Arten: Patch Laminate – Diese Art von Laminierfolie wird mit einem kleinen Rand (normal 1-2mm) auf die Karte auflaminiert.

  • Seite 14: Die Richtigen Karten Auswählen

    Die kontaktlosen Chipkarten sollten eine sehr glatte ebene Oberfläche haben. Bei billigen Karten sind oft Chip und Antenne zu sehen, und an den Stellen kann es zu Aussetzern kommen. Mit Ihrem Magicard Kartendrucker können Sie gleich auch kontaktlose Chipkarten kodieren (optional).

  • Seite 15: Laminierte Karten9. Karten Einlegen

    RIO 2e, TANGO 2e & TANGO +L Drucker Benutzerhandbuch 8. Laminierte Karten Geeignete Kartentypen In der unten stehenden Tabelle können Sie die geeigneten Kartentypen entnehmen. Geeignet für Kartentyp Beschreibung Laminierung? PVC selbstklebend Selbstklebende Karten sind nicht zum laminieren geeignet. Sie Nein können mit dem Tango+L bedruckt werden, jedoch nicht laminiert...

  • Seite 16: Karten Einlegen

    RIO 2e, TANGO 2e & TANGO +L Drucker Benutzerhandbuch 9. Karten einlegen Ziehen Sie den Kartenschacht vertikal nach oben, bis Sie einen Widerstand merken, dann kippen Sie den Schacht um ca. 30º nach hinten und heben den Schacht raus.

  • Seite 17: Reinigung Des Kartendruckers

    • Ohne Reinigung kann es zu Problemen bei der Magnetstreifenkodierung kommen. Das Magicard Reinigungssystem Es gibt 3 Hauptbestandteile im Magicard Reinigungssystem: Die Reinigungskarte, Reinigungsrolle und der Reinigungsstift Die Reinigungskarte ist für Schmutz in der Druckerführung. Diese sollten mindestens alle 350 Drucke verwendet werden (nach Wechsel eines Vollfarbbandes).

  • Seite 18: Reinigungsutensilien

    RIO 2e, TANGO 2e & TANGO +L Drucker Benutzerhandbuch Reinigungsutensilien 3 Reinigungskarten und 1 Reinigungsrolle sind im Drucker. Sie können zusätzlich weiteres Reinigungsmaterial bestellen (Reinigungskarten, Reinigungsrollen, Reinigungsstift) Reinigungssets für Europa, Middle East, Africa & Asia • Bestell-Nr.: # M9005-761 – 10 Reinigungskarten, 5 Rollen und ein Reinigungsstift.

  • Seite 19: Alle 1000 Drucke

    RIO 2e, TANGO 2e & TANGO +L Drucker Benutzerhandbuch Alle 1000 Drucke- Step 2. Wechsel der Reinigungsrolle In dem Drucker befindet sich eine Reinigungskassette, mit der Reinigungsrolle (Bild Diese Rolle sollte mindestens alle 1000 Drucke ausgewechselt werden. Es wird die Plastikkleberolle ausgetauscht, nicht die ganze Reinigungskassette Reinigungskassette herausnehmen: •...

  • Seite 20: Druckertreiber Einstellungen

    RIO 2e, TANGO 2e & TANGO +L Drucker Benutzerhandbuch 11. Druckertreiber Einstellungen Zugang zu den Treibereinstellungen :- • Am PC auf “Start” >> • Rechte Maustaste auf Magicard “Drucker und Faxgeräte” Rio2e/Tango2e und auf (teilweise über die Druckeinstellungen “Systemsteuerung)
  • Seite 21 RIO 2e, TANGO 2e & TANGO +L Drucker Benutzerhandbuch Doppelseitig drucken: Geben Sie an, ob Sie einseitig oder beidseitig drucken möchten (Tango). nur Kartenvorderseite: Der Drucker druckt nur auf der oberen Kartenseite (Vorderseite) – Standard für Rio2e Beidseitig: Diese Option ist für Tango 2e &Tango +L Druckermodelle.

  • Seite 22: Kartenvorderseite Und Kartenrückseite

    RIO 2e, TANGO 2e & TANGO +L Drucker Benutzerhandbuch Druckoptionen (Fortsetzung) Kartenauswurf Ein: nur Tango 2e & Tango +L Wenn eine Kodierung nicht einwandfrei durchgeführt werden konnte, fällt die Karte in das Reject -Fach. Auswurfseite: nur Tango 2e & Tango +L Zeigt an, welche Kartenseite beim Auswurf oben ist.
  • Seite 23 RIO 2e, TANGO 2e & TANGO +L Drucker Benutzerhandbuch Farbformat Die Vorschau mit den zwei Papageien gibt Ihre Änderungen bei Wechsel des Farbfomates wieder. Sind die Papageien farbig werden Ihre Bilder ebenfalls vollfarbig gedruckt. Werden sie schwarz/weiss angezeigt drucken sie nur monochrom.
  • Seite 24 RIO 2e, TANGO 2e & TANGO +L Drucker Benutzerhandbuch HoloKote™: Ist diese Option aktiviert wird ein Wasserzeichen als Kopierschutz auf die gesamte Oberfläche der Karte gedruckt. Das Wasserzeichen besteht aus 24 Symbolen, die in einem Gitter von 4 x 6 angeordnet werden (ergibt eine Gesamtfläche von 158 x 149 Pixeln).
  • Seite 25 RIO 2e, TANGO 2e & TANGO +L Drucker Benutzerhandbuch Schwarzoptionen: Rasterung (nur Monochrom): Verwenden Sie ein Schwarzband in Ihrem Drucker müssen Sie zuvor die Monochrome (K Only) Option in Ihren Druckereinstellungen (Kartenvorder- und Kartenrückseite) aktivieren. Wenn Sie ein Farbbild drucken, das zuvor noch in Schwarz/Weiss umgewandelt werden muss, wird eine von zwei Optionen zur Rasterung des Farbbildes verwendet.
  • Seite 26 RIO 2e, TANGO 2e & TANGO +L Drucker Benutzerhandbuch Beschichtungsoptionen: Standardmäßig wird die Karte mit einer transparenten Schutzfolie beschichtet. Mit den Beschichtungsoptionen lässt sich Größe und Position Ihrer der Schutzfolie anpassen oder unterbrechen um freie Stellen zu erzeugen. Auswahl des Folienbereiches: Aktivieren Sie die Beschichtungsoptionen, um die Position der Schutzfolie zu konfigurieren.
  • Seite 27 RIO 2e, TANGO 2e & TANGO +L Drucker Benutzerhandbuch Sicherheitsoptionen: HoloKote™ ist ein Hochsicherheitssystem, um die Karte vor einer Vervielfältigung zu schützen. Diese spezielle Funktion ermöglicht Ihnen automatisch ein Hochsicherheits-Wasserzeichen auf die Oberfläche Ihrer Karte zu drucken, ohne das hierbei weitere Kosten für Sie entstehen.

  • Seite 28: Registerkarte Laminierung: (Nur Tango +L)

    RIO 2e, TANGO 2e & TANGO +L Drucker Benutzerhandbuch Registerkarte Laminierung: (nur Tango +L) Der Laminiervorgang Reiter Erlaubt Ihnen Anpassungen an der Laminierung vorzunehmen. Sie sind ebenfalls in der Lage, bestimmte Profile zu unterschiedlichem Kartenmaterial etc. anzulegen. Nur laminieren Diese Option wird genutzt, um den Druck zu überspringen und nur zu laminieren.

  • Seite 29: Die Erweiterten Einstellungen

    RIO 2e, TANGO 2e & TANGO +L Drucker Benutzerhandbuch Die erweiterten Einstellungen: Die erweiterten Einstellungen erlauben Ihnen spezielle Farbkorrekturen und Positionierung des Bildes auf der Karte zu konfigurieren. Farbsteuerung: Die Option zur Farbkorrektur unterstützt sie bei der Anpassung der unterschiedlichen Charakteristiken von Druckköpfen und Farbbändern.
  • Seite 30 RIO 2e, TANGO 2e & TANGO +L Drucker Benutzerhandbuch Druckkopfleistung: Diese Einstellungen geben Ihnen Kontrolle über die Druckkopfleistung, welche für die Karten und das Farbband, während des Druckvorganges angewendet wird. Gelb (Yellow), Magenta, Cyan (YMC): Durch eine Erhöhung oder Reduzierung der YMC Leistung erfolgt eine Erhöhung bzw.

  • Seite 31: Magnetstreifenkodierung

    RIO 2e, TANGO 2e & TANGO +L Drucker Benutzerhandbuch Magnetstreifenkodierung: Optionen zur Einstellung der Magnetstreifenkodierung werden nur von Druckern die eine Kodier-Einheit besitzen unterstützt Karteneinstellungen: Nur Codieren: Diese Option sollte aktiviert werden, falls die Karten nur kodiert und nicht bedruckt werden sollen.

  • Seite 32: Speichern & Wiederherstellen

    RIO 2e, TANGO 2e & TANGO +L Drucker Benutzerhandbuch Speichern & Wiederherstellen: Der Speichern & Wiederherstellen Reiter wird verwendet, um die Einstellungen Ihres Treibers in einer Datei zu speichern. Wir schlagen vor, die Einstellungen Ihres Treibers zu speichern, bevor Sie Änderungen vornehmen. Mit Hilfe der Datei lassen sich: •...

  • Seite 33: Deinstallation Des Ultratreibers

    RIO 2e, TANGO 2e & TANGO +L Drucker Benutzerhandbuch 12. Deinstallation des UltraTreibers • Öffnen Sie “Software” Um den UltraTreiber zu löschen:- • Gehen Sie zu “Start” >> “Systemsteuerung” klassische oder Ansicht Kategorie- ansicht • Wählen Sie den “Magicard Rio/Tango 2e”...

  • Seite 34: Magicard Support Utility

    Die Anwendung unterstützt Sie bei einer fortgeschrittenen Analyse und Einstellung Ihres Druckers, falls Sie den technischen Service Ihres Magicard kontaktieren müssen. Es kann ebenfalls zur Aktualisierung der Firmware Ihres Magicard Druckers genutzt werden. Installieren Sie das Magicard Support Utility von der Treiber-CD Doppelklicken Sie die ‘MSU’...
  • Seite 35 RIO 2e, TANGO 2e & TANGO +L Drucker Benutzerhandbuch Query Printer: Hiermit lassen sich erweiterte Informationen über den Drucker sammeln. Falls Sie Probleme mit Ihrem Drucker haben, werden Sie evtl. gebeten diese zur Diagnose an den Technischen Support weiterzuleiten.

  • Seite 36: Troubleshooting

    RIO 2e, TANGO 2e & TANGO +L Drucker Benutzerhandbuch 14. Troubleshooting Table 1 – Fehlerhafte oder minderwertige Ausdrucke Probleme mögliche Gründe Lösungen Falsche Wiedergabe der Farbe. Karte verrutscht aufgrund 1. Reinigen Sie alle Rollen. (siehe Abschnitt (Geister auf Fotografien etc.) verschmutzter Rollen.
  • Seite 37 RIO 2e, TANGO 2e & TANGO +L Drucker Benutzerhandbuch Drucker kann das Farbband nicht Farbband wurde falsch eingelegt. 1. Legen Sie das Farbband richtig ein. (siehe richtig Positionieren. (Farben Abschnitt 4 in diesem Dokument). werden falsch Positioniert). Farbband reißt während des Farbband bleibt an der Karte haften.
  • Seite 38 RIO 2e, TANGO 2e & TANGO +L Drucker Benutzerhandbuch Es wird mehr als nur eine Karte Kartenstärke wurde zu hoch eingestellt. Stellen Sie die Kartenstärke am Drucker eingezogen. (Oft begleitet von einem reißen des korrekt ein. Farbbandes). Tabelle 4 – Probleme mit der Magnetkodierung Probleme mögliche Gründe...
  • Seite 39 RIO 2e, TANGO 2e & TANGO +L Drucker Benutzerhandbuch Table 6 Probleme mit dem Treiber Probleme mögliche Gründe Lösungen Sehr langsame Computer sendet im Hintergrund Nutzen Sie einen dedizierten Computer. Verbindungsgeschwindigkeit Anfragen an den Drucker. Verwenden Sie einen aktuellen Treiber.

  • Seite 40: Garantie (Englische Version)

    1pm so that there is no delay in shipment of a loan printer if required. d). On receipt of the loan unit, please ship the defective product to your Magicard Service Center promptly to avoid rental charges for the loan unit. Retain all necessary items for your with the loan unit.

  • Seite 41: Limited Warranty Information

    Limited Warranty Information 1). Coverage: Ultra Electronics Ltd Warrants that the MAGICARD printer shipped with this Warranty statement will conform to the manufacturers specifications and be free from defects in materials or workmanship for a period of 12 months from the date of original purchase by the user, but there are additional conditions on the printhead Warranty (see paragraph 2).

  • Seite 42: Technischer Support, Service, Und Garantie (Englische Version)

    RIO 2e, TANGO 2e & TANGO +L Drucker Benutzerhandbuch 16. Technischer Support, Service, und Garantie (Englische Version) If you experience a problem or have warranty enquiries, call or fax our service center or visit our web site at (www.magicard.com)

  • Seite 43: Contact Us (Sales)

    RIO 2e, TANGO 2e & TANGO +L Drucker Benutzerhandbuch 17. Contact Us (Sales): Sales and Service Center for North and South America Ultra Electronics Card Systems 6711 - 176th Avenue NE, Redmond, WA 98052, USA. Tel: (425) 556-9708 Fax: (425) 556-3962 Email: USsales@UltraMagicard.com...
  • Seite 44 RIO 2e, TANGO 2e & TANGO +L Drucker Benutzerhandbuch Sales and Service for Russia AAM Systems 14 Krasnokazarmennaja Str., Moscow, 111250, Russia. Tel: (007) 902 677 4394 Fax: (007) 095 362 7262 Email: aam@aamsystems.ru Web: www.aamsystems.ru Sales and Service for Singapore & Malaysia...

  • Seite 45: Emc (Englische Version)

    RIO 2e, TANGO 2e & TANGO +L Drucker Benutzerhandbuch 18. EMC (Englische Version) Federal Communications Commission (FCC) Statement This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules.
