Rückseite

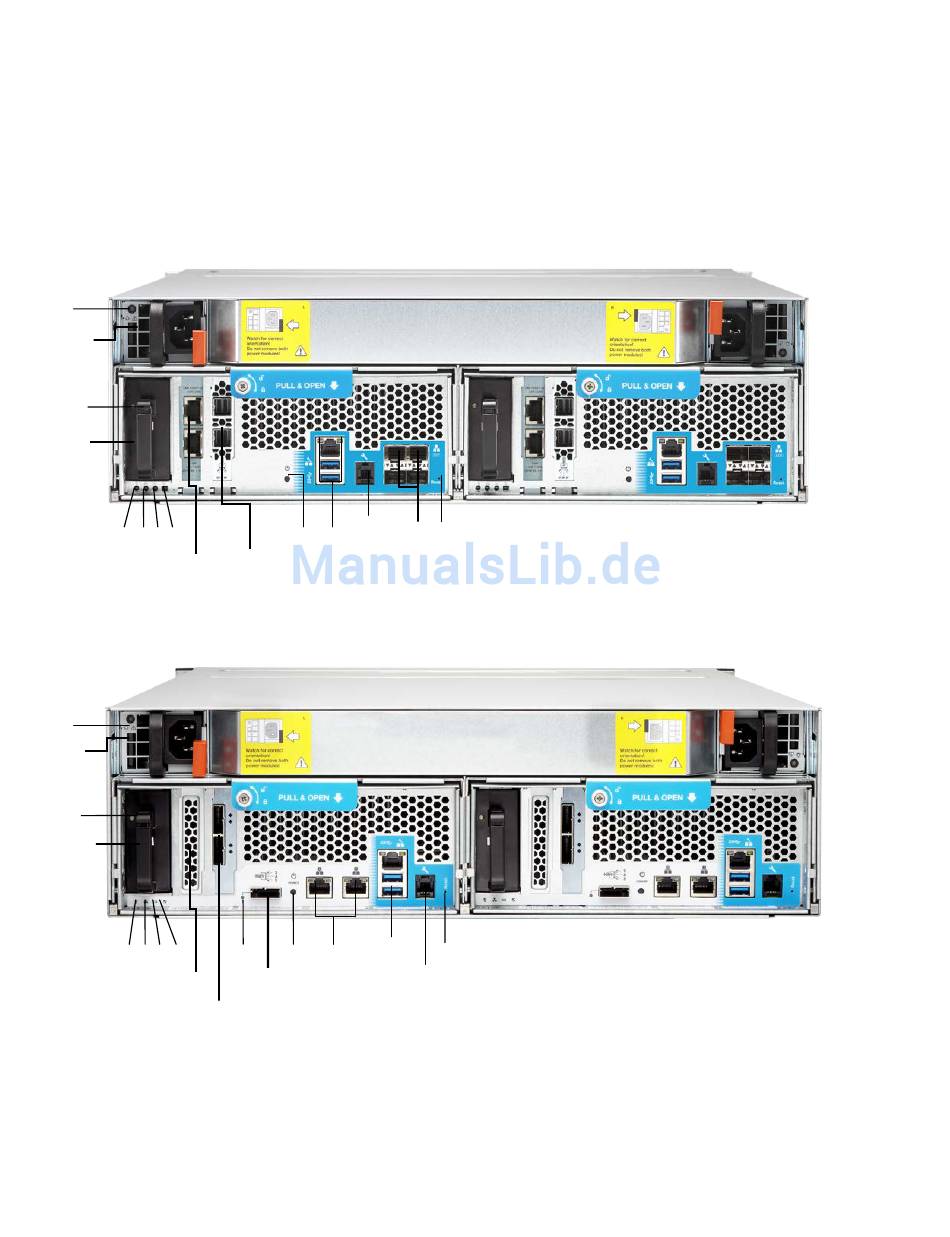

Die Rückseite besteht aus zwei Speichercontrollern, die beide E/A-Erweiterungssteckplätze, Ethernet-
Anschlüsse, USB-Anschlüsse, Onboard-Mini-SAS-Anschlüsse, einen SAS-HBA, den Netzschalter für den
Speichercontroller, einen Reset-Knopf, den Systemverwaltungsanschluss und die BBU enthalten.
ES1640dc v2:
①
Stromversorgung
②
Battery Backup
Unit
③④⑤⑥
ES1640dc:
①
Stromversorgung
②
Battery Backup
Unit
③④⑤⑥
PCIe-Steckplatz
mini-SAS Ports
(HBA)
Hinweis: Ausführliche Beschreibungen zu diesen Funktionen finden Sie in den nächsten Abschnitten.
Serviceport
⑧ ⑩
⑫
⑬
1GbE Port
USB 3.0-Anschlüsse
⑦
⑧
⑨
10GbE
Onboard
1GbE Port
Ports
mini-SAS
USB 3.0-Anschlüsse
⑨ ⑪ Rücksetzen
⑩
⑪ Rücksetzen
Serviceport
17
