Abisolier- und Crimpautomat / Stripping and crimping machine
6.3

Abisoliermesser

Vorsicht! Messer sind scharf.
• Maschine ausschalten.
• Den Schutzdeckel öffnen.
• Den Rasthaken lösen und das Magazin
entnehmen.
• Schutzdeckel schließen.
• Gehäuse abschrauben.
• Die
Maschine mit
Resettaste wieder einschalten. (Schrittmodus)
• Im Schrittmodus kann durch Drücken der Reset-
taste der Motor schrittweise weitergefahren
werden.
• Resettaste betätigen bis sich die Messer in
vorderster Stellung befinden.
• Maschine ausschalten.
• Befestigungsschrauben lösen.
• Messer auswechseln.
• Befestigungsschrauben wieder anziehen.
• Gehäuse anschrauben.
• Maschine wieder einschalten.
• Resettaste drücken bis Maschine startet.
• Solange wiederholen bis eine Kontrolllampe
leuchtet.
• Magazin einsetzen und Schutzdeckel schließen.
Befestigungschraube
Fixing screw
crimpfix25.doc / Mai-05
gleichzeitig gedrückter
Abisoliermesser

Stripping blades

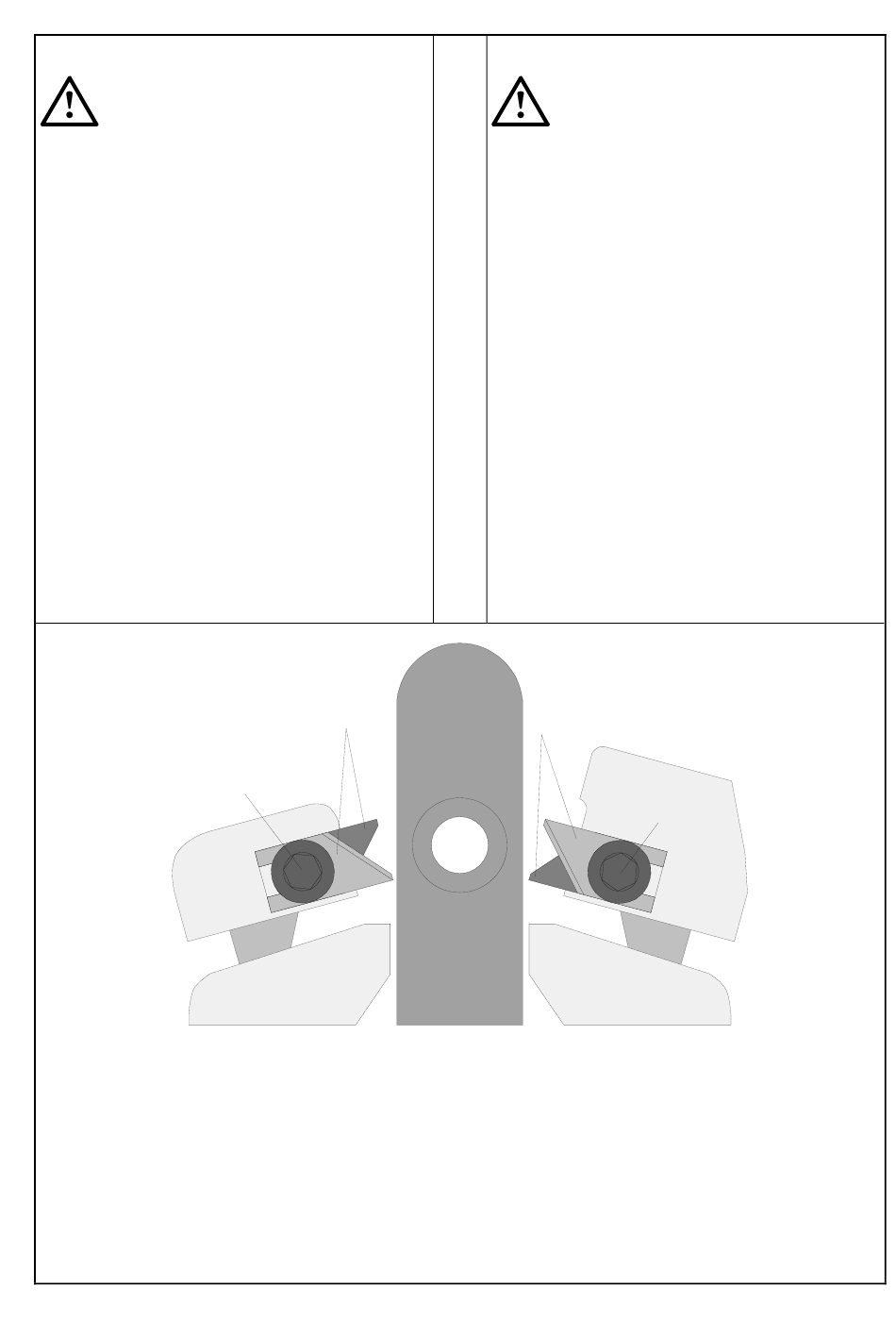

Bild / Picture 5: Abisoliermesser / Stripping blades
6.3 Stripping blades
Caution! Blades are sharp.
• Switch off the machine.
• Open the protecting cover.
• Release the lock pin and remove the magazine.
• Close the protecting cover.
• Screw off the housing.
• Press the reset button and the main switch at
the same time. (step by step mode)
• In this mode the motor can be moved step by
step by pressing the reset button.
• Press the reset button until the blades are in the
front position.
• Switch off the machine.
• Release the fixing screws.
• Replace the stripping blades.
• Tighten the fixing screws
• Mount the housing.
• Switch on the machine.
• Press the reset button until the machine starts.
• Repeat it until one control lamp lights.
• Put in the magazine and close the protecting
cover.
Abisoliermesser
Stripping blades
Befestigungschraube
Fixing screw
