Divar 2 | Guide d'utilisation | Affichage d'images

Affichage d'images

L'unité dispose de deux sorties moniteur, A et B. L'affichage des images sur ces
moniteurs dépend de la configuration du système.
Moniteur A
Il s'agit du moniteur principal. Il affiche des images caméra lecture ou en temps
réel plein écran, quadravision ou multi-écran. Il présente également des
messages d'état, des alarmes, des actions et des avertissements concernant les
pertes vidéo. Lorsqu'il est activé, le menu système s'affiche sur ce moniteur.
Moniteur B
Ce moniteur présente une image plein écran d'une caméra sélectionnée ou une
séquence d'images plein écran. Lorsqu'une entrée d'alarme ou d'action est
détectée, l'image s'affiche sur le moniteur B et le témoin Alarme/Action
clignote. En cas d'alarmes ou d'actions multiples, les images s'affichent en
séquence sur ce moniteur.
Sélection d'un moniteur à contrôler
Pour contrôler l'affichage sur le moniteur A :
1. Vérifiez que le témoin sur le panneau avant est allumé.
2. Si n'est pas allumé, appuyez sur la touche ALT
Moniteur A .
Pour contrôler l'affichage sur le moniteur B :
1. Vérifiez que le témoin sur le panneau avant est allumé.
2.
Si n'est pas allumé, appuyez sur la touche ALT
Moniteur B .
Bosch Security Systems
Affichage

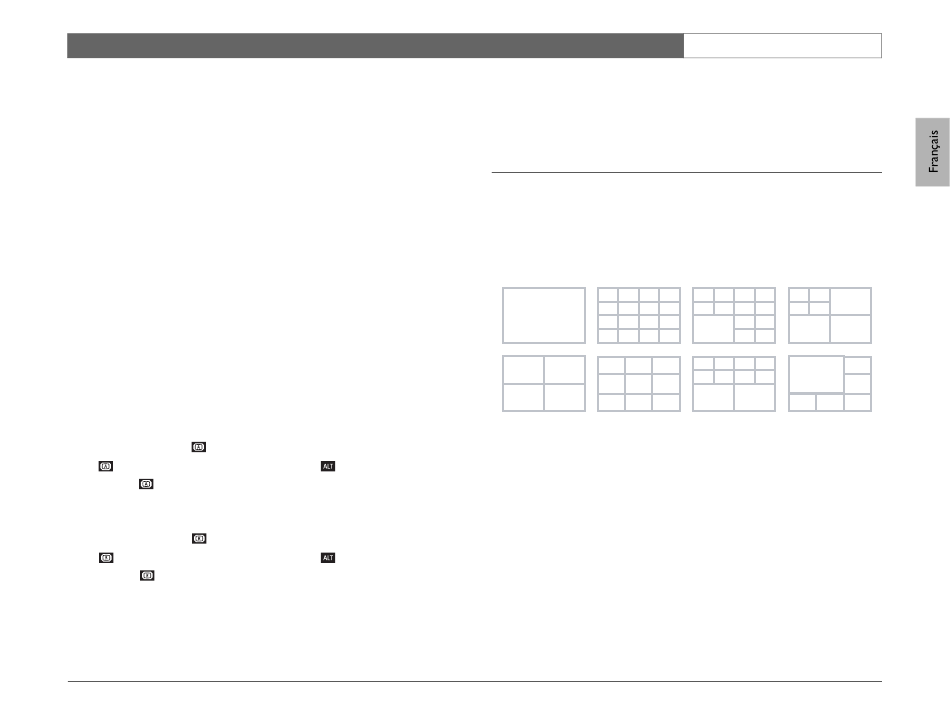

La figure ci-dessous illustre les vues possibles pour le moniteur A. Certaines
vues multi-écrans ont pu être désactivées au cours de la configuration. Le
nombre de caméras connectées peut également avoir un impact sur les vues
multi-écrans disponibles.
Plein écran
Quadravision
En mode quadravision, 4 écrans différents peuvent se succéder pour afficher 16
puis sur la touche
images filmées.
puis sur la touche
4x4
1 2 3 4
5 6 7 8
1
9 10 11 12
13 14 15 16
3x3
1 2 3
1 2
4 5 6
3 4
7 8 9
FR | 7
12+1 4+3
1 2 3 4 1 2
3
5 6 7 8 4 5
10 11
9 6 7
12 13
8+2 5+1
1 2 3 4
2
1
5 6 7 8
3
9 10
5 6
4
