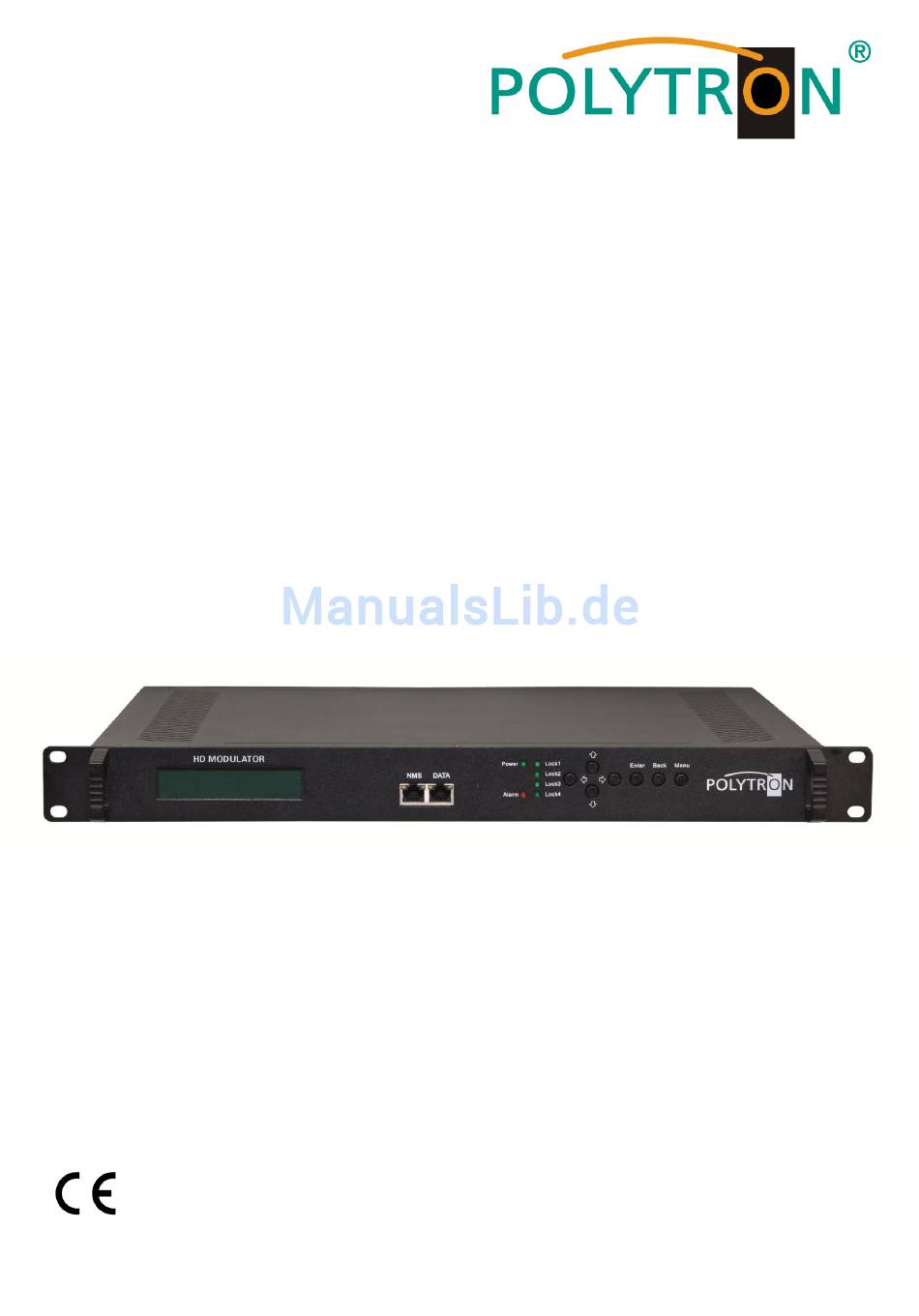

- Seite 1 2x(4x) SDI/ASI in DVB-C(T) / ASI / IP SDI Encoder/Modulator HDS 2 C(T)01 HDS 4 C(T)01 Bedienungsanleitung User manual 0901960...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis / Table of Contents 3 / 28 1. Montage- und Sicherheitshinweise / Mounting and safety instructions 2. Allgemeine Funktionsbeschreibung, Gerätevarianten und Applikationsbeispiel General functional description, device variants and application example 4 / 29 5 / 30 3. Funktions- und Bedienelemente / Function and control elements 6 / 31 4. -
Seite 3: Montage- Und Sicherheitshinweise / Mounting And Safety Instructions
1. Montage- und Sicherheitshinweise... -
Seite 4: Allgemeine Funktionsbeschreibung
2x SDI/ASI in DVB-C / ASI / IP HDS 4 C01 5741656 4x SDI/ASI in DVB-C / ASI / IP HDS 2 T01 5741661 2x SDI/ASI in DVB-T / ASI / IP HDS 4 T01 5741645 4x SDI/ASI in DVB-T / ASI / IP... -
Seite 5: Funktions- Und Bedienelemente / Function And Control Elements
3. Funktions- und Bedienelemente Frontansicht Abb. 2: Frontansicht HD Modulator Abb. 3: Frontansicht - Auszug Bedienelemente Taste nach oben im Menü Taste nach unten im Menü Taste nach links im Menü Taste nach rechts im Menü Taste „Enter“ (Auswahl bestätigen) Taste „Back“... -
Seite 6: Rückansicht
Rückansicht Abb. 4: Rückansicht SDI IN 1 / SDI IN 2 SDI-Eingänge (bis zu 4 Signale sind aufschaltbar) RF IN HF-Durchschleifeingang (zum Zusammenschalten mit externen Signalquellen) RF OUT HF-Ausgang ASI IN ASI-Transportstrom-Eingang ASI OUT 1 / ASI OUT 2 ASI-Transportstrom-Ausgänge Netzschalter / Netzsicherung / Netzanschluss 4. -
Seite 7: Inbetriebnahme Des Hds (Ohne Konfiguration) / Launch Of The Hds (Without Configuration)
DVB-T A/B/E* ASI OUT MPEG-2 / SDI 1/1 MPEG-4 HD ASI OUT Encoding SPTS1/SPTS2/SPTS3/SPTS4 IP OUT MPEG-2 / SDI 1/2 MPEG-4 HD Encoding DVB-T Modulator MPEG-2 / SDI 2/1 MPEG-4 HD Encoding DVB-T Modulator MPEG-2 / SDI 2/2 MPEG-4 HD Encoding RF IN ASI IN... -
Seite 8: Grundeinstellungen Im Auslieferzustand / Default Settings At Delivery State
6. Grundeinstellungen im Auslieferzustand (Default setting/Factory set) Die HDS-Geräte sind im Auslieferzustand entsprechend der Hardware-Bestückung vorkonfiguriert. Die Eingangssignale sind als MPEG-2 Signale festgelegt und der ASI-Eingang wird zum Signal des Modulators A gemultiplext. Die Modulator-Ausgänge sind alle aktiv. Am ASI-Ausgang wird das Signal des Modulators A zur Verfü- gung gestellt. -
Seite 9: Manuelle Programmierung Am Gerät / Manual Programming On The Device
7. Manuelle Programmierung am Gerät LCD Anzeige nach dem Einschalten DVB-C / DVB-T Start up Please wait … Modulation des Ausgangssignals (DVB-C / DVB-T) Kanal (A, B, C, D für DVB-C / A, B für DVB-T) DVB-C 750.00MHz Ausgangsfrequenz des angezeigten Kanals Datenrate des Programms (P1, P2, P3, P4 für 4-fach P1: 12.57M P2: 0.00M... - Seite 10 Übersicht Untermenüs für die Maximalkonfiguration Input sets DVB-C / DVB-T 1 Status 2 Input sets 2.1.1 Program 1 „Enter“ 2.1.2 Program 2 2.1 Input 1 „Enter“ 2.2 Input 2 2.2.1 Program 1 2.2.2 Program 2 2.3 Input 3 Nach Auswahl des gewünschten Eingangs und Programms erfolgen die programmspezifischen Einstellungen. Video 2.1.1 Program 1 Video in status...
- Seite 11 Modulator DVB-C Nach Auswahl des gewünschten Ausgangs erfolgen die modulator- 3 Modulator spezifischen Einstellungen. 4 TS config „Enter“ RF On Enable, Disable Standard: Enable Standard J.83A (DVB-C), J.83B, J.83C Standard: J.83A 3.1 Output A Constellation 16 QAM, 32 QAM, 64 QAM, 3.2 Output B 128 QAM, 256 QAM Standard: 256 QAM...
- Seite 12 DVB-C / DVB-T TS config Nach Auswahl des gewünschten Ausgangs erfolgen die 3 Modulator Transportstrom-Einstellungen. 4 TS config „Enter“ Output A, B, C, D, E für DVB-C / A, B, E für DVB-T TSID 0x0000…0xffff Standard: 0x1 4.1 Output A ONID 0x0000…0xffff Standard: 0x1...
- Seite 13 IP Stream DVB-T (4xSPTS) 5.1 NMS Nach Wahl des gewünschten Ausgangs erfolgen die Streaming- 5.2 IP Stream Einstellungen. „Enter“ Data enable Enable (an), Disable (aus) Standard: Enable Null PKT Filter Yes, No Standard: Yes 5.2.1 Output SPTS1 Output IP Multicast Adresse Stream Standard: 5.2.2 Output SPTS2 224.002.002.002...
-
Seite 14: Programmierung Über Das Ethernet-Interface (Nms) / Programming Via The Ethernet Interface (Nms)
8. Programmierung über das Ethernet-Interface (NMS) Sollen Änderungen an der Grundkonfiguration via Ethernet-Interface vorgenommen werden, so ist die jeweilige HTML-Bedienoberfläche über einen angeschlossenen Computer aufzurufen. Als Bedienprogramm wird ein Internet- browser benötigt. 8.1 Netzwerkverbindung zum Computer Systemvoraussetzungen: PC/Laptop mit Ethernet-Schnittstelle 10/100Mbps ... -
Seite 15: Statusanzeige (Welcome) / Status Indication (Welcome)
8.2 Statusanzeige (Welcome) Nach erfolgreicher Anmeldung wird das Statusmenü (Welcome) angezeigt. Es enthält die Versionsinformationen (Software, Hardware und Webserver) zum Gerät und die Statusinformationen über die Eingangssignal- und Modula- tor-Einstellungen sowie eine Anzeige zum Datenvolumen der jeweiligen Ausgangskanäle (TS Overflow). Weiterhin können über die Menüpunkte in der linken Spalte alle notwendigen Parameter-Einstellungen vorgenom- men und auf dem Gerät gespeichert werden. - Seite 16 In diesem Menü erfolgt die Einstellung der Eingänge „SDI 1“ und „SDI 2“ für den Eingang 1 („Input 1“). Die folgenden Einstellhinweise gelten in gleicher Weise für die Programmierung des Einganges 2 (Input 2). DVB-C DVB-T Abb. 12: Festlegung der Encoderparameter für die Eingangskanäle des HDS 4 C01 Abb.
- Seite 17 H.264 Level Festlegung des Levels entsprechend der spezifischen Anwendung. Dies bezieht sich auf das maximale Mak roblocking, die Framegröße und die maximale Video-Bitrate. Level 2.2, Level 3, Level 3.1, Level 3.2, Level 4, Standard: Level 3.1 Level 4.1, Level 4.2, Level 5, Level 5.1 Auto Config Durch Anwahl dieser Selektionsbox wird die Auflösung des Signals automatisch bestimmt und festgelegt.
-
Seite 18: Menü „Asi Input" / Menu „Asi Input
8.4 Menü „ASI Input“ In diesem Menü erfolgt die Einstellung und Zuweisung des ASI Eingangssignals des HDS-Gerätes. Bei der Einstellung kann zwischen dem „Passthrough“ - Mode und dem „Multiplex“- Mode gewählt werden. Beim „Passthrough“ - Mode werden alle Programme des Eingangs auch auf den gewählten Ausgang durchgereicht, der „Multiplex“... -
Seite 19: Menü „Nit" / Menu "Nit
Button „All Input“ Wählt alle im Eingang angezeigten Programme aus. Button „All Output“ Wählt alle im Ausgang angezeigten Programme aus. Parse timeout Mit Einstellung des Wertes wird die Auslesezeit des ASI-Eingangsdatenstroms begrenzt. Die Eingabe erfolgt in Sekunden, als Standard-Auslesezeit werden 200 Sekunden empfohlen. HINWEIS Alle in diesem Fenster durchgeführten Einstellungen werden automatisch nach erfolgter Einstellung übernommen. -
Seite 20: Menü „Vct" / Menu "Vct
DVB-C DVB-T Abb. 18: Konfigurationsmenü NIT und LCN Programme des HDS 4 C01 Abb. 19: Konfigurationsmenü NIT und LCN für Programme des HDS 4 T01 Nach Fertigstellung aller NIT- und LCN-Konfigurationen der einzelnen Modulatoren muss der Button „Update NIT“ betätigt werden. Dadurch erfolgt die Übernahme der eingestellten Konfigurationen in den Ausgangstransportstrom. 8.6 Menü... -
Seite 21: Menü „Modulator" Dvb-C / Menu „Modulator" Dvb-C
SPTS1, SPTS2, SPTS3, SPTS4 und MPTS Hier werden die Zieladresse (Multicast-Adresse), der Port und das Sendeprotokoll sowie die „Time to Live“ (Gül tigkeitsdauer) für jeden Stream spezifiziert. DVB-C DVB-T 224.002.002.002 IP Adresse: 224.002.002.002 Standard Multicast IP-Adresse: 2234 2234 Standard Port SPTS1: Port SPTS1 2236 2236... -
Seite 22: Menü „Modulator" Dvb-T / Menu „Modulator" Dvb-T
RF Outlevel Konfiguration des Ausgangspegels der Modulatorsignale. -30 dBm…-10 dBm in 0,1 dB-Schritten Standard: -10 dBm (99 dBµV) HINWEIS -30 dBm = 79 dBµV -25 dBm = 84 dBµV -20 dBm = 89 dBµV -15 dBm = 94 dBµV -10 dBm = 99 dBµV 8.9 Menü... -
Seite 23: Menü „Save/Restore" / Menu „Save/Restore
RF Frequency A, B Festlegung der Frequenz der Ausgangssignale. 30…960 MHz Standard: 650,00 MHz RF Outlevel Konfiguration des Ausgangspegels der Modulatorsignale. -30 dBm…-10 dBm in 0,1 dB-Schritten Standard: -10 dBm (99 dBµV) HINWEIS -30 dBm = 79 dBµV -25 dBm = 84 dBµV -20 dBm = 89 dBµV -15 dBm = 94 dBµV -10 dBm = 99 dBµV... -
Seite 24: Menü „Reboot" / Menu „Reboot
8.11 Menü „Reboot“ Durch Betätigen des Buttons „Reboot“ wird ein Neustart des Encoder/Modulators durchgeführt. Bestimmte Einstel- lungen erfordern die Durchführung eines Reboots, um die Übernahme der eingestellten Parameter zu bewirken. Dies betrifft Änderungen am Management-Port und Firmware-Updates. Nach dem Laden einer gespeicherten Konfi- guration wird automatisch ein Reboot durchgeführt. -
Seite 25: Menü „Network" / Menu „Network
8.13 Menü „Network“ Im Menü „Network“ wird das Ethernet-Interface für das Management des Gerätes via Webbrowser konfiguriert. Es müssen die Einstellungen der IP-Adresse, Subnetzmaske, Gateway und des Management Ports an das örtliche Netzwerk angepasst und damit individualisiert werden. Abb. 27: Konfiguration des Management-Ports des HDS 4 C01 IP Address Einstellung der IP Adresse für den Webbrowser Zugang. -
Seite 26: Menü „Backup/Load" / Menu „Backup/Load
Current UserName Aktuellen Benutzernamen eingeben (Werkseinstellung: admin). Current Password Aktuelles Passwort eingeben (Werkseinstellung: admin). New UserName Neuen Benutzernamen eingeben. New Password Neues Passwort eingeben. Confirm New Password: Neues Passwort bestätigen. Selektionsbox „Keyboard and LCD Lock“ Durch Anwahl dieser Selektionsbox wird der Passwortschutz für die Bedientasten an der Frontseite des Gerä- tes und für den Web-Zugang aktiviert. -
Seite 27: Logout Exit" / „Logout Exit
8.16 „Logout Exit“ Die Logout- und Exit-Möglichkeit besteht auf jeder Menüseite während der Programmierung via Web-Browser. Abb. 30: Logout/Exit des HDS 4 C01... -
Seite 28: Mounting And Safety Instructions
1. Mounting and safety instructions... -
Seite 29: General Functional Description
2x SDI/ASI in DVB-C / ASI / IP HDS 4 C01 5741656 4x SDI/ASI in DVB-C / ASI / IP HDS 2 T01 5741661 2x SDI/ASI in DVB-T / ASI / IP HDS 4 T01 5741645 4x SDI/ASI in DVB-T / ASI / IP... -
Seite 30: Front View
3. Function and control elements Front view Pic. 2: Front view HD Modulator Pic. 3: Front view - Zoom on controls Button up in the menu Button down in the menu Button left in the menu Button right in the menu Button „Enter“... -
Seite 31: Rear View
Rear view Pic. 4: Rear view SDI IN 1 / SDI IN 2 SDI inputs (up to 4 signals can be connected) RF IN RF loop-through input (for interconnection with external signal sources) RF OUT RF output ASI IN ASI transport stream input ASI OUT 1 / ASI OUT 2 ASI transport stream outputs Mains switch / mains fuse / mains connection... - Seite 32 DVB-T A/B/E* ASI OUT MPEG-2 / SDI 1/1 MPEG-4 HD ASI OUT Encoding SPTS1/SPTS2/SPTS3/SPTS4 IP OUT MPEG-2 / SDI 1/2 MPEG-4 HD Encoding DVB-T Modulator MPEG-2 / SDI 2/1 MPEG-4 HD Encoding DVB-T Modulator MPEG-2 / SDI 2/2 MPEG-4 HD Encoding RF IN ASI IN...
- Seite 33 6. Default settings at delivery state The HDS devices are preconfigured in the delivery state according to the hardware configuration. The input signals are defined as MPEG-2 signals and the ASI input is multiplexed to the signal of the modulator A. The modulator outputs are all active.
- Seite 34 7. Manual programming on the device LCD display after switching on DVB-C / DVB-T Start up Please wait … Modulation of the output signal (DVB-C / DVB-T) Channel (A, B, C, D for DVB-C / A, B for DVB-T) DVB-C 750.00MHz Output frequency of the displayed channel Data rate of the program (P1, P2, P3, P4 for 4way...
- Seite 35 Overview of submenus for maximum configuration Input sets DVB-C / DVB-T 1 Status 2 Input sets 2.1.1 Program 1 „Enter“ 2.1.2 Program 2 2.1 Input 1 „Enter“ 2.2 Input 2 2.2.1 Program 1 2.2.2 Program 2 2.3 Input 3 After selecting the desired input and program, the program-specific settings are made. Video 2.1.1 Program 1 Video In Status...
- Seite 36 Modulator DVB-C After selecting the desired output, the modulator-specific settings are 3 Modulator made. 4 TS config „Enter“ RF On Enable, Disable Standard: Enable Standard J.83A (DVB-C), J.83B, J.83C Standard: J.83A 3.1 Output A Constellation 16 QAM, 32 QAM, 64 QAM, 3.2 Output B 128 QAM, 256 QAM Standard: 256 QAM...
- Seite 37 DVB-C / DVB-T TS config After selecting the desired output, the transport stream settings are 3 Modulator made. 4 TS config „Enter“ Output A, B, C, D, E for DVB-C / A, B, E for DVB-T 4.1 Output A TSID 0x0000…0xffff Standard: 0x1 4.2 Output B...
- Seite 38 IP Stream DVB-T (4xSPTS) 5.1 NMS After selecting the desired output, the streaming settings are made. 5.2 IP Stream Data Enable Enable (on), Disable (off) Standard: Enable „Enter“ Null PKT Filter Yes, No Standard: Yes Output IP Multicast Address Stream Standard: 5.2.1 Output SPTS1 224.002.002.002...
- Seite 39 8. Programming via the Ethernet interface (NMS) If changes are to be made to the basic configuration via the Ethernet interface, the respective HTML user interface must be accessed via a connected computer. An Internet browser is required as an operating program. 8.1 Network connection to the computer System requirements: ...
- Seite 40 8.2 Status indication (Welcome) After successful login, the status menu (Welcome) is displayed. It contains the version information (software, hard- ware and web server) for the device and the status information about the input signal and modulator settings as well as an indication for the data volume of the respective output channels (TS overflow).
- Seite 41 In this menu, the "SDI 1" and "SDI 2" inputs for “Input 1" are set. The following setting instructions apply in the same way for programming “Input 2”. DVB-C DVB-T Pic. 12: Defining the encoder parameters for the input channels of the HDS 4 C01 Pic.
- Seite 42 H.264 Level Definition of the level according to the specific application. This refers to the maximum Macro blocking, the frame size, and the maximum video bit rate. Level 2.2, Level 3, Level 3.1, Level 3.2, Level 4, Standard: Level 3.1 Level 4.1, Level 4.2, Level 5, Level 5.1 Auto Config By selecting this selection box the resolution of the signal is automatically determined and fixed.
- Seite 43 8.4 Menu „ASI Input“ In this menu, the ASI input signal of the HDS device is set and assigned. You can choose between the "Passthrough" mode and the "Multiplex" mode. In "Passthrough" mode, all programs of the input are passed through to the selected output, while in "Multiplex" mode, certain programs can be selected and passed on to the selected output.
- Seite 44 Button „All Input“ Selects all programs displayed in the input. Button „All Output“ Selects all programs displayed in the output. Parse timeout Setting the value limits the readout time of the ASI input data stream. It is entered in seconds, 200 seconds are recommended as the standard readout time.
- Seite 45 DVB-C DVB-T Pic. 18: Configuration menu NIT and LCN programs of the HDS 4 C01 Pic. 19: Configuration menu NIT and LCN programs of the HDS 4 T01 After completion of all NIT and LCN configurations of the individual modulators, the button "Update NIT" has to be pressed.
- Seite 46 SPTS1, SPTS2, SPTS3, SPTS4 and MPTS The destination address (multicast address), the port and transmission protocol as well as the “time to live” (validity period) for each stream are specified here. DVB-C DVB-T 224.002.002.002 IP Address: 224.002.002.002 Standard Multicast IP Address: 2234 2234 Standard Port SPTS1:...
- Seite 47 RF Outlevel Configuration of the output level of the modulator signals. -30 dBm…-10 dBm in 0,1 dB steps Standard: -10 dBm (99 dBµV) NOTE -30 dBm = 79 dBµV -25 dBm = 84 dBµV -20 dBm = 89 dBµV -15 dBm = 94 dBµV -10 dBm = 99 dBµV 8.9 Menu „Modulator“...
- Seite 48 RF Frequency A, B Definition of the frequency of the output signals. 30…960 MHz Standard: 650,00 MHz RF Outlevel Configuration of the output level of the modulator signals. -30 dBm…-10 dBm in 0,1 dB steps Standard: -10 dBm (99 dBµV) NOTE -30 dBm = 79 dBµV -25 dBm = 84 dBµV...
- Seite 49 8.11 Menu „Reboot“ Pressing the "Reboot" button restarts the encoder/modulator. Certain settings require the execution of a reboot in order to take over the set parameters. This affects management port changes and firmware updates. After loading a saved configuration, a reboot is automatically performed. Pic.
- Seite 50 8.13 Menu „Network“ In the "Network" menu, the Ethernet interface for the management of the device is configured via the web browser. The settings of the IP address, subnet mask, gateway and the management port must be adapted to the local net- work and thus customized.
- Seite 51 Current UserName Enter the current user name (default: admin). Current Password Enter current password (factory setting: admin). New UserName Enter new user name. New Password Enter new password. Confirm New Password: Confirm new password. Selection box „Keyboard and LCD Lock“ Selecting this selection box activates the password protection for the operating buttons on the front of the device and for web access.
- Seite 52 8.16 „Logout Exit“ The logout and exit option is available on each menu page during programming via web browser. Pic. 30: Logout/Exit of the HDS 4 C01...
-
Seite 53: Technische Daten / Technical Data
Typ / Type HDS 2 C01 HDS 4 C01 HDS 2 T01 HDS 4 T01 Artikel-Nr. / Article no. 5741671 5741656 5741661 5741645 Encoder Video Videoformat / Video Format MPEG2, MPEG4 AVC/H.264 MPEG2, MPEG4 AVC/H.264 Eingang / Input 2x SDI... - Seite 54 Notizen / Notes...
- Seite 55 Notizen / Notes...
- Seite 56 Technische Hotline Technical hotline + 49 (0) 70 81 / 1702 - 0 Telefax + 49 (0) 70 81 / 1702 - 50 Internet http://www.polytron.de eMail info@polytron.de Technische Änderungen vorbehalten Subject to change without prior notice Copyright © Polytron-Vertrieb GmbH...
