102 mm
B501AP

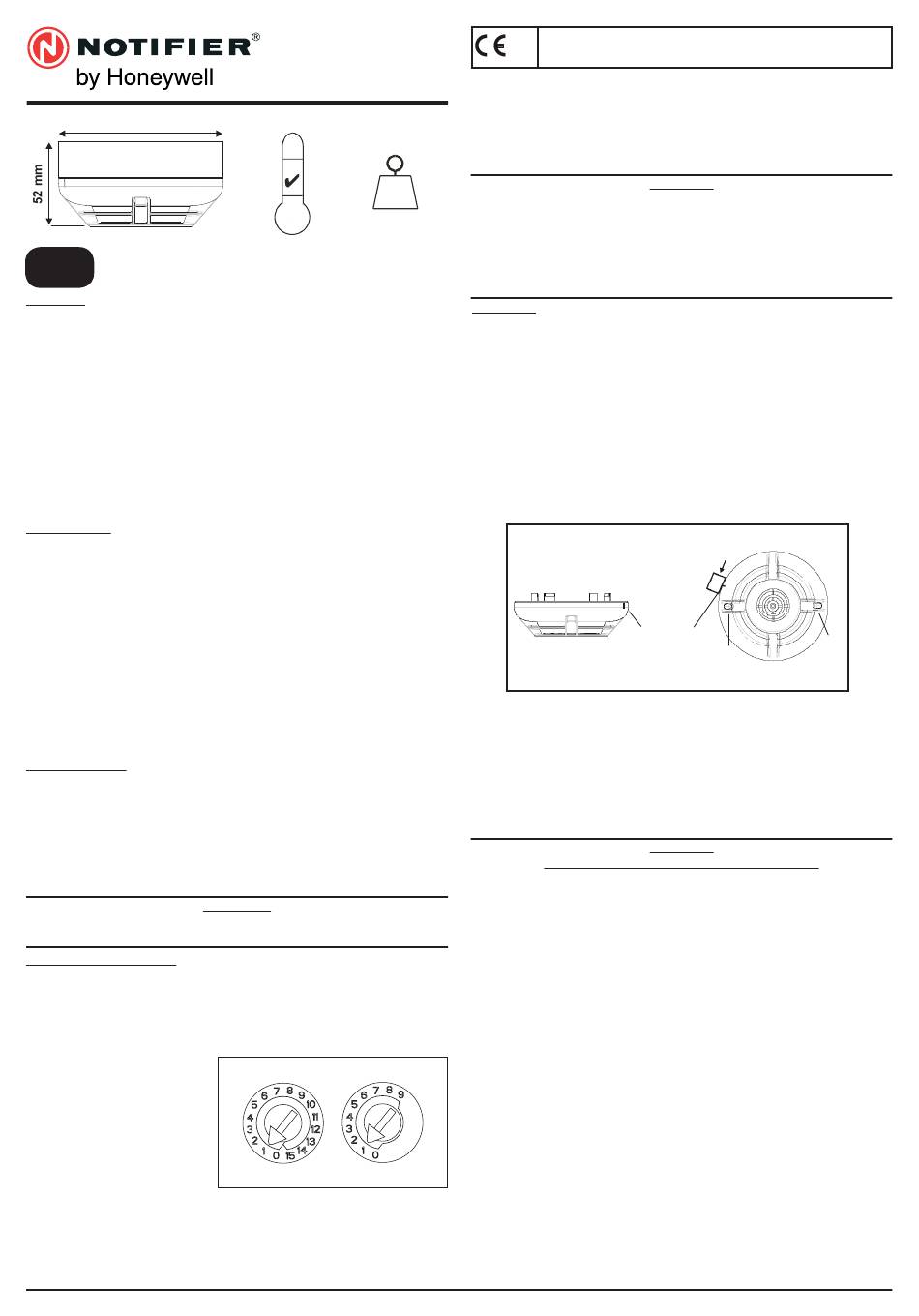

INSTALLATIONS- UND WARTUNGSANLEITUNG
DEUTSCH
FÜR MODELL NFX-OPT / NFXI-OPT OPTISCHER
ALLGMEIN
Die Modelle NFX-OPT und NFXI-OPT sind intelligente, optische Rauchmelder die
eine optische Messkammer mit einer adressierbaren Kommunikation verbinden.
Diese Melder sind für Normalbereiche (ohne EX-Schutz) vorgesehen und dürfen
nur an Brandmelderzentralen angeschlossen werden, welche ein kompatibles
Kommunikationsprotokoll verwenden.
Der NFXI-OPT Melder verfügen über einen integrierten Isolator. Überprüfen Sie
die Bedienungsanleitung der Brandmelderzentrale, wie viele Isolatoren auf einer
Ringleitung betrieben werden dürfen.
Zwei LEDs an jedem Melder ermöglichen eine optische Erkennung des Melder-
zustandes im Bereich von 360 Grad (Funktion der LEDs sind abhängig von der
Brandmelderzentrale).
Der Melder unterstützt den Anschluss einer optionalen Melderparallelanzeige die an
die Klemmen des Standard-Meldersockels angeschlossen wird (Funktion abhängig
von der Brandmelderzentrale).
SPEZIFIKATION
Betriebsspannung:
15 bis 32 VDC (15 bis 28 VDC für NFXI-OPT getrennt)
Maximaler Ruhestrom (ohne Kommunikation): 200 µA bei 24 V und 25°C
(Blinken Melder-LED aktiviert - 5 Sekunden) 300 µA bei 24 V und 25°C
(Kommunikation 16 Sekunden. LED blinkt 8 Sekunden) 220 µA bei 24 V und 25°C
50µA zusätzlich, wenn NFXI
Maximaler Strom im Alarmfall: zusätzliche 3.5 mA bei 24 V und 25 ° C (LED ein)
Bereich der Luftfeuchtigkeit: 15% bis 93% relative Feuchte, ohne Betauung
Eigenschaften des Isolators (nur NFXI)
Maximaler Strom bei geschlossenem Schalter (Ic max): 1A
Maximaler Schaltstrom (bei Kurzschluss) (Is max): 1A
Maximaler Leckstrom (IL max) bei geöffnetem Schalter: 15mA
Maximale Reihenimpedanz bei geschlossenem Schalter (Zc max): 170 mOhm
Getestet und zertifiziert gemäß: EN54-7: 2000 (und EN54-17: 2005 'NFXI')
VERDRAHTUNG
Weitere Verdrahtungsdetails finden Sie in der mitgelieferten Installationsanleitung
des
Meldersockels.
Alle
Meldersockel
Anschlussklemmen inkl. der Möglichkeit zum Anschluss einer optionalen
Melderparallelanzeige.
HINWEIS 1: Die Verdrahtung muss den lokalen und nationalen Normen und An-
forderungen entsprechen.
HINWEIS 2: Stellen Sie sicher, dass alle Meldersockel angeschlossen sind und die
Polarität der Verdrahtung an jedem Sockel korrekt ist.
Melder nur im spannungsfreien Zustand installieren. Informieren Sie die
betroffenen Stellen über die Servicearbeiten.
SENSOR INSTALLATION
1. Stellen Sie die Melderadresse durch Drehen der beiden Drehschalter auf der
Unterseite des Melders ein (siehe Abb.1). Wählen Sie eine Adresse zwischen 01
und 159. Notieren Sie die Adresse auf dem Aufkleber am Meldersockel. Beachten
Sie die maximal mögliche Anzahl von Meldern die die Brandmelderzentrale un-
terstützt (siehe Bedienungsanleitung der Brandmelderzentrale).
Abbildung 1:
Drehschalter für die Adressierung
2. Setzen Sie den Melder in den Meldersockel und drehen ihn im Uhrzeigersinn bis
er einrastet.
3. Nachdem alle Melder installiert sind schalten Sie die Spannungsversorgung ein.
4. Prüfen Sie den Melder wie im Abschnitt PRÜFUNG beschrieben.
5. Setzen Sie den Melder an der Brandmelderzentrale zurück (Reset).
N200-200-00
NFX(I)-OPT
70°C
-30°C
RAUCHMELDER
isoliert)
verfügen
über
WARNUNG
X 10
X 1
Notifier Sicherheitssysteme GmbH,
0786
DOP-IFD140 NFX-OPT
DOP-IFD141 NFXI-OPT
09
Sabotageschutz / Entnahmesicherung
Der Meldersockel verfügt über eine Entnahmesicherung die das Entfernen des
Brandmelders aus dem Sockel nur mit Hilfe eines Werkzeuges zulässt. Beachten
Sie die Installationshinweise des Meldersockels für detaillierte Informationen zu
diesem Leistungsmerkmal.
97 g
Der Melder ist werkseitig mit einem Staubschutz vor Verschmutzung während
des Transportes oder der Erstinstallation geschützt. Ein vollständiger
Schutz gegen eine Verunreinigung ist dadurch nicht gewährleistet.
Deshalb sollten die Melder vor Beginn von Konstruktions-, umfangreichen
Dekorationsarbeiten oder sonstigen Aktivitäten mit Staubentwicklung
entfernt werden. Zur ordnungsgemäßen Funktion ist der Staubschutz vor
der Inbetriebnahme des Melders abzunehmen.
PRÜFUNG
Die ordnungsgemäße Funktion der installierten Melder ist zu prüfen. Weiterhin
ist eine regelmäßige Wartung erforderlich. Zur Vermeidung von Fehlalarmen
schalten Sie die entsprechende Meldergruppe oder das System ab.
Servicearbeiten sind die entsprechenden Interventionskräfte und Beteiligten über
die Außerbetriebnahme der Anlage zu informieren. Schalten Sie die Meldergrup-
pen und Alarmweiterleitung ab, um unerwünschte Alarmmeldungen während der
Wartung zu vermeiden.
Prüfen Sie den Melder wie folgt:
Magnet Test (Option, Artikel-Nr. M02-04-00)
1. Um den Melder zu prüfen halten Sie den Testmagnet in einer Entfernung von ca.
2cm zur LED 1 direkt an die Markierung am Meldergehäuse (siehe Abb.3).
2. Beide LED sollten innerhalb von 30 Sekunden leuchten und die Alarmauslösung
lokal und an der Brandmelderzentrale anzeigen.
Abb.3: Position des Testmagneten
Rauchmethode
1. Mit einem geeigneten Prüfgas eines zugelassenen Herstellers (z.B. von
bei 15Vdc
No Climb Products Ltd.) wird der Rauchmelder durch eine kontrollierte
Prüfgasmenge ausgelöst. Hierbei sind die Herstellerempfehlungen und die
lokalen Anforderungen zu beachten.
2. Beide LED des Rauchmelders sollten innerhalb von 30 Sekunden leuchten und
integrierte
die Alarmauslösung lokal und an der Brandmelderzentrale anzeigen.
WICHTIG:
Informieren Sie nach Abschluss der Prüfung alle beteiligten
Stellen wieder über die Inbetriebnahme des Systems.
EINSCHRÄNKUNGEN VON RAUCHMELDERN
Rauchmelder müssen mit kompatiblen Anlagen verwendet werden.
Rauchmelder erkennen keine Entstehungsbrände deren Rauch die Melder nicht
erreicht.
Ein Rauchmelder kann keine Feuerentwicklung in anderen Gebäudebereichen
erkennen.
Rauchmelder haben auch Einschränkungen in der Auslösung. Bei der Auswahl
von Brandmeldern müssen die Umgebungsbedingungen berücksichtigt werden.
Brandmelder haben keine ewige Lebensdauer, da sie elektronische Bauteile
enthalten. Selbst wenn robuste Melder für eine Betriebszeit von über 10 Jahren
ausgelegt sind, können Bauteile jederzeit ausfallen. Testen Sie deshalb mindestens
halbjährlich Ihr Meldersystem. Reinigen und inspizieren Sie die Brandmelder
regelmäßig. Inspektionen des Brandmeldesystems reduzieren erheblich das
Produkthaftungsrisiko.
Stadionring 32, 40878
Ratingen,
EN54-7: 2000
EN54-17: 2005 (NFXI only)
ACHTUNG
Testmagnet
Gehäusemarkierung
LED 1
ACHTUNG
Deutschland
Pittway Tecnologica S.r.l.
Via Caboto 19/3, 34147
Trieste, Italy
Vor Beginn der
LED 2
I56-3388-004
