Lifetime 90830 Montageanleitung Seite 17

ABSCHNITT 1 (FORTSETZUNG)
ERFORDERLICHE WERKZEUGE UND HARDWARE
3/16 in/po (≈5 mm)
(2)
1/2 in/po (≈13 mm)
(1)
1.11

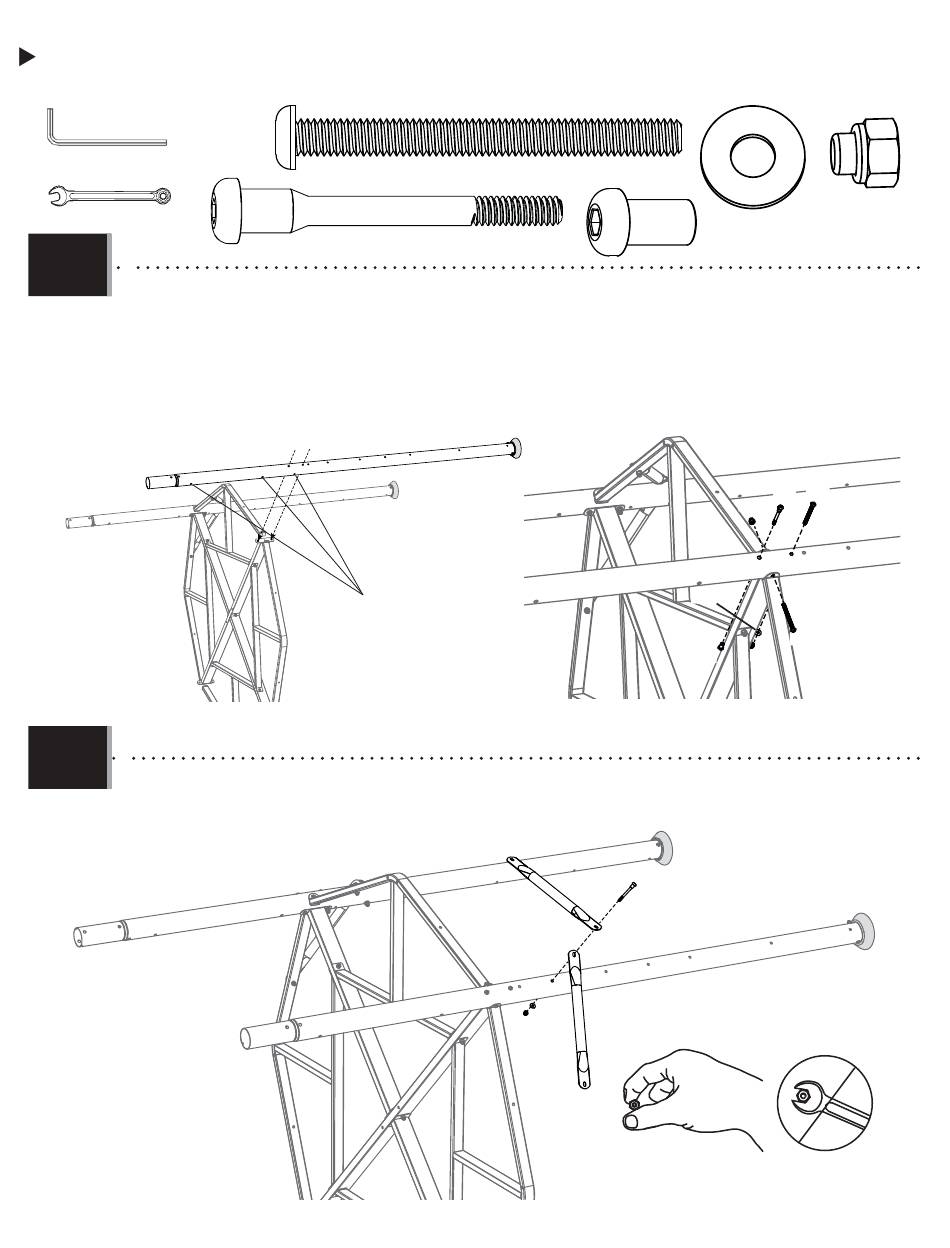

• Stellen Sie sicher, dass die Abgewinkelten Deckstützen (DWU) in der Nähe der Spitze des Turmpfostens (DWY) mit den
Vertiefungen versehenen Löchern an den abgewinkelten Deckstützen nach unten gegen den Fußdeckel (DZO)
wie hier gezeigt, ausgerichtet sind. Die mit Vertiefungen versehenen Löcher sollten in Richtung Deck zeigen.
DWY
1.12
• Diese Hardware bis auf Weiteres jetzt nur mit den Fingern anziehen.
AUH (x2)
DXZ (x2)
17
BTS (x2)
CVZ
BTS
DXZ
DWZ
CVZ
DWZ
BTS
CVZ (x2)
AAN (x2)
DXZ AUH
AAN
AUH
AAN
