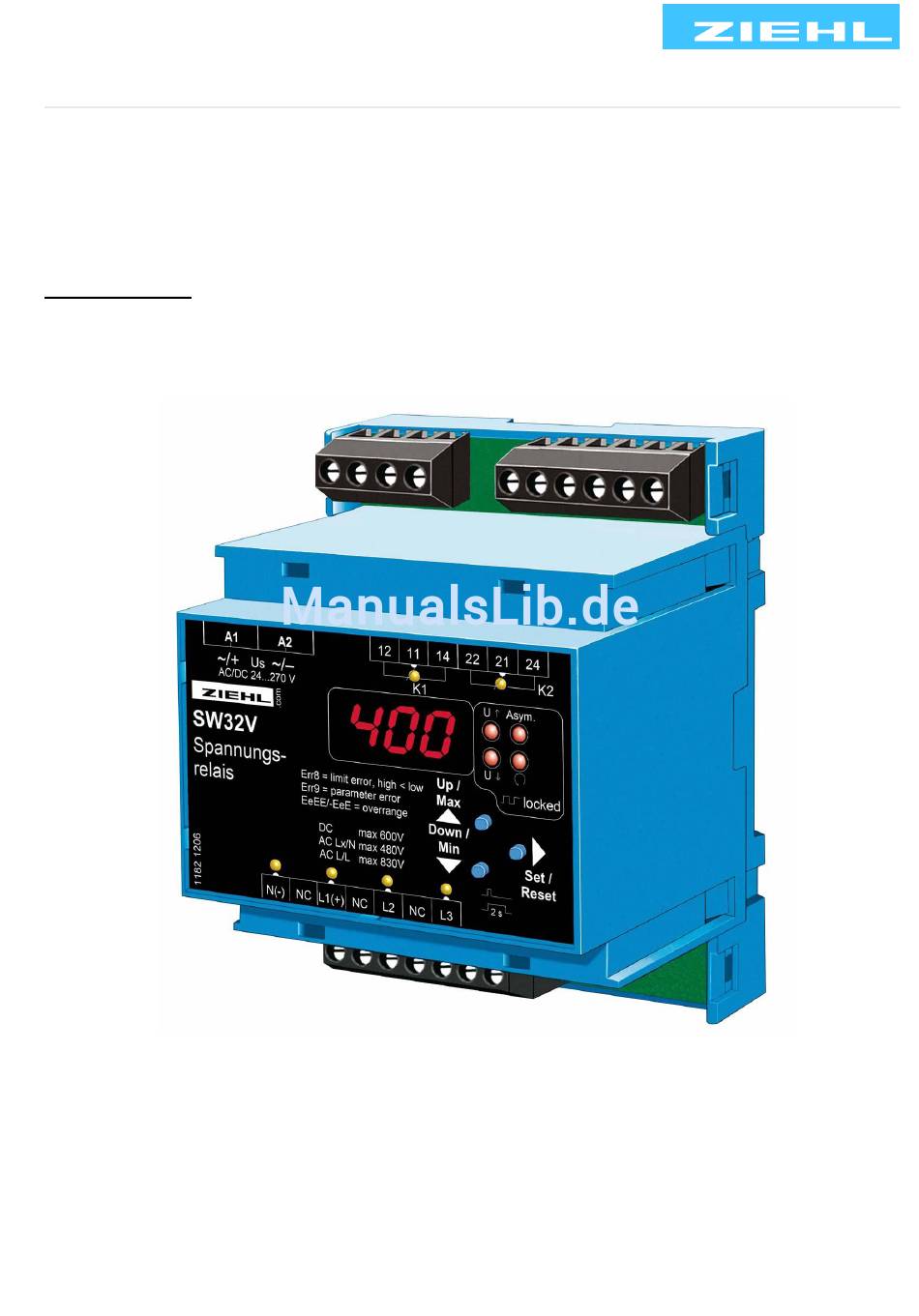

Betriebsanleitung SW32V

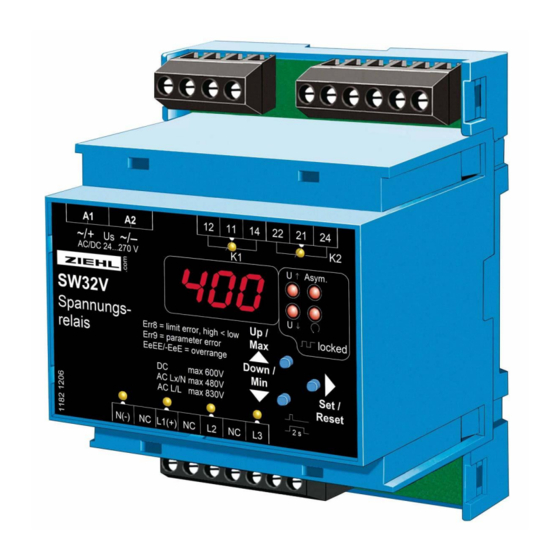

Spannungsrelais für Unter- und Überspannung in Gleich-, Wechsel- und Drehspannungsnetzen
Ab Firmware 0.13
Pr5+6 mit Voreinstellungen für Netz- und Anlagenschutz nach bdew-Richtlinie (Mittelspannung)
SW32V
11820-0700-00
®
Messgeräte MINIPAN
Schaltrelais und Steuerungen
Seite 1 / 22
ZIEHL industrie – elektronik GmbH + Co KG
Daimlerstraße 13, D – 74523 Schwäbisch Hall
+ 49 791 504-0, info@ziehl.de, www.ziehl.de
Messumformer
Netz- und Anlagenschutz
Stand: 2016-02-11/Fu
ab Firmware: 0.13
www.ziehl.de
