ZIEHL S222276 Kurzanleitung

®
Temperaturrelais und MINIKA Strom- und Spannungsrelais
Kurzanleitung SW32V
- Spannungsrelais für Unter- und Überspannung in Gleich-, Wechsel- und
Drehspannungsnetzen, Pr5+6 mit Voreinstellungen für Netz- und Anlagenschutz nach
VDE-AR-N 4110:2018-11 (>135 kW)
Ausführliche Betriebsanleitung siehe:
http://www.ziehl.com/de/Produktuebersicht/detail/SW32V-52
1 Allgemeine Hinweise
Die Einhaltung der nachfolgenden Vorgaben dient auch der Sicherheit des Produktes.
Sollten die angegebenen Hinweise insbesondere zur generellen Sicherheit, Transport, Lagerung, Montage,
Betriebsbedingungen, Inbetriebnahme und Entsorgung / Recycling nicht beachtet werden, kann das Produkt
eventuell nicht sicher betrieben werden und kann eine Gefahr für Leib und Leben der Benutzer und dritter
Personen darstellen. Abweichungen von den nachfolgenden Vorgaben können daher sowohl zum Verlust
der gesetzlichen Sachmängelhaftungsrechte führen als auch zu einer Haftung des Käufers für das durch die
Abweichung von den Vorgaben unsicher gewordene Produkt.

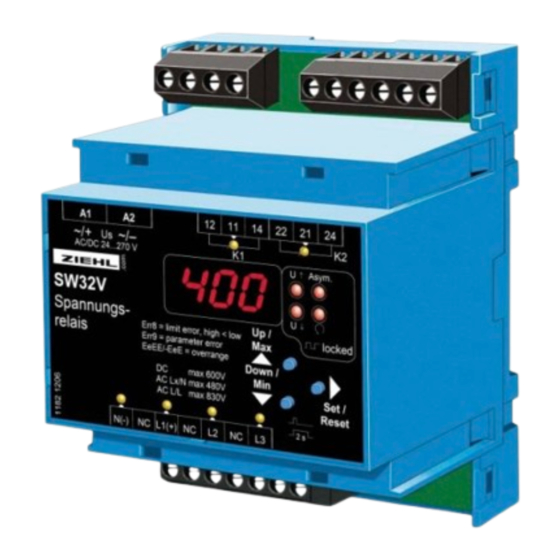

2 Anzeige- und Bedienelemente
1 Hinterster Dezimalpunkt (rot)
Aus Anzeigemodus
Leuchtet Menümodus
Blinkt Parametriermodus
2 LEDs Relaiszustand (gelb)
AUS Relais abgefallen
AN Relais angezogen
3 LED Asymmetrie (rot)
AUS
A 1
AN, oder
8 8
A1L
BLINKT, oder
8 8
A 1
BLINKT, oder
8 8
SW32V 11820-0750-02
Messgeräte MINIPAN
Grenzwert Asymmetrie nicht überschritten
A 2
Grenzwert Asymmetrie überschritten
8 8
A2L
Rückschaltbereit nach überschrittenem Grenzwert
8 8
A 2
Rückschaltverzögerung
8 8
®
Schaltrelais und Steuerungen
dof
läuft ab
8 8
Seite 1 / 8
ZIEHL industrie – elektronik GmbH + Co KG
Daimlerstr.13, 74523 Schwäbisch Hall, Germany
+ 49 791 504-0, info@ziehl.de,
Messumformer Netz- und Anlagenschutz
Stand: 2019-07-25/Ba
ab Firmware: 0.15
