ZIEHL STW84V Betriebsanleitung
Vorschau anzeigen
Andere Handbücher für STW84V:
- Kurzanleitung (2 Seiten) ,
- Kurzanleitung (4 Seiten) ,
- Betriebsanleitung (14 Seiten)
Inhaltsverzeichnis
Quicklinks
®
Temperaturrelais und MINIKA
Strom- und Spannungsrelais
Betriebsanleitung STW84V
- Steuerung für Absauganlagen
STW84V
11250-0706-01
®
Messgeräte MINIPAN
Schaltrelais und Steuerungen
Seite 1 / 12
ZIEHL industrie – elektronik GmbH + Co KG
Daimlerstr.13, 74523 Schwäbisch Hall, Germany
+ 49 791 504-0,
info@ziehl.de,
Messumformer
Netz- und Anlagenschutz
Stand: 2016-12-08/Fz
www.ziehl.de
www.ziehl.de
Inhaltsverzeichnis
Verwandte Anleitungen für ZIEHL STW84V
Inhaltszusammenfassung für ZIEHL STW84V
- Seite 1 ZIEHL industrie – elektronik GmbH + Co KG Daimlerstr.13, 74523 Schwäbisch Hall, Germany + 49 791 504-0, info@ziehl.de, www.ziehl.de ® ® Temperaturrelais und MINIKA Strom- und Spannungsrelais Messgeräte MINIPAN Schaltrelais und Steuerungen Messumformer Netz- und Anlagenschutz Stand: 2016-12-08/Fz Betriebsanleitung STW84V - Steuerung für Absauganlagen...
-
Seite 2: Inhaltsverzeichnis
K10 Betriebsart 0, meldet Überschreitung MAX Volumenstrom (=Standard) : ......8 ”Reinigung K11 Betriebsart 0” ......................8 K10/K11 Betriebsart 1, für K10 oder K11. Steuerung Austragung..........9 Tipps: ............................. 9 Fehlersuche: ............................10 Technische Daten ..........................10 10 Bauform V8: ............................11 STW84V 11250-0706-01 Seite 2 / 12 www.ziehl.de... -
Seite 3: Anzeige- Und Bedienelemente

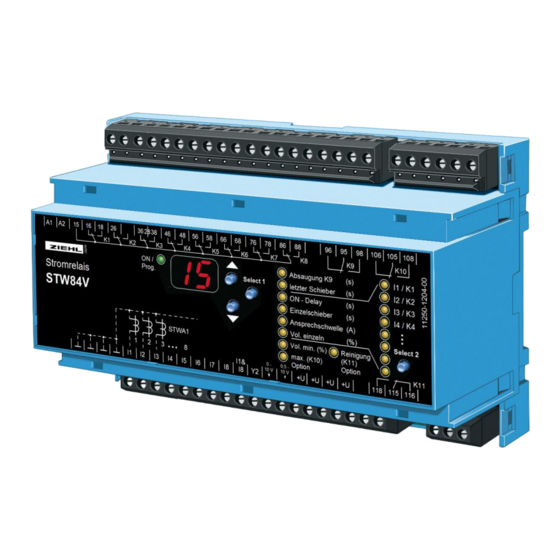

7) Taster für die Kanalauswahl 2 Anwendung und Kurzbeschreibung Das Stromrelais STW84V überwacht bis zu 8 Wechselstromkreise auf Stromfluss ja/nein. Die Eingänge können Signale von Stromwandlern Typ STWA1(H) oder von potenzialfreien Kontakten auswerten. Zur Steuerung großer Anlagen können mehrere Geräte kombiniert werden. -
Seite 4: Funktionsübersicht
Dauerrüttelzeit: 0...990 s wahlweise Impulsrütteln 0,1...9,9 s (Rechteck) wahlweise Reinigungsanforderung Druckluftreinigung (während die Absaugung läuft) Eingang für externen Rüttelbefehl (Rütteln bei nächstem Stillstand) Steuerung des Nachlaufs der Späneaustragung während eines Rüttelvorgangs. STW84V 11250-0706-01 Seite 4 / 12 www.ziehl.de... -
Seite 5: Anschlussplan
Anstelle der in dieser Betriebsanleitung genannten und in Europa gültigen Industrienormen und Bestimmungen, müssen Sie bei der Verwendung des Gerätes außerhalb deren Geltungsbereiches die im Anwenderland gültigen einschlägigen Vorschriften beachten. Achtung! Es darf nur 1 stromführender Leiter durch den Wandler geführt werden! STW84V 11250-0706-01 Seite 5 / 12 www.ziehl.de... -
Seite 6: Montage
1 ... 10 WE: 1 K9 schaltet ein nach der programmierten Einschaltverzögerungszeit, multipliziert mit Faktor "M" K9 schaltet ab nach der programmierten Zeit, multipliziert mit Faktor "M" nach Ablauf ”Nachlauf Einzelschieber” des letzten Einzelkanals. STW84V 11250-0706-01 Seite 6 / 12 www.ziehl.de... - Seite 7 Volumenstrom bei 10 V am Ausgang 0 ... 100 % WE: 100 % Wird an den Analogausgang ein Eingang 0,5 … 10 V eines weiteren STW84V angeschlossen, so wird empfohlen, hier die Werkseinstellung zu verwenden. I4 leuchtet: Funktion Eingang Reinigung Y2 0/1...100 % WE: 0%...
-
Seite 8: Auswahl Und Programmierung Weiterer Betriebsarten Von K10 / K11
Impulswechselzeit. bei Einstellung P1: K11 zieht nach Erreichen der Additionszeit (auch während die Absaugung läuft) für 1 s an und die Additionszeit wird auf 0 gesetzt. (Startsignal für Reinigungsvorgang mit Druckluft) STW84V 11250-0706-01 Seite 8 / 12 www.ziehl.de... -
Seite 9: K10/K11 Betriebsart 1, Für K10 Oder K11. Steuerung Austragung
Wegen der zu berücksichtigenden großen Toleranzen empfehlen wir, die besten Werte durch Versuche zu ermitteln. Länge der Anschlusskabel des STWA1(H): Bis zu 50m, aber auch deutlich längere sind möglich. Bei Verlegung parallel zu Starkstromleitungen kann eine Schirmung erforderlich sein. STW84V 11250-0706-01 Seite 9 / 12 www.ziehl.de... -
Seite 10: Fehlersuche
1 x 10 Schaltspiele bei AC 250 V / 5 A 2 x 10 Schaltspiele bei AC 250 V / 3A 2 x 10 Schaltspiele bei AC 250 V / 1A Reduzierungsfaktor bei cosφ 0,7 STW84V 11250-0706-01 Seite 10 / 12 www.ziehl.de... -
Seite 11: Bauform V8
Plombenlasche / latch for sealing Frontplatteneinsatz / front panel Kennzeichen für unten / position downward Riegel bei Wandbefestigung mit Schrauben. Riegelbohrung Ø 4,2 mm / for fixing to wall with screws, Ø 4,2 mm. STW84V 11250-0706-01 Seite 11 / 12 www.ziehl.de... - Seite 12 ** Mode 0: K10 zieht an wenn Additionszeit erreicht und bleibt angezogen bis zu einer programmierbaren Zeit nach Ende des Reinigungsvorgangs Mode 1: K10/K11 zieht an wenn Schieber offen und bleibt angezogen bis zu einer programmierbaren Zeit nach Abfall von K9 oder nach Ende des Reinigungsvorgangs. STW84V 11250-0706-01 Seite 12 / 12 www.ziehl.de...
