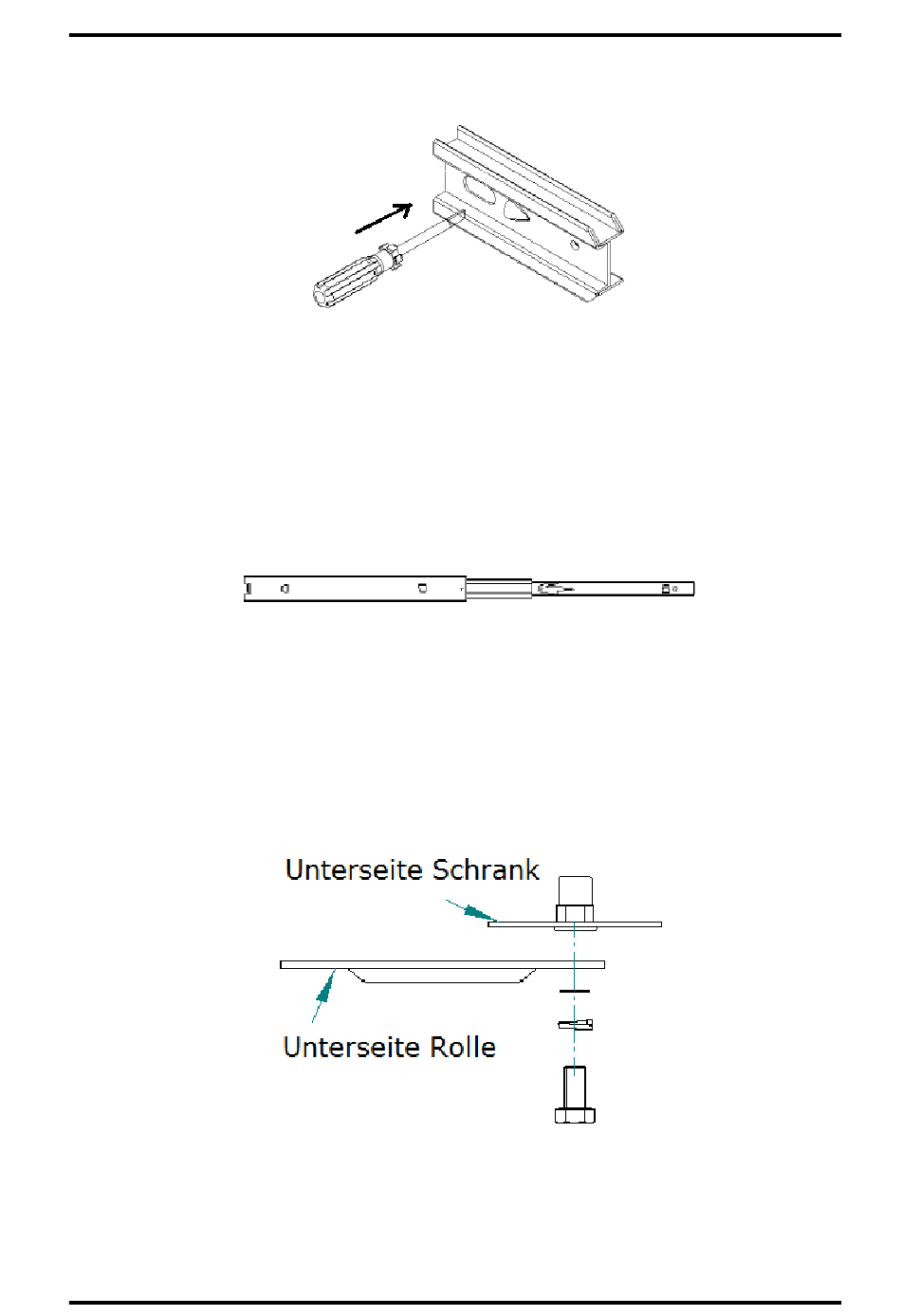

Stecken Sie die Spitze eines Schraubenziehers in die Nut siehe Abb. 1) und
drücken Sie die Sperre runter. Wiederholen Sie das auf der anderen Seite.
Anschließend können Sie die Schublade herausziehen.
2-3-2
Kugelgelagerte Schubladen
•
Bei den kugelgelagerten Schubladen befinden sich hinten sog. Halteclips. Lösen
Sie die Clips indem Sie die kleinen Lösehebel (linke und rechte Seite der
Schublade, innen) gleichzeitig nach oben (recht) bzw. nach unten (links) drücken
und anschließend die Schublade herausziehen.
•
Zum Festmachen einfach die Schublade wieder einführen, die Clips rasten dann
von selber ein.
2-4
MONTAGE DER ROLLEN
•
Montieren Sie die Rollen mit Hilfe der mitgelieferten Schrauben, Scheiben, etc.
HINWEIS: Die Lenkrollen müssen sich beide auf der Seite des Griffs befinden!
20098 – Werkstattwagen X7
Abb. 1
Abb. 3
SEITE 5 VON 6
