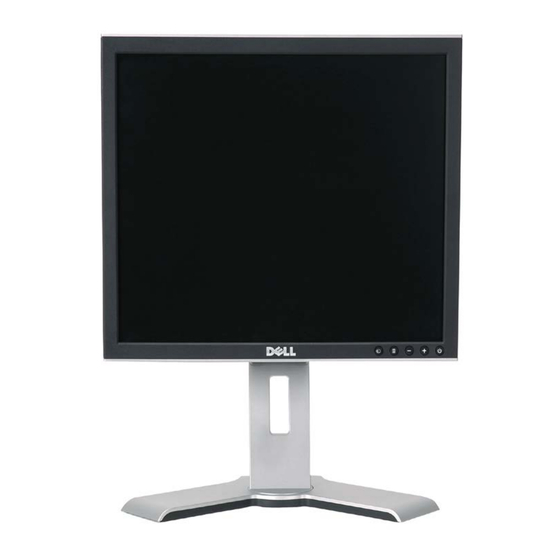

Benutzerhandbuch Dell™ 1707FP Flachbildschirm-
Farbmonitor
Über Ihren Monitor
Vorderansicht
Rückansicht
Seitenansicht
Unteransicht
Technische Daten Monitor
Pflege Ihres Monitors
Verwendung des verstellbaren
Monitorfußes
Anbringen des Fußes
Verlegen der Kabel
Kippen, Schenken und Höhenverstellbarkeit
Abnehmen des Fußes
Einrichten Ihres Monitors
Anschließen Ihres Monitors
Verwendung der vorderen Bedientasten
Verwendung des OSD-Menüs
Einstellen der optimalen Auflösung
Verwendung der Dell Soundbar (optional)
Hinweis, Vorsicht und Achtung
HINWEIS:
Ein HINWEIS kennzeichnet wichtige Informationen zur besseren Nutzung Ihres Computers.
VORSICHT:
VORSICHT kennzeichnet eine mögliche Gefahr von Schäden an Hardware oder von Datenverlust und
stellt Informationen zur Vermeidung des Problems bereit.
ACHTUNG:
ACHTUNG kennzeichnet eine mögliche Gefahr von Schäden, Verletzungen oder Tod.
Änderungen der Informationen in diesem Dokument sind vorbehalten.
© 2006 Dell Inc. Alle Rechte vorbehalten.
Die Reproduktion in beliebiger Weise ohne schriftliche Genehmigung seitens Dell Inc. ist streng verboten.
In diesem Text verwendete Warenzeichen: Dell, das DELL-Logo, Inspiron, Dell Precision, Dimension, OptiPlex, Latitude, PowerEdge, PowerVault,
PowerApp und Dell OpenManage sind Warenzeichen der Dell Inc; Microsoft, Windows und Windows NT sind eingetragene Warenzeichen der
Microsoft Corporation; Adobe ist ein Warenzeichen der Adobe Systems Incorporated, die in bestimmten Gerichtsbarkeiten eingetragen sein
kann. ENERGY STAR ist ein eingetragenes Warenzeichen der U.S. Environmental Protection Agency (US-Umweltschutzbehörde). Als ENERGY
STAR Partner bestätigt die Dell Computer Corporation, dass dieses Produkt den ENERGY STAR Richtlinien für effiziente Energienutzung
entspricht.
Andere in diesem Dokument erwähnte Warenzeichen und Handelsmarken beziehen sich auf die Eigentümer dieser Warenzeichen und
Handelsmarken oder auf deren Produkte. Dell Inc. erhebt keinerlei Eigentumsansprüche auf andere als ihre eigenen Warenzeichen und
Handelsmarken.
Modell 1707FP
Februar 2006 Rev. A01
Drehen Ihres Monitors
Ändern der Ausrichtung Ihres Monitors
Ändern der Ausrichtung Ihres Betriebssystems
Störungsbehebung
Störungsbehebung Monitor
Allgemeine Probleme
Produktspezifische Probleme
USB-Probleme
Störungsbehebung Soundbar
Anhang
FCC-Erklärung
Sicherheitshinweise
Dell Kontaktangaben
Einrichten Ihres Monitors
Werbung
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Dell 1707FP
Inhaltszusammenfassung für Dell 1707FP
- Seite 1 In diesem Text verwendete Warenzeichen: Dell, das DELL-Logo, Inspiron, Dell Precision, Dimension, OptiPlex, Latitude, PowerEdge, PowerVault, PowerApp und Dell OpenManage sind Warenzeichen der Dell Inc; Microsoft, Windows und Windows NT sind eingetragene Warenzeichen der Microsoft Corporation; Adobe ist ein Warenzeichen der Adobe Systems Incorporated, die in bestimmten Gerichtsbarkeiten eingetragen sein kann.
-
Seite 2: Über Ihren Monitor
Werden für die Befestigung des Monitors verwendet. (hinter der angebrachten Basisplatte) 2 Seriennummernetikett mit Strichcode Nehmen Sie auf dieses Etikett Bezug, wenn Sie Dell bezüglich technischer Unterstützung kontaktieren. 3 Schlitz für Sicherheitssperre Befestigen Sie ein Sicherheitsschloss in diesem Schlitz, um Ihren Monitor gegen Diebstahl zu schützen. - Seite 3 Drücken Sie den Monitor nach unten, drücken Sie die Taste, um den Monitor zu entriegeln, und heben Sie dann den Monitor auf die gewünschte Höhe. Unteransicht 1 Netzanschluss Anschluss für das Netzkabel. 2 Dell Anschluss des Netzkabels für die Soundbar (optional). Soundbar- Netzanschluss 3 DVI- Anschluss für das DVI-Kabel Ihres Computers.
-
Seite 4: Technische Daten Monitor
Monitor automatisch "aufgeweckt". Aus der folgenden Tabelle gehen der Stromverbrauch und die Signale der automatischen Energiesparfunktion hervor: VESA-Modi Horizontale Sync Vertikale Sync Video Netzanzeige Leistungsaufnahme Normalbetrieb (Dell Soundbar und USB aktiv) Aktiv Aktiv Aktiv Grün 75 W (max.) -
Seite 5: Universal Serial Bus (Usb) Schnittstelle
Identification Data) über DDC-Protokolle (Display Data Channel) zur Verfügung, so dass sich das System selbst konfigurieren und die Monitoreinstellungen optimieren kann. Falls gewünscht, können Sie die Einstellungen ändern, in den meisten Fällen jedoch erfolgt die Installation des Monitors automatisch. Allgemein Modellnummer 1707FP Flachbildschirm Bildschirmtyp Aktiv-Matrix TFT-LCD Bildschirmabmessungen 17 Zoll (effektive Bildgröße: 17 Zoll) -
Seite 6: Voreingestellte Anzeigemodi
Hintergrundbeleuchtung CCFL (4) Edgelight-System Bildaufbauzeit 8 ms Standard Auflösung Horizontaler Abtastbereich 30 kHz bis 81 kHz (automatisch) Vertikaler Abtastbereich 56 Hz bis 76 Hz (automatisch) Optimale voreingestellte Auflösung 1280 x 1024 bei 60 Hz Höchste voreingestellte Auflösung 1280 x 1024 bei 75 Hz Voreingestellte Anzeigemodi Anzeigemodus Horizontale Frequenz (kHz) -
Seite 7: Umgebungsbedingungen
12,90 Zoll (327,66 mm) Höhe (zusammengeschoben) 14,65 Zoll (372,20 mm) Höhe (ausgezogen) 13,27 Zoll (337,00 mm) Breite 7,16 Zoll (181,90 mm) Tiefe Gewicht mit Verpackung 16,98 lbs (7,70 kg) Gewicht mit montiertem Fuß und Kabeln 13,23 lbs (6,00 kg) 9,13 lbs (4,14 kg) Gewicht ohne montiertem Fuß... -
Seite 8: Verwendung Des Verstellbaren Monitorfußes
Zurück zur Inhaltsseite Verwendung des verstellbaren Monitorfußes Benutzerhandbuch Dell™ 1707FP Flachbildschirm-Farbmonitor Anbringen des Fußes Verlegen der Kabel Kippen, Schenken und Höhenverstellbarkeit Abnehmen des Fußes Anbringen des Fußes HINWEIS: Bei Auslieferung aus dem Werk ist der Fuß demontiert und ausgezogen. 1. Setzen Sie die Aussparung auf der Monitorrückseite auf die beiden Zapfen oben auf dem Fuß. -
Seite 9: Kippen, Schenken Und Höhenverstellbarkeit
Verwenden Sie nach dem Anbringen aller erforderlichen Kabel an Ihren Monitor und den Computer (siehe Anschließen Ihres Monitors für Hinweise über das Anschließen der Kabel) den Kabelhalter, um sämtliche Kabel wie oben abgebildet sauber zu verlegen. Kippen, Schenken und Höhenverstellbarkeit Kippen, Schwenken und Höhenanpassung Ihres Monitors. - Seite 10 VORSICHT: Legen Sie den Monitor mit dem Bildschirm voraus zuerst auf ein weiches Tuch oder ein Kissen und gehen Sie anschließend wie folgt vor, um den Fuß abzunehmen. 1. Drehen Sie den Fuß, um auf die Fußfreigabetaste zugreifen zu können. 2.
- Seite 11 Zurück zur Inhaltsseite Einrichten Ihres Monitors Benutzerhandbuch Dell™ 1707FP Flachbildschirm-Farbmonitor Anschließen Ihres Monitors Verwendung der vorderen Bedientasten Verwendung des Bildschirmmenüs Einstellen der optimalen Auflösung Verwendung der Dell Soundbar (optional) Anschließen Ihres Monitors ACHTUNG: Bevor Sie mit den in diesem Abschnitt beschriebenen Schritten beginnen, lesen und befolgen Sie bitte die Sicherheitshinweise.
-
Seite 12: Verwendung Der Vorderen Bedientasten
Verwenden Sie die Tasten an der Vorderseite des Monitors, um die Bildeinstellungen anzupassen. Verwenden Sie die Eingangsauswahltaste, um zwischen zwei verschiedenen Videosignalen auszuwählen, die an Ihren Monitor angeschlossen sein können. HINWEIS: Wenn der Monitor kein Videosignal erkennt, wird das umhertreibende Dialogfeld "Dell -... -
Seite 13: Verwendung Des Bildschirmmenüs
Selbsttest-Funktionsprüfung" angezeigt. Je nach gewählter Eingangsquelle rollt eines der beiden Eingangsauswahl nachstehend dargestellten Dialogfelder über den Bildschirm. oder Die Menütaste wird verwendet, um das Bildschirmmenü (OSD-Menü) aufzurufen und zu beenden sowie die Menüs und Untermenüs zu beenden. Siehe Verwendung des Bildschirmmenüs. - Seite 14 oder HINWEIS: Positionierung und Bildeinstellungen stehen nur zur Verfügung, wenn Sie einen analogen Anschluss (VGA) verwenden. 2. Drücken Sie die Tasten - und +, um zwischen den Einstellungsoptionen zu navigieren. Wenn Sie von einem Symbol zum anderen wechseln, wird der Optionsname markiert. Eine vollständige Liste aller verfügbaren Optionen des Monitors finden Sie in der nachstehenden Tabelle.
- Seite 15 Drücken Sie die Taste +, um den Kontrast zu erhöhen bzw. die Taste -, um den Kontrast zu verringern (min. 0 ~ max. 100). HINWEIS: Wenn Sie DVI als Quelle verwenden, steht die Kontrastregelung nicht zur Verfügung. Positionierung: Mit dieser Funktion wird der Anzeigebereich auf dem Monitorbildschirm verschoben. Horizontal Wenn Sie Änderungen an den horizontalen und vertikalen Einstellungen vornehmen, ändert sich die Größe des Anzeigebereichs nicht.
- Seite 16 Bildeinstellungen: Die Einstellungen Phase und Pixeluhr ermöglichen Ihnen eine Feinabstimmung der Einstellungen Ihres Monitors je nach Ihren persönlichen Wünschen. Auf diese Einstellungen können Sie über das OSD-Hauptmenü durch Wahl des Menüpunkts Bildeinstellungen zugreifen. Pixeltakt (Grobeinstellung) Verwenden Sie die Tasten - und +, um Einstellungen vorzunehmen. (Minimum: 0 ~ Maximum: 100) Falls Sie durch Einstellung der Phase keine zufriedenstellenden Ergebnisse erzielen, verwenden Sie zunächst die Pixeluhr (Grobeinstellung) und anschließend Phase erneut die Phase (Feineinstellung).
- Seite 17 Benutzer (Bildbearbeitung, Multimedia, Filme, etc.) Normal-Voreinstellung wird verwendet, um die Standard-Farbeinstellungen (Werkseinstellungen) aufzurufen. Diese Einstellung entspricht gleichzeitig dem Standardfarbraum für "sRGB". Benutzer: Verwenden Sie die Plus- und Minus-Tasten, um die drei Farben (R, G, B) unabhängig von einander in Einzelschritten von 0 bis 100 anzupassen. OSD- Mithilfe dieses Menüs passen Sie die OSD-Einstellungen an, darunter die Anzeigeposition, die Dauer, wie lange das OSD-Menü...
- Seite 18 Sie können auswählen, ob die Tonausgabe aktiv oder inaktiv sein soll, wenn der Monitor sich im Energiesparmodus befindet. Ja — aktiviert die Tonausgabe Nein — deaktiviert die Tonausgabe (Standard) HINWEIS: Ist die Dell Soundbar nicht ordnungsgemäß an den Monitor angeschlossen, steht das Audiomenü nicht zur Verfügung. Zurücksetzen: Setzt alle OSD-Menüoptionen auf die Werkseinstellungen zurück.
- Seite 19 Beenden — Wählen Sie diese Option, um das Werkseinstellungsmenü zu beenden, ohne die OSD-Optionen zurückzusetzen. Nur Positionseinstellungen — Setzt die Einstellungen der Bildposition auf die ursprünglichen Werkseinstellungen zurück. Nur Farbeinstellungen — Setzt die Einstellungen für Rot, Grün und Blau auf ihre ursprünglichen Werkseinstellungen zurück und stellt die Standardeinstellungen für Normal-Voreinstellung wieder her.
-
Seite 20: Verwendung Der Dell Soundbar (Optional)
Verwendung der Dell Soundbar (optional) Die Dell Sound Bar ist ein Zweikanal-Lautsprechersystem, das an Dell-Flachbildschirmen angebracht werden kann. An der Sound Bar befinden sich folgende Elemente: ein Drehregler zum Einstellen der Gesamtlautstärke und zum Ein-/Ausschalten des Systems, eine blaue LED zur Betriebsanzeige und zwei Kopfhöreranschlüsse. - Seite 21 Verbinden Sie den grünen Mini-Stereostecker der Sound Bar mit dem Audioausgang des Computers. HINWEIS: Der 12V DC-Anschluss der Sound Bar darf nur für die optionale Dell Sound Bar verwendet werden. VORSICHT: Verwenden Sie den Anschluss ausschließlich für die Dell Sound Bar.
- Seite 23 Nachdem Sie Ihren Monitor gedreht haben, müssen Sie wie folgt vorgehen, um die Ausrichtung Ihres Betriebssystems zu ändern. HINWEIS: Wenn Sie den Monitor nicht mit einem Dell-Computer verwenden, müssen Sie die Grafiktreiber- Website oder die Website Ihres Computerherstellers besuchen, um Informationen über das Ändern der Ausrichtung Ihres Betriebssystems zu erhalten.
- Seite 24 Zurück zur Inhaltsseite...
-
Seite 25: Störungsbehebung
Sie bitte sowohl digitale (weißer Stecker) als auch Analoge (blauer Stecker) Kabel von der Rückseite des Computers. 3. Schalten Sie den Monitor ein. Das umhertreibende Dialogfeld "Dell - Selbsttest-Funktionsprüfung" sollte vor einem schwarzen Hintergrund angezeigt werden, wenn der Monitor kein Videosignal erkennt und ordnungsgemäß funktioniert. Im Selbsttestmodus bleibt die Netz-LED grün. -
Seite 26: Allgemeine Probleme
hoch oder zu niedrig für den Monitor sein. Siehe Technische Daten Monitor für die horizontalen und vertikalen Frequenzbereiche, die von diesem Monitor unterstützt werden. Der empfohlene Modus ist 1280 X 1024 bei 60Hz. Gelegentlich erscheint auch keine Warnmeldung, aber der Bildschirm zeigt nichts an. Diese könnte darauf hinweisen, dass der Monitor sich nicht mit dem Computer synchronisieren kann oder dass der Monitor sich im Energiesparmodus befindet. -
Seite 27: Produktspezifische Probleme
Überprüfen Sie die Stecker auf verbogene oder abgebrochene Stifte. Starten Sie im "abgesicherten Modus". LCD zerkratzt Bildschirm weist Kratzer Schalten Sie den Monitor aus und reinigen Sie den Bildschirm. oder Schmutzflecken auf Für Hinweise zur Reinigung siehe Pflege Ihres Monitors. Sicherheitsrelevante Sichtbare Anzeichen von Nehmen Sie keine Behebungsversuche vor. - Seite 28 (eingebaute Vergewissern Sie sich, dass das Netzkabel der Soundbar an den Monitor Gleichstromversorgung angeschlossen ist. beim 1905FP ) Vergewissern Sie sich, dass der Monitor mit Strom versorgt wird. Falls der Monitor nicht mit Strom versorgt wird, siehe Störungsbehebung Monitor für allgemeine Monitorprobleme. Kein Ton Soundbar wird mit Strom Schließen Sie das Audioeingangskabel an die Audioausgangsbuchse des...
-
Seite 29: Fcc-Erklärung
2. Dieses Gerät muss jegliche empfangenen Funkstörungen hinnehmen, einschließlich Störungen, die zu unbeabsichtigtem Betrieb führen können. HINWEIS:Die FCC-Regularien besagen, dass Änderungen und/oder Modifikationen, die nicht ausdrücklich von Dell Inc. zugelassen sind, Ihre Berechtigung zum Betrieb der Ausrüstung erlöschen lassen können. -
Seite 30: Dell Kontaktangaben
HINWEIS: Gebührenfreie Rufnummern gelten innerhalb der jeweils angegebenen Länder. HINWEIS: In manchen Ländern ist die spezifische Unterstützung für Dell XPS™ tragbare Computer über eine extra für die jeweiligen Länder aufgeführte Rufnummer verfügbar. Finden Sie keine spezifisch für XPS-tragbare Computer aufgelistete Telefonnummer, dann können Sie über die aufgelistete Unterstützungsnummer mit Dell Kontakt aufnehmen. Ihr Anruf wird entsprechend... - Seite 31 Verwenden Sie bitte die elektronischen Adressen, Telefonnummern und Vorwahlen in der nachstehenden Tabelle, um sich mit Dell in Verbindung zu setzen. Falls Sie nicht sicher sind, welche Vorwahlen Sie verwenden müssen, informieren Sie sich bitte bei dem örtlichen oder internationalen Telekommunikationsanbieter.
- Seite 32 Technische Unterstützung Fax 592 818 1350 Technische Unterstützung (Dell Dimension und Inspiron) Gebührenfrei: 800 858 2968 Technische Unterstützung (OptiPlex, Latitude und Dell Precision) Gebührenfrei: 800 858 0950 Technische Unterstützung (Server und Speichersysteme) Gebührenfrei: 800 858 0960 Gebührenfrei: 800 858 2920 Technische Unterstützung (Projektoren, PDAs, Switches, Router etc.)
- Seite 33 Ländervorwahl: 420 Technisch Fax 22537 2728 Telefonzentrale 22537 2711 Website: support.euro.dell.com Technische Unterstützung nur für XPS tragbare Computer 7010 0074 Technische Unterstützung für alle sonstigen Dell-Computer 7023 0182 Dänemark (Kopenhagen) Kundendienst (Relational) 7023 0184 Internationaler Zugangscode: 00 Kundendienst Privatkunden/Kleinunternehmen 3287 5505...
- Seite 34 Allgemeine Unterstützung Gebührenfrei: 1-877-270-4609 Website: support.ap.dell.com Technische Unterstützung E-Mail: HK_support@Dell.com Technische Unterstützung (Dimension und Inspiron) 2969 3188 Technische Unterstützung (OptiPlex, Latitude und Dell Precision) 2969 3191 Hongkong Technische Unterstützung (PowerApp, PowerEdge, PowerConnect und PowerVault) 2969 3196 Internationaler Zugangscode: 001 Kundendienst 3416 0910 Ländervorwahl: 852...
- Seite 35 Gebührenfrei: 0120-198-226 Technische Unterstützung außerhalb Japans (Dimension und Inspiron) 81-44-520-1435 Technische Unterstützung (Dell Precision, OptiPlex und Latitude) Gebührenfrei: 0120-198-433 Technische Unterstützung außerhalb Japans (Dell Precision, OptiPlex und Latitude) 81-44-556-3894 Technische Unterstützung (PDAs, Projektoren, Drucker, Router) Gebührenfrei: 0120-981-690 Japan (Kawasaki) Technische Unterstützung außerhalb Japans (PDAs, Projektoren, Drucker, Router)
- Seite 36 34 160 910 Ländervorwahl: 853 Vertrieb Transaktionen (Xiamen, China) 29 693 115 Website: support.ap.dell.com Technische Unterstützung (Dell Precision, OptiPlex und Latitude) Gebührenfrei: 1 800 880 193 Malaysia (Penang) Technische Unterstützung (Dimension, Inspiron sowie Elektronik und Zubehör) Gebührenfrei: 1 800 881 306 Internationaler Zugangscode: 00 Technische Unterstützung (PowerApp, PowerEdge, PowerConnect und PowerVault)
- Seite 37 Website: support.ap.dell.com Technische Unterstützung (Dimension, Inspiron sowie Elektronik und Zubehör) Gebührenfrei: 1800 394 7430 Singapur (Singapur) Technische Unterstützung (OptiPlex, Latitude und Dell Precision) Gebührenfrei: 1800 394 7488 Internationaler Zugangscode: 005 Technische Unterstützung (PowerApp, PowerEdge, PowerConnect und PowerVault) Gebührenfrei: 1800 394 7478 Ländervorwahl: 65...
- Seite 38 08 590 05 185 Website: support.euro.dell.com E-Mail: Tech_support_central_Europe@dell.com Technische Unterstützung nur für XPS tragbare Computer 0848 33 88 57 Schweiz (Genf) Technische Unterstützung (Privatkunden/Kleinunternehmen) für alle sonstigen Dell-Produkte 0844 811 411 Internationaler Zugangscode: 00 Technische Unterstützung (Firmenkunden) 0844 822 844 Ländervorwahl: 41...
- Seite 39 Allgemeine Unterstützung Gebührenfrei: 000-413-598-2521 Automatisierter Bestellstatusservice Gebührenfrei: 1-800-433-9014 AutoTech (tragbare und Desktop-Computer) Gebührenfrei: 1-800-247-9362 Hardware- und Garantieunterstützung (Dell-TV, Drucker und Projektoren) für Beziehungskunden Gebührenfrei 1-877-459-7298 XPS-Unterstützung für amerikanische Verbraucher Gebührenfrei: 1-800-232-8544 Verbraucherunterstützung (Privatkunden/Heimbüros) für alle sonstigen Dell-Produkte Gebührenfrei: 1-800-624-9896 Kundendienst Gebührenfrei: 1-800-624-9897...
- Seite 40 Gebührenfrei: 1-888-798-7561 Vertrieb Software und Peripheriegeräte Gebührenfrei: 1-800-671-3355 Vertrieb Ersatzteile Gebührenfrei: 1-800-357-3355 Vertrieb Service- und Gewährleistungsdienste Gebührenfrei: 1-800-247-4618 Gebührenfrei: 1-800-727-8320 Gebührenfrei: 1-877-DELLTTY Dell Service für Sprach- und Gehörgeschädigte (1-877-335-5889) U.S. Jungferninseln Allgemeine Unterstützung 1-877-673-3355 Venezuela Allgemeine Unterstützung 8001-3605 Installation Ihres Monitors Um eine PDF-Datei (Datei mit Dateierweiterung .pdf) anzuzeigen, klicken Sie bitte auf den Titel des Dokuments.
