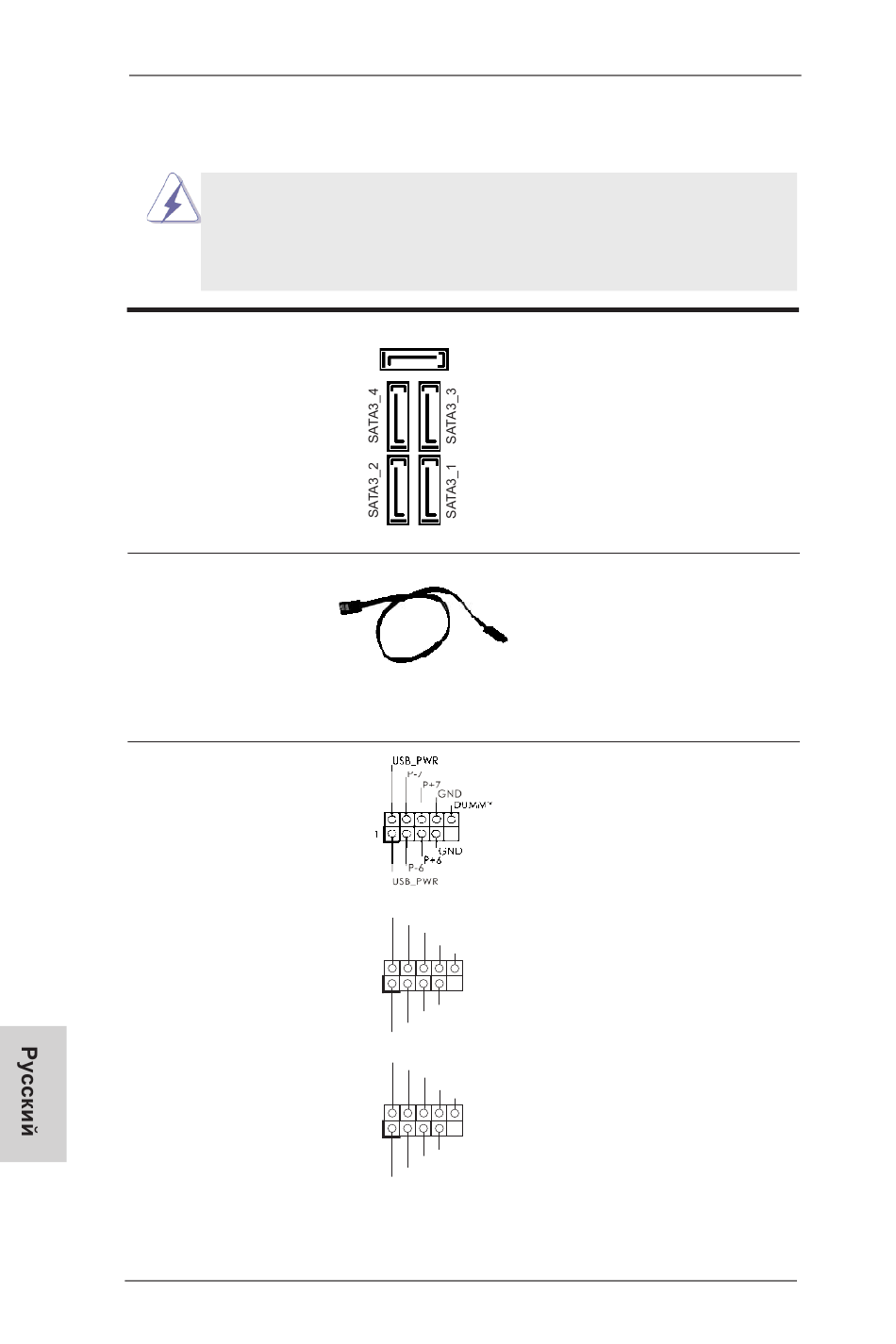

Колодки и разъемы на плате
Имеющиеся на плате колодки и разъемы НЕ ЯВЛЯЮТСЯ
контактами для перемычек. НЕ УСТАНАВЛИВАЙТЕ перемычки
на эти колодки и разъемы – это приведет к необратимому
повреждению материнской платы!
Разъемы Serial ATA3
(SATA3_1, см. стр. 2, п. 15)
(SATA3_2, см. стр. 2, п. 16)
(SATA3_3, см. стр. 2, п. 14)
(SATA3_4, см. стр. 2, п. 13)
(SATA3_5, см. стр. 2, п. 12)
Информационный
кабель Serial ATA (SATA)
(дополнительно)
Колодка USB 2.0
(9-контактный USB6_7)
(см. стр. 2, п. 28)
(9-контактный USB8_9)
(см. стр. 2, п. 27)
(9-контактный USB10_11)
(см. стр. 2, п. 25)
116
SATA3_5
USB_PWR
P-9
P+9
GND
DUMMY
1
GND
P+8
P-8
USB_PWR
USB_PWR
P-11
P+11
GND
DUMMY
1
GND
P+10
P-10
USB_PWR
ASRock A75 Pro4/MVP Motherboard
Пять соединителя Serial ATA3
предназначаются для
подключения внутренних
устройств хранения с
использованием нтерфейсных
кабелей SATA3. В настоящее
время интерфейс SATA
допускает скорость передачи
данных до \ 6,0 Гбит/с.
Информационный кабель
интерфейса SATA3 не является
направленным. Любой из его
соединителей может быть
подключен либо к жесткому
диску интерфейса SATA3 либо к
материнской плате.
Помимо два стандартных
портов USB 2.0 на панели ввода-
вывода, на данной материнской
плате предусмотрено три разъема
USB 2.0. Каждый разъем USB 2.0
поддерживает два порта USB 2.0.
