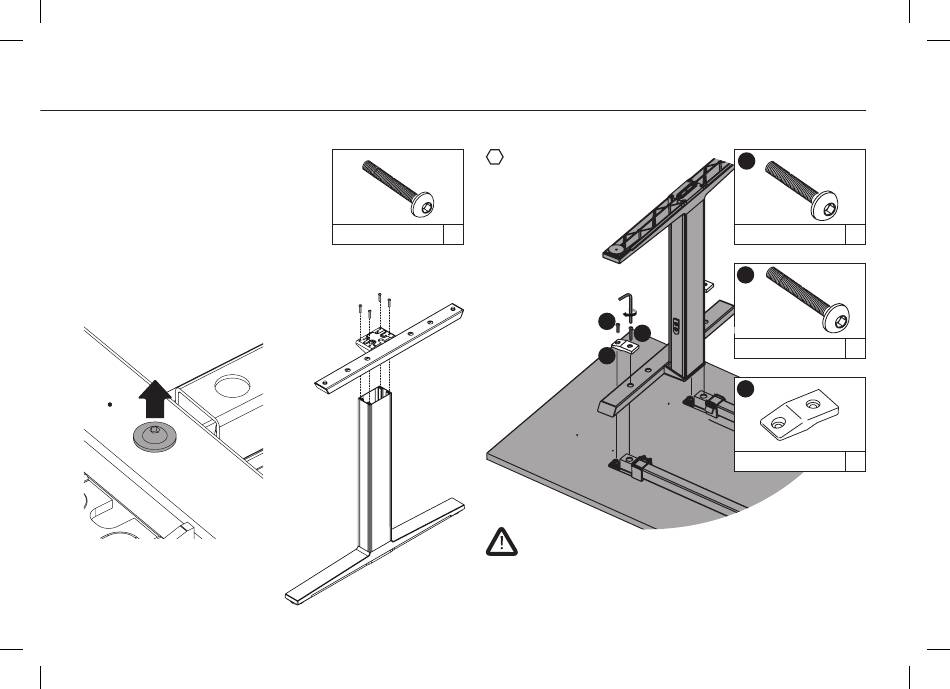

WANGEN AN EINTEILIGEN RAHMEN MONTIEREN

MOUNTING SLAB-ENDS TO ONE-PART FRAME

MONTER LES CHANTS SUR LE CADRE MONOBLOC

Vor Montage, Transportschraube
lösen. (wird nicht mehr benötigt)
Release transportation screw before
assembling. (is not needed anymore)
Desserrer la vis de transport avant
de monter. (n'est plus nécessaire)
5mm
D990938
GWSR-LKIS-VZ-M6*30 8x
Montage T-Fuß: Wange auf Innenseite der Konsole!
Mounting T-leg: Mount slab-end on the inside of the console!
Montage Pied T: Chant sur la partie inférieure de la console!
a
D990570
GWSR-LKIS-VZ-M8x40
b
a
D990660
b
GWSR-LKIS-VZ-M8x50
c
c
D103540
4
4x
4x
4x
