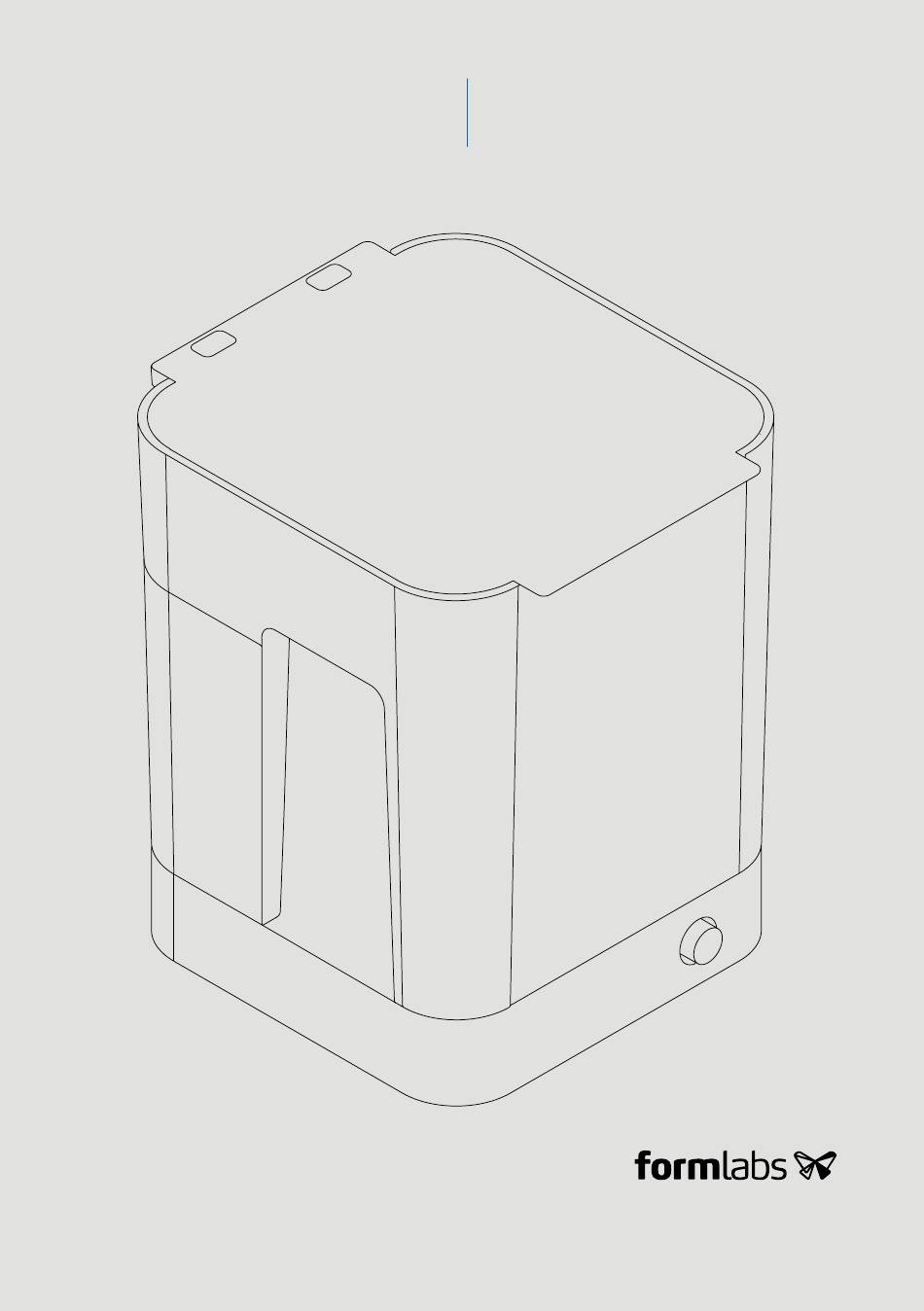

- Seite 1 Installations- und Form Wash Anwendungshinsweise...
-
Seite 2: Installations- Und Anwendungshinsweise
Installations- und Anwendungshinsweise Form Wash Desktop Stereolithografie Druckteil-Reiniger Übersetzung der englischen Originalanweisungen ins Deutsche Lesen Sie dieses Handbuch sorgfältig durch und bewahren Sie es auf. November 2019 REV 01 © Formlabs... -
Seite 3: Inhaltsverzeichnis
Verwendung des Form Wash . . . . . . . . . . . . . . . . . . . - Seite 4 Fehlerbehebung und Reparatur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32 Aus- und wieder einschalten .
-
Seite 5: Haftungsausschluss
Lesen Sie dieses Handbuch und die Sicherheitshinweise aufmerksam durch, bevor Sie den Form Wash verwenden. Nichtbeachtung kann zu schweren Verletzungen WARNUNG oder zum Tod führen. HAFTUNGSAUSSCHLUSS Formlabs hat alle Anstrengungen unternommen, diese Anweisungen so klar, vollständig und korrekt wie möglich zu machen. Die Informationen in diesem Dokument umfassen allgemeine Beschreibungen und/oder technische Merkmale der Leistung der im Lieferumfang enthaltenen Produkte. -
Seite 6: Vorwort
Vorwort Wir gratulieren Ihnen zum Kauf des Form Wash. Wir bedanken uns bei Ihnen im Namen der Mitarbeiter, die Formlabs Technologie fertigen und den Service zu den Produkten leisten. Die Anweisungen in diesem Handbuch bieten fachkundigen Personen Informationen zum Verständnis von Sicherheit, Einrichtung, Installation, Betrieb und Wartung des Form Wash. - Seite 7 Formlabs Hardware. Sofern nichts anderes angegeben ist, stellen die Nutzungsbestimmungen einschließlich der Garantie die vollständige Vereinbarung zwischen Ihnen und Formlabs hinsichtlich der Wartung und jeglichem Produkt, das Sie von Formlabs gekauft haben, dar und ersetzt alle vorherigen oder zeitgleichen Kommunikationen, Angebote oder Vereinbarungen zwischen Ihnen und Formlabs, sei es in elektronischer, mündlicher oder schriftlicher Form.
-
Seite 8: Einleitung
Einleitung Verwendungszweck Der Form Wash entfernt ungehärtetes flüssiges Kunstharz automatisch von der Oberfläche von 3D-Druckteilen. Die endgültigen Leistungsmerkmale des gehärteten Photopolymer- Kunstharzes variieren gemäß der Einhaltung der Gebrauchsanweisung, Anwendung, Betriebszustände, der kombinierten Materialien, der Endanwendung oder anderer Faktoren. In einigen Fällen kann der additive Fertigungsprozess naturgemäß zu variablen Leistungsmerkmalen zwischen den Fertigungsläufen oder innerhalb eines bestimmten... -
Seite 9: Produktbestandteile
Lösungsmittel. Nicht im Lieferumfang enthalten. Löst flüssiges Kunstharz von den Oberflächen der Druckteile auf. Der Form Wash bietet Stauraum für die am häufigsten verwendeten Werkzeuge während des Reinigungsprozesses von Druckteilen. Seitenschneider. Zum vorsichtigen Entfernen der Stützstrukturspitzen von den Druckteilen. ... -
Seite 10: Technische Spezifikationen
Magnetisch gekoppeltes Laufrad Form Wash Bedienelemente Wenn der Form Wash an den Strom angeschlossen ist, nutzen Sie den Knopf, um das Gerät zu programmieren und zu bedienen: • Drehen Sie den Knopf gegen den Uhrzeigersinn oder im Uhrzeigersinn, um zwischen den Menüpunkten zu wechseln. - Seite 11 Nach Beginn des Waschzyklus zeigt das Display die verbleibende Dauer und weitere Menüoptionen an: • Pause (Anhalten): Hält die Bewegung an und hebt die Plattform mit der Korbhalterung an, während die verbleibende Zeit im Waschvorgang angehalten wird. • End (Beenden): Hält die Bewegung an und hebt die Plattform mit der Korbhalterung an, während die verbleibende Zeit im Waschzyklus gelöscht wird.
-
Seite 12: Sicherheitswarnungen
Der Form Wash ist ein professionelles Gerät, das elektronische Komponenten enthält. Wie bei jedem derartigen Gerät gilt: • Bedienen Sie den Form Wash niemals mit einem beschädigten Netzkabel oder Stecker. • Trennen Sie vor der Reinigung immer das Netzkabel vom Strom. -
Seite 13: Funkstörung
3.1.3 Kunstharz Behandeln Sie Formlabs Kunstharz wie jede andere Haushaltschemikalie. Befolgen Sie die üblichen Sicherheitsvorkehrungen für Chemikalien sowie die Handhabungshinweise für Formlabs Kunstharz. Tragen Sie bei der Handhabung von flüssigem Kunstharz oder Lösungsmitteln stets Handschuhe. Bei Verschlucken: Sofort Giftinformationszentrum oder Arzt anrufen. ... -
Seite 14: Persönliche Schutzausrüstung (Psa)
Acht. Tragen Sie eine Schutzbrille und Handschuhe, um Haut und Augen zu schützen. Spezifikationen der zu verwendenden Werkzeuge Der Form Wash darf nur mit dem bereitgestellten Zubehör und den zusätzlich von Formlabs empfohlenen Werkzeugen eingesetzt werden. Zubehör und Material von Drittanbietern kann Schäden verursachen. -
Seite 15: Vorbereitung Und Einrichtung
Berücksichtigen Sie das Gewicht und die Abmessungen des zu installierenden Produkts. HINWEIS Kaufen Sie für eine schnelle und unkomplizierte Einrichtung 10 Liter des Lösungsmittels Ihrer Wahl im Voraus und lesen Sie den Überblick des Form Wash Systems, bevor Sie beginnen. Einrichten der Arbeitsfläche So erzielen Sie die besten Ergebnisse: 1. - Seite 16 2. Gießen oder pumpen Sie Lösungsmittel in den Waschbehälter bis zu einem Pegel zwischen der unteren (7,8 l) und oberen (8,6 l) Markierung. Weitere Informationen zur Verwendung der Hebepumpe erhalten Sie unter support.formlabs.com. 4.3.3 Anschluss des Netzteils Schließen Sie das Netzkabel und das externe Netzteil an den Form Wash sowie eine Stromquelle an.
-
Seite 17: Transport Des Form Wash
Der Form Wash enthält einen USB-Anschluss für die Möglichkeit von zukünftigen Firmwareupdates. HINWEIS 4.3.4 Kalibrierung des Aräometers (nur IPA) Wenn Sie den Form Wash mit IPA (oder einem anderen Lösungsmittel mit derselben spezifischen Dichte) gefüllt haben, kalibrieren Sie das bereitgestellte Aräometer. Sobald es kalibriert ist, kann das Aräometer genutzt werden, um zu bestimmen, wann... - Seite 18 12. Legen Sie die Schaumstoffabdeckung auf den Form Wash. 13. Verschließen Sie den Karton mit Klebeband. Legen Sie beim Versand eines Geräts an Formlabs zur Wartung nicht das Zubehör oder das Netzteil bei. Zubehör wird nach der Wartung nicht zurückgesendet. Die HINWEIS Originalverpackung ist für die Inanspruchnahme der Garantieleistung erforderlich.
-
Seite 19: Verwendung Des Form Wash
Verwendung des Form Wash Betriebsumgebung Bedienen Sie den Form Wash in einem gut belüfteten Raum mit einer Temperatur zwischen 18 und 28 °C (64 bis 82 °F). Für optimale Leistung sollte dieser Temperaturbereich nicht überschritten werden. Waschen 5.2.1 Legen Sie das Druckteil ein Um ein Druckteil zu waschen: 1. - Seite 20 Lösungsmittel, die sich leicht an der Luft verflüchtigen. Lösungsmittel, die sich nicht leicht verflüchtigen, wie Tripropylenmonomethylether (TPM), sollten mit einer zweiten Wasserspülung von den Teilen entfernt werden. Auf support.formlabs.com finden Sie zusätzliche Informationen über den Einsatz spezifischer Lösungsmittel. Sorgen Sie während des Verdunstens des Lösungsmittel für ausreichende Belüftung. Befolgen Sie...
-
Seite 21: Überlegungen Für Spezifische Geometrien
Harz in unerwünschten Bereichen zu vermeiden. Druckluft kann dabei helfen, interne Kanäle vor dem Trocknen zu leeren. Lassen Sie die Druckteile außerhalb des Form Wash trocknen, um den nächsten Waschvorgang unverzüglich zu starten. Achten Sie beim Entfernen nasser Teile aus der Konstruktionsplattform besonders sorgfältig auf scharfe Objekte sowie rutschigen Untergrund. -
Seite 22: Gerätemanagement
Unabhängig davon, ob die Konstruktionsplattform oder ein Korb für den Waschvorgang zum Einsatz kommt, die maximale Einzelgröße für Druckteile, die in Form Wash gespült werden können, beträgt immer 14,5 × 14,5 × 17,5 cm (5,7 x 5,7 x 6,9 in). - Seite 23 Messung der Harzkonzentration des Lösungsmittels Durch die fortschreitende Reinigung von Druckteilen erhöht sich die Flüssigharzkonzentration des Lösungsmittels, wodurch die Effizienz des Form Wash sinkt. Ersetzen Sie das Lösungsmittel, wenn kein effektives Waschen mehr möglich ist und Druckteile nach dem Waschen eine klebrige Oberfläche aufweisen.
-
Seite 24: Notfall- Und Ausnahmesituationen
Zum vollständigen Ausschalten des Form Wash trennen Sie das Netzkabel von der Stromquelle. Stellen Sie sicher, dass entweder die Steckdose oder das Netzteil leicht zugänglich ist. Das Display des Form Wash geht automatisch aus, wenn das Gerät einige Zeit lang inaktiv war. 5.4.4 Aktualisieren der Firmware Der Form Wash verfügt über einen USB-Anschluss für zukünftige Firmwareupdates. - Seite 25 Halten Sie deshalb Flaschen wenn möglich geschlossen. Beseitigen Sie ausgelaufenes Kunstharz umgehend und untersuchen Sie das Display oder den Drehknopf des Form Wash, um kosmetische oder funktionelle Schäden am Gerät zu minimieren. Wenn versehentlich Kunstharz ausgelaufen ist, muss das Problem mit Fotos dokumentiert und das Gerät so gut wie möglich gereinigt werden.
-
Seite 26: Wartung
Wartung • Formlabs bietet für Personen jedes Kenntnisstands Informationen zur Installation, Bedienung und Wartung des Form Wash. Der Form Wash darf nur von einer WARNUNG qualifizierten oder geschulten Person gewartet werden. • Öffnen Sie den Form Wash nicht und/oder untersuchen Sie nicht seine internen Komponenten, sofern Sie dazu nicht von Formlabs oder einem autorisierten Vertriebspartner angeleitet werden. -
Seite 27: Alle 3 Monate
Messen Sie die Harzkonzentration des Lösungsmittels regelmäßig mit einem kalibrierten Aräometer. Wenn Sie IPA oder ein anderes Lösungsmittel mit derselben spezifischen Dichte zum Waschen verwenden, setzen Sie das mit dem Form Wash bereitgestellte Aräometer ein. Weitere Informationen zum Kalibrieren des Aräometers finden Sie unter 5.4.2 Messung der Harzkonzentration des Lösungsmittels. -
Seite 28: Geplante Wartungsmaßnahmen
über die Verbesserungen, die bei jeder neuen Version dazukommen, zu erfahren. Zum Aktualisieren der Firmware: 1. Schließen Sie den Form Wash mit einem USB-Kabel an einen Computer an, der über die neueste PreForm Version verfügt. 2. Suchen Sie das Form Wash/Cure Updater Tool im Installationsordner von PreForm und führen Sie es aus, um Firmwareupdates zu erhalten und die Firmware zu aktualisieren. - Seite 29 Sie den Deckel direkt auf die Oberseite des Behälters ab. 6.5.3 Entsorgung von verbrauchten Lösungsmitteln Formlabs empfiehlt eine sichere und verantwortungsvolle Handhabung von Materialien und Geräten. Dazu gehört auch Lösungsmittel. Beziehen Sie sich primär auf das Sicherheitsdatenblatt (SDB) des Lösungsmittel-Zulieferers zu den Themen Lagerung und Handhabung. Prüfen Sie die örtliche Gesetzgebung und Möglichkeiten zum Recyceln und Entsorgen von Lösungsmittel,...
-
Seite 30: Fehlerbehebung Und Reparatur
3. Schließen Sie das Netzkabel wieder an, um das Gerät wieder in Betrieb zu nehmen. Fehlerbehebung Im Falle eines Fehlers oder anormalen Verhaltens des Form Wash beziehen Sie sich auf die folgenden Fehler, Ursachen und Lösungsvorschläge. Schließen Sie die anfänglichen Schritte zur Fehlerbehebung ab und dokumentieren Sie die Ergebnisse sorgfältig. -
Seite 31: Demontage Und Reparatur
Oberflächen im Lösungsmittel ist zu hoch Demontage und Reparatur Alle Schritte, bei denen der Form Wash geöffnet und/oder interne Komponenten überprüft werden, sollten von Fachleuten unter Anleitung von Formlabs oder einem WARNUNG zertifizierten Dienstleister durchgeführt werden. Kontaktieren Sie Formlabs oder einen zertifizierten Dienstleister, um Anweisungen und eine Genehmigung für Reparaturarbeiten zu erhalten. -
Seite 32: Entsorgung
Entsorgung von Verpackungsabfall Bewahren Sie die Verpackung für den Transport des Form Wash auf. Die Verpackungsmaterialien des Form Wash sind so hergestellt, dass sie für den Transport oder Versand wiederverwendet werden können. Die Verpackung besteht aus Karton und kunststoffbasierten Materialien. Entsorgen Sie Verpackungen über Ihre lokale Abfallentsorgungs- und Recyclinganlagen. -
Seite 33: Index
Index Aräometer 12, 18, 19, 25, 28, 29, Motor 32 Auspacken 17 Außendeckel 11, 18, 20, 22, 25, 29, 31, 32, Reinigen 12, 21, 23, 24, 25, 28, 29, 31 33, 36 Sauber 14, 16, 24, 26, 29, 31 Betrieb 14, 15, 17, 32 Sicherheit 8, 10, 12, 14, 15, 26 Sicherheitsdatenblatt 15, 16, 27, 31, 34... -
Seite 34: Glossar
Form Wash gekoppelt und bewegt das Lösungsmittel während des Waschvorgangs. Laufradmotor Der Laufradmotor in der Basis des Form Wash setzt Magneten ein, um das Laufrad im Waschbehälter zu bewegen. Innendeckel Ein zweiter Deckel mit Scharnieren lässt sich für die Aufnahme von Lösungsmittel öffnen und schließen und ermöglicht das Anheben oder... - Seite 35 BEGRIFF BEDEUTUNG USB-Anschluss Der Form Wash kann über USB mit einem Computer verbunden werden. Der Anschluss ist mit der Hauptplatine verbunden und ist von der Rückseite des Geräts zugänglich. Waschbehälter Ein abnehmbarer Behälter im Form Wash fasst maximal 8,6 l Lösungsmittel. Ein rotierendes Laufrad am Boden bewegt das Lösungsmittel.
