HINWEIS
▪ Stromversorgungskabel
müssen unbedingt örtlich voneinander getrennt verlegt
werden. Stromversorgungskabel
Übertragungskabel dürfen sich überkreuzen, aber sie
dürfen NICHT direkt parallel nebeneinander verlaufen.
▪ Damit keine elektromagnetischen Interferenzen und
Störungen auftreten, sollten die beiden Kabel STETS
mindestens 50 mm entfernt voneinander sein.
WARNUNG
Treffen Sie geeignete Maßnahmen, um zu verhindern,
dass das Gerät von Kleinlebewesen als Unterschlupf
verwendet wird. Kleinlebewesen, die in Kontakt mit
elektrischen Teilen kommen, können Funktionsstörungen,
Rauch oder Feuer verursachen.
a Klemmleiste
b Block für elektrische Komponenten
c Kabelhalter
5 Die Kabelenden um ungefähr 15 mm abisolieren.
6 An den Klemmleisten darauf achten, dass die Farben der
Drähte den Anschlussnummern entsprechen. Dann die Drähte
fest mit den entsprechenden Anschlüssen verschrauben.
7 Das Erdungskabel am entsprechenden Anschluss anschließen.
8 Mit den Anschlussschrauben die Drähte sicher fixieren.
9 An den Drähten ziehen, um zu prüfen, dass sie fest sitzen,
dann mit der Kabelhalterung die Kabel fixieren.
10 Verlegen Sie die Kabel so, dass die Wartungsblende gut
schließt; dann die Wartungsblende schließen.

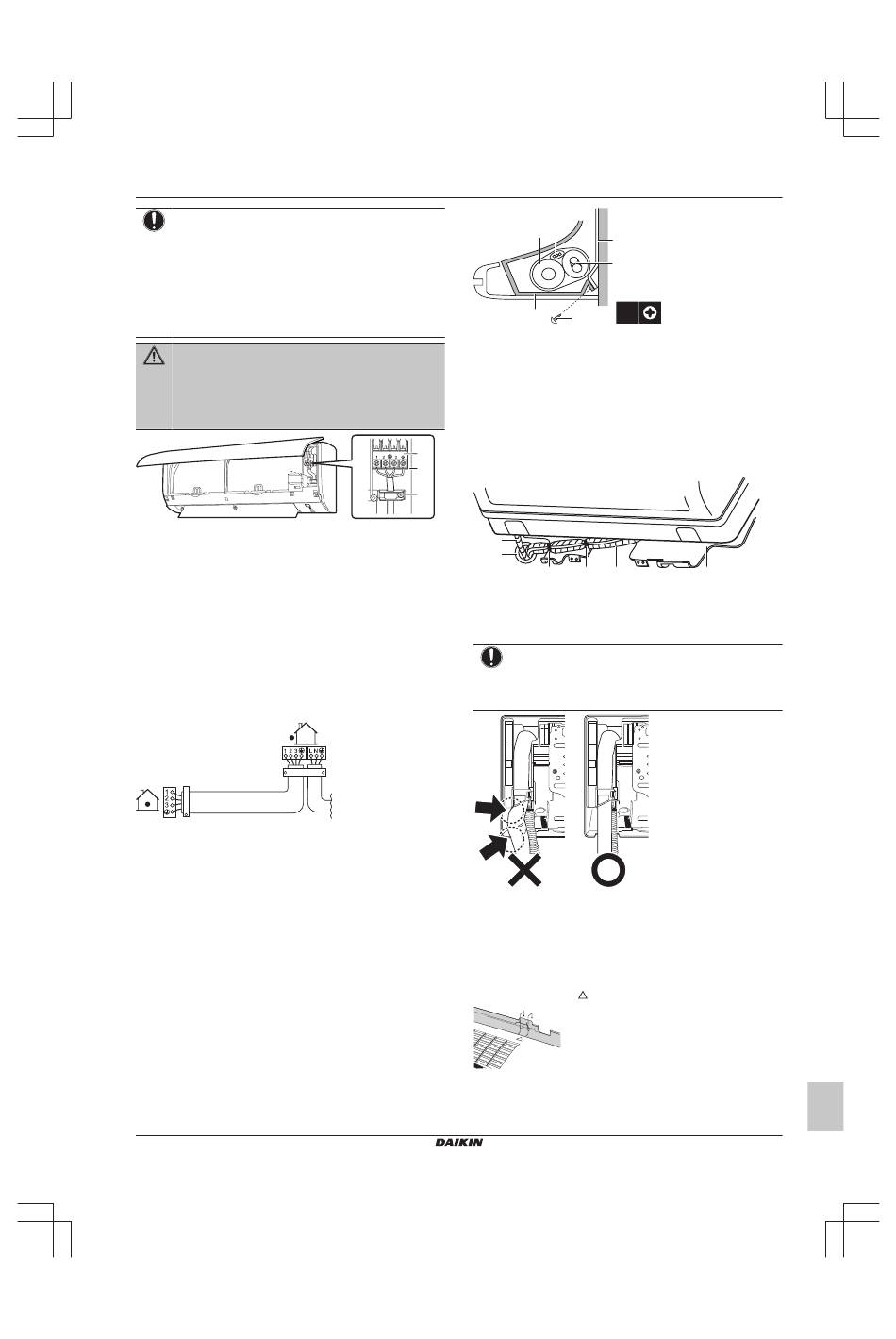

5.5 Abschließen der Installation des
Innengeräts
5.5.1 Abflussrohr, Kältemittelrohrleitung und
Verbindungskabel isolieren
1 Das Abflussrohr, Kältemittelrohrleitung und Verbindungskabel
sind installiert. Die Kältemittelleitungen, das Verbindungskabel
und den Abflussschlauch mit Isolierband umwickeln und
bündeln. Beim Umwickeln so vorgehen, dass bei jeder
Umwicklung die jeweils vorige Umwicklung um eine halbe
Bandbreite überlappt wird.
FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B
Innenraum-Klimagerät von Daikin
3P512025-8R – 2019.12
und Übertragungskabel
und
5.5.2
a
1 Legen Sie die Kältemittelrohre am Rohrweg entlang, der auf der
b
c
2 Den Abflussschlauch und die Kältemittelleitungen durch die
5.5.3
1 Die
2 Drücken Sie mit beiden Händen auf den unteren Rahmen der
a b
c
d
2×
f
e
a Ablaufschlauch
b Verbindungskabel
c Montageplatte (Zubehör)
d Kältemittelrohre
e Inneneinheit-Befestigungsschraube M4×12L (Zubehör)
f Unterer Rahmen
Die Rohre durch die Wanddurchführung
führen
Montageplatte gekennzeichnet ist.
a
b
c c d
a Ablaufschlauch
b Dieses Loch mit Kitt oder Dichtungsmaterial abdichten
c Vinyl-Klebeband
d Isolierband
e Montageplatte (Zubehör)
HINWEIS
▪ Kältemittelleitungen NICHT biegen.
▪ Die Kältemittelleitungen NICHT auf den unteren
Rahmen oder das Frontgitter drücken.
Wandöffnung verlegen.
Die Einheit auf der Montageplatte
befestigen
Inneneinheit auf die Wandhalterungshaken
Benutzen Sie die " "-Markierungen zur Orientierung.
Einheit, um sie auf die unteren Haken der Montageplatte zu
setzen. Darauf achten, dass die Kabel NICHT eingequetscht
werden.
5 Installation
e
setzen.
Installationsanleitung
13
