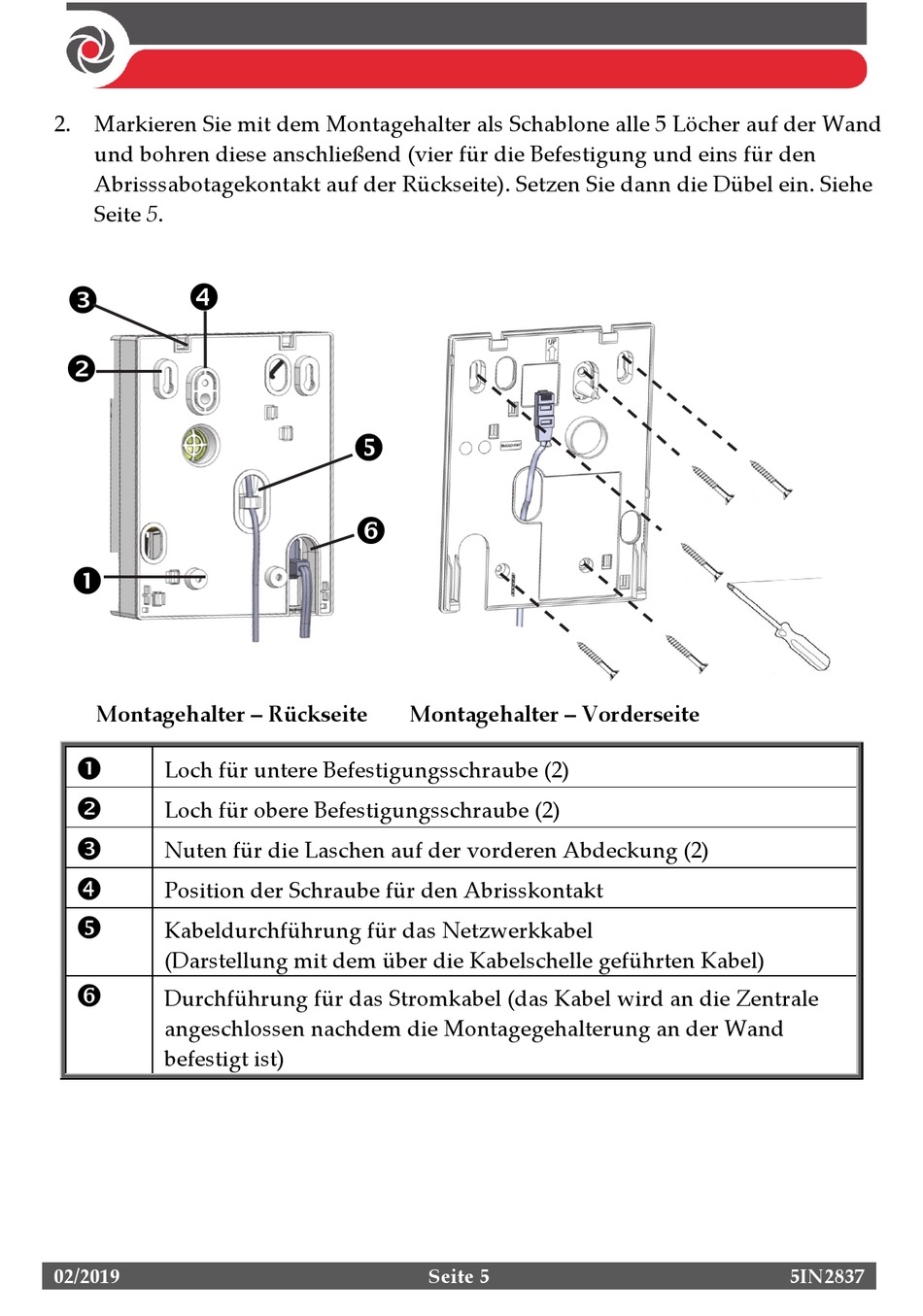

2. Markieren Sie mit dem Montagehalter als Schablone alle 5 Löcher auf der Wand
und bohren diese anschließend (vier für die Befestigung und eins für den
Abrisssabotagekontakt auf der Rückseite). Setzen Sie dann die Dübel ein. Siehe
Seite 5.
Montagehalter – Rückseite
Loch für untere Befestigungsschraube (2)
Loch für obere Befestigungsschraube (2)
Nuten für die Laschen auf der vorderen Abdeckung (2)
Position der Schraube für den Abrisskontakt
Kabeldurchführung für das Netzwerkkabel
(Darstellung mit dem über die Kabelschelle geführten Kabel)
Durchführung für das Stromkabel (das Kabel wird an die Zentrale
angeschlossen nachdem die Montagegehalterung an der Wand
befestigt ist)
02/2019
Montagehalter – Vorderseite
Seite 5
5IN2837
