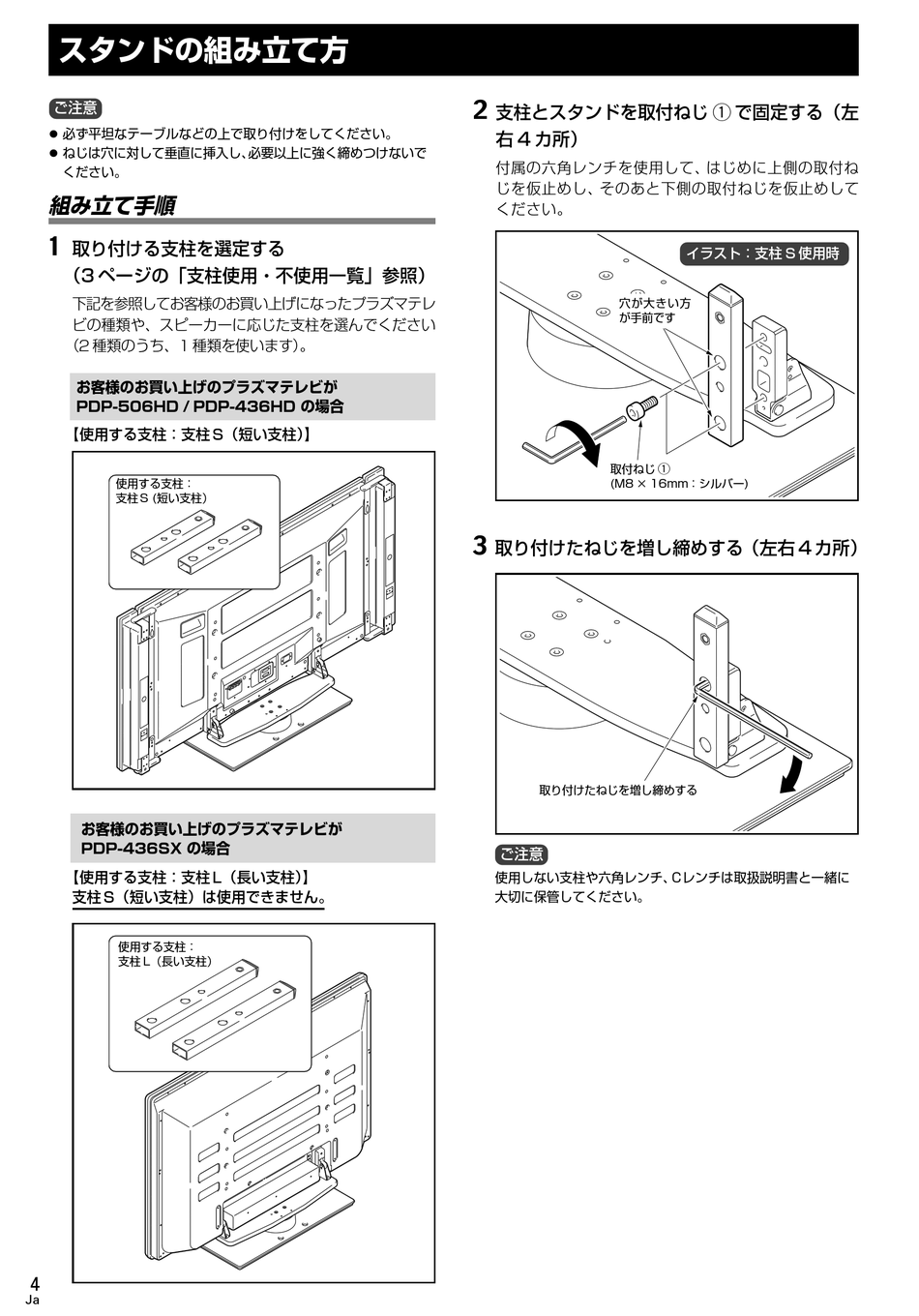

スタンドの組み立て方
ご注意
必ず平坦なテーブルなどの上で取り付けをしてください。
ねじは穴に対して垂直に挿入し、 必要以上に強く締めつけないで
ください。
組み立て手順
1
取り付ける支柱を選定する
（3 ページの「支柱使用・不使用一覧」参照）
下記を参照してお客様のお買い上げになったプラズマテレ
ビの種類や、スピーカーに応じた支柱を選んでください
（2 種類のうち、1 種類を使います） 。
お客様のお買い上げのプラズマテレビが
PDP-506HD / PDP-436HD の場合
【使用する支柱：支柱 S（短い支柱） 】
使用する支柱：
支柱 S (短い支柱）
お客様のお買い上げのプラズマテレビが
PDP-436SX の場合
【使用する支柱：支柱 L（長い支柱） 】
支柱 S（短い支柱）は使用できません。
使用する支柱：
支柱 L（長い支柱）
4
Ja
2
支柱とスタンドを取付ねじ
右 4 カ所）
付属の六角レンチを使用して、はじめに上側の取付ね
じを仮止めし、そのあと下側の取付ねじを仮止めして
ください。
穴が大きい方
が手前です
取付ねじ
(M8 × 16mm：シルバー)
3
取り付けたねじを増し締めする（左右 4 カ所）
取り付けたねじを増し締めする
ご注意
使用しない支柱や六角レンチ、 Cレンチは取扱説明書と一緒に
大切に保管してください。
1
で固定する（左
イラスト：支柱 S 使用時
