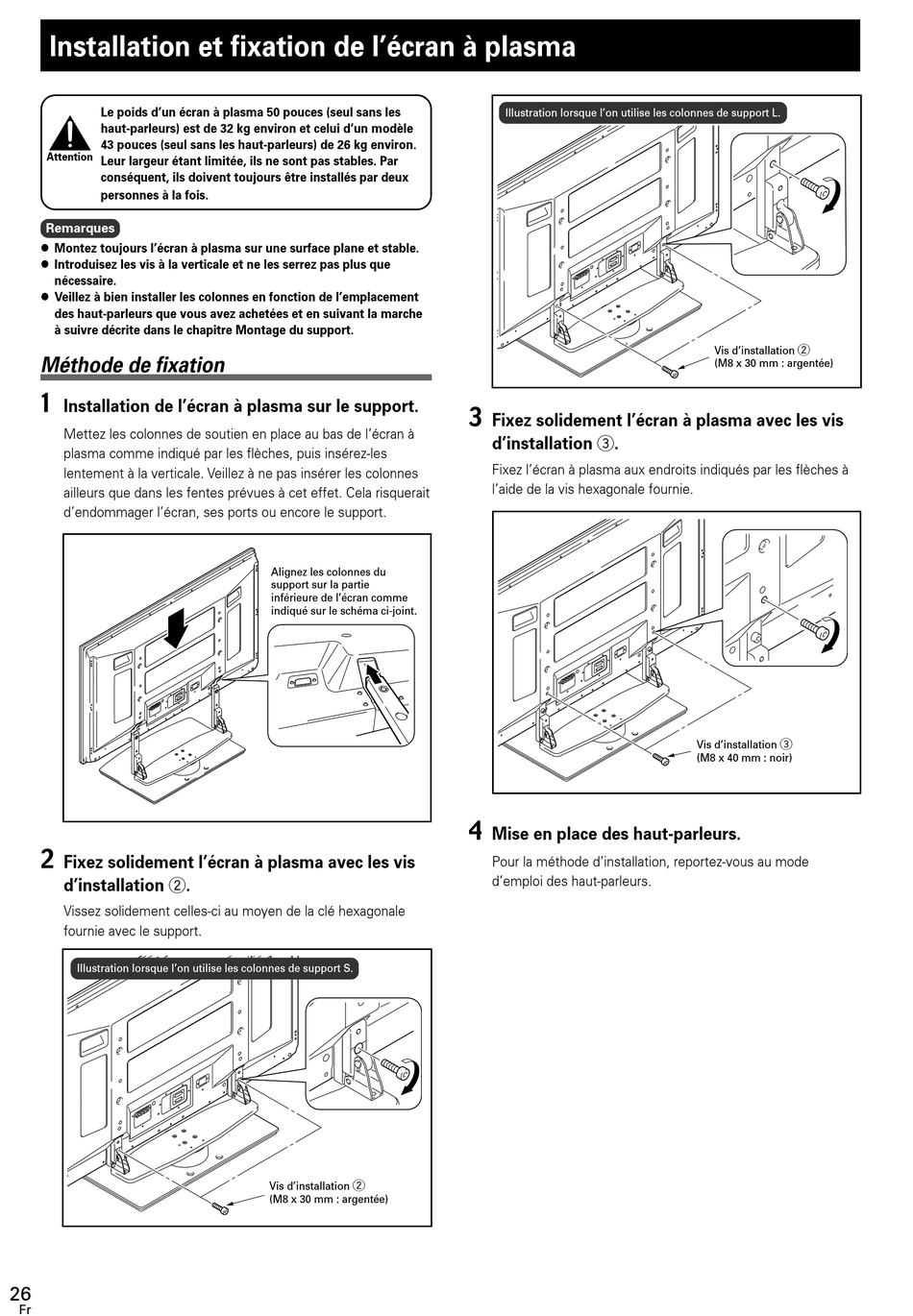

Installation et fixation de l'écran à plasma
Le poids d'un écran à plasma 50 pouces (seul sans les
haut-parleurs) est de 32 kg environ et celui d'un modèle
43 pouces (seul sans les haut-parleurs) de 26 kg environ.
Attention
Leur largeur étant limitée, ils ne sont pas stables. Par
conséquent, ils doivent toujours être installés par deux
personnes à la fois.
Remarques
Montez toujours l'écran à plasma sur une surface plane et stable.
Introduisez les vis à la verticale et ne les serrez pas plus que
nécessaire.
Veillez à bien installer les colonnes en fonction de l'emplacement
des haut-parleurs que vous avez achetées et en suivant la marche
à suivre décrite dans le chapitre Montage du support.
Méthode de fixation
1
Installation de l'écran à plasma sur le support.
Mettez les colonnes de soutien en place au bas de l'écran à
plasma comme indiqué par les flèches, puis insérez-les
lentement à la verticale. Veillez à ne pas insérer les colonnes
ailleurs que dans les fentes prévues à cet effet. Cela risquerait
d'endommager l'écran, ses ports ou encore le support.
2
Fixez solidement l'écran à plasma avec les vis
d'installation 2.
Vissez solidement celles-ci au moyen de la clé hexagonale
fournie avec le support.
Illustration lorsque l'on utilise les colonnes de support S.
26
Fr
Alignez les colonnes du
support sur la partie
inférieure de l'écran comme
indiqué sur le schéma ci-joint.
2
Vis d'installation
(M8 x 30 mm : argentée)
Illustration lorsque l'on utilise les colonnes de support L.
3
Fixez solidement l'écran à plasma avec les vis
d'installation 3.
Fixez l'écran à plasma aux endroits indiqués par les flèches à
l'aide de la vis hexagonale fournie.
4
Mise en place des haut-parleurs.
Pour la méthode d'installation, reportez-vous au mode
d'emploi des haut-parleurs.
2
Vis d'installation
(M8 x 30 mm : argentée)
3
Vis d'installation
(M8 x 40 mm : noir)
