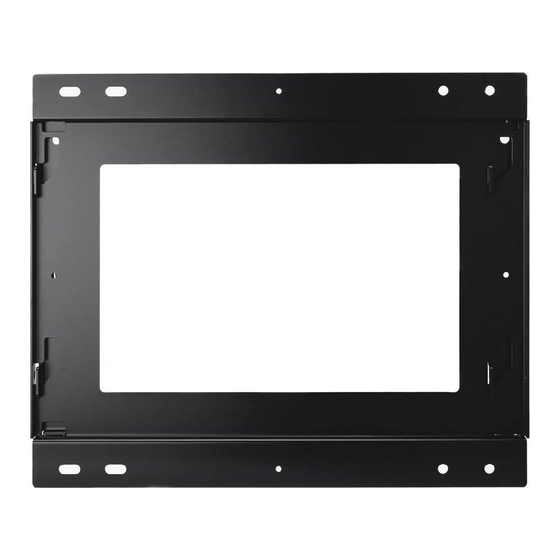

壁掛け型プラズマディスプレイ金具
HUNG ON WALL UNIT
ECRAN MURAL
WANDBEFESTIGUNGSEINHEIT
UNITA' DA PARETE
EENHEID VOOR WANDBEVESTIGING
UNIDAD PARA COLGAR DE LA PARED
PDK-WM02
「据付工事」について
本機は十分な技術・技能を有する専門業者が据え付けを
行うことを前提に販売されているものです。 据え付け ・ 取
り付けは必ず工事専門業者または販売店にご依頼くださ
い。
なお、据え付け、取り付けの不備、誤使用、改造、天災な
どによる事故損傷については、弊社は一切責任を負いま
せん。
取扱説明書
Operating instructions
Mode d'emploi
Bedienungsanleitung
Istruzioni per l'uso
Gebruiksaanwijzing
Manual de instrucciones
1
Ja
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Pioneer PDK-WM02
Inhaltszusammenfassung für Pioneer PDK-WM02
