Klipsch REFERENCE Theater 5.1 Handbuch Seite 19

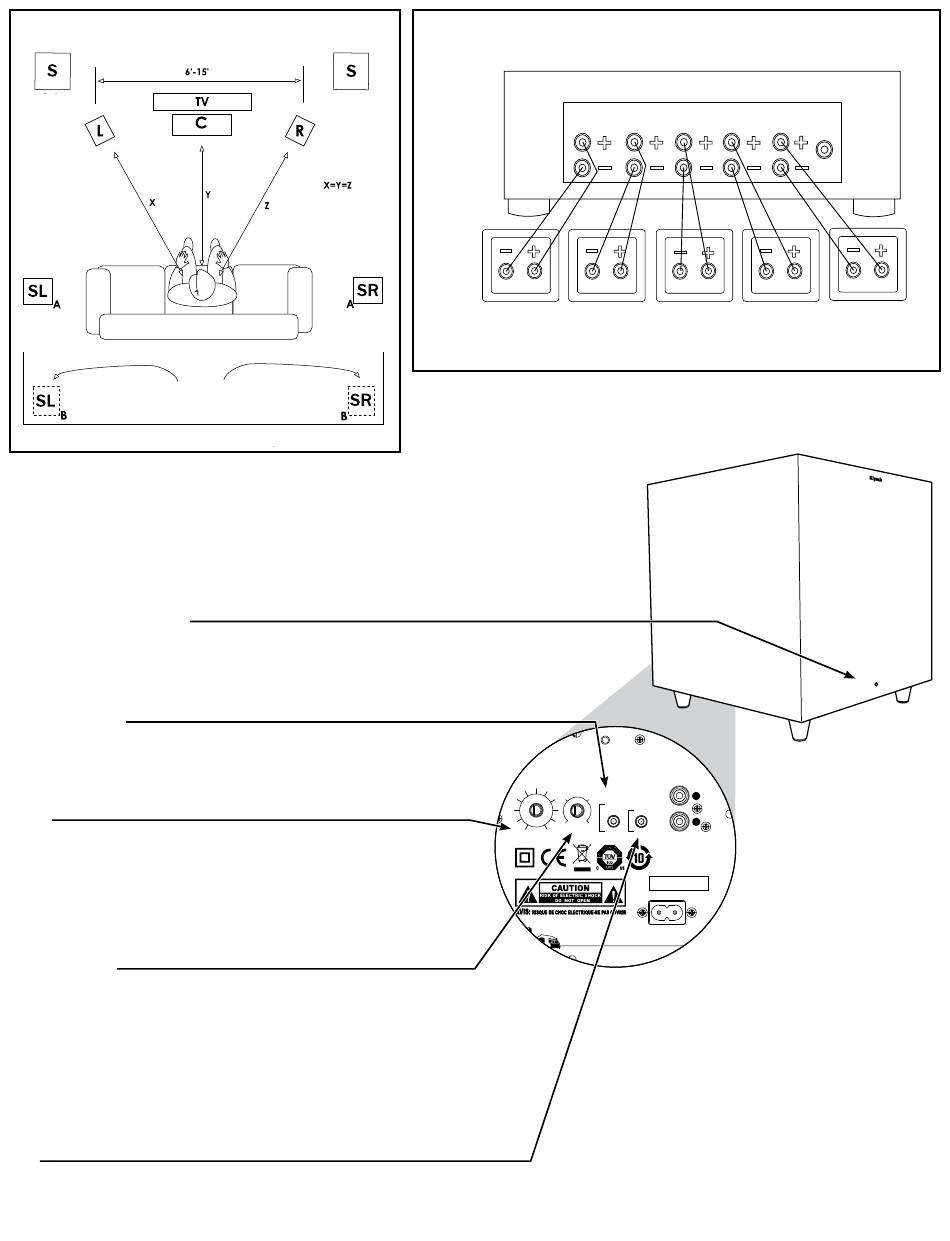

POSICIONAMENTO DAS CAIXAS ACÚSTICAS NO AMBIENTE
Sub
Posicionamento traseiro
opcional
A é ideal. B ou uma combinação de A e B é aceitável.
SUBWOOFER
CUIDADO: Certifique-se de que o subwoofer esteja desconectado da tomada antes de fazer
qualquer conexão.
Como alternativa de conexão, se o receiver não tiver uma saída para subwoofer, é possível
conectar as saídas dos canais esquerdo (Left) e direito (Right) para pré-amplificador do
receiver (se existirem) à entrada esquerda/LFE (Left/LFE) e direita (Right) do subwoofer.
LED INDICADOR DE ALIMENTAÇÃO
Localizado no sonofletor frontal, este LED indica o estado de funcionamento do amplificador
integrado. O LED fica verde quando o amplificador está ligado e recebendo um sinal. Se o LED
estiver apagado, isto indica que o amplificador está desligado. Para obter mais informações
sobre os controles mencionados neste manual e sobre os ajustes de controle de graves,
consulte o revendedor ou acesse o site
www.klipsch.com
CHAVE LIGA/DESLIGA
Quando esta chave está na posição "ON/AUTO", o subwoofer liga automaticamente quando
detecta um sinal e muda para o modo de espera automaticamente após 20 minutos de
ausência de sinal. Quando esta chave está na posição "OFF", o subwoofer fica desligado
enquanto a chave "POWER" ON/OFF estiver na posição "OFF".
GANHO
Se o subwoofer estiver conectado a uma saída para subwoofer de um receiver surround, ajuste
primeiro o controle do volume do subwoofer no receiver para "metade", ou seja, posição de "0
dB". Em seguida, aumente o volume (ou ganho) do subwoofer até que o nível de volume do
subwoofer corresponda à saída das caixas acústicas principais. Depois de completar este ajuste,
o controle do volume no amplificador principal do sistema ou do pré-amplificador controlará
o volume do subwoofer e das caixas acústicas. Se o subwoofer estiver conectado às saídas de
pré-amplificador esquerda/direita de um receiver ou estiver conectado através da conexão High-
Level dos terminais de caixas acústicas do receiver, não será necessário fazer qualquer ajuste no
volume do subwoofer no receiver antes de ajustar o controle de ganho do subwoofer.
PASSA BAIXAS (HZ)
O ponto de crossover escolhido determina onde as frequências passa baixas são
"transferidas" das caixas acústicas para o subwoofer. Se for ajustar o ponto de crossover
no receiver, gire o botão de controle do filtro passa baixas (Lowpass) todo para a direita
(160 Hz). Ajuste o ponto de crossover com base no tamanho das caixas acústicas principais
esquerda/direita usadas no sistema. Como regra geral, para caixas acústicas de piso maiores,
ajuste o ponto de crossover entre 50 e 90 Hz. Se estiver usando caixas acústicas de estante
ou "satélite" como unidades principais, ajuste o ponto de crossover entre 90 e 150 Hz. Quanto
menor a caixa acústica, maior o ajuste, até haver uma boa combinação das frequências mais
baixas (graves) entre as caixas acústicas e o subwoofer quando todas as conexões do sistema
estiverem feitas. Se o receiver não tiver um controle de ajuste do ponto de crossover, ajuste o
filtro passa baixas (Lowpass) do subwoofer com os mesmos níveis recomendados (consulte o
manual do receiver para obter mais informações de configuração das caixas acústicas).
FASE
Este controle é usado para estabelecer a correlação acústica entre a saída do subwoofer e a das
caixas acústicas principais. Selecione a posição, 0° ou 180°, na qual o subwoofer tem melhor
reprodução na posição ocupada pelo ouvinte.
CONEXÃO DOS CABOS DAS CAIXAS ACÚSTICAS
Posicionamento
opcional do
subwoofer
Terminais
Terminal
de conexão
Posts on
das caixas
acústicas
Speakers
esquerda
Klipsch Group Europe B.V., 3502 Woodview Trace
Kapteynstraat 1, 2201 BB Indianapolis, IN, USA
Noordwijk, the Netherlands
Model: R-8SW
This device complies with Part 15 of FCC
Rules and Industy Canada License-exempt
RSS-210. Operation is subject to following
two conditions:
(1) this device may not cause harmful
interference, and
(2) this device must accept any interference
received. including interference that may
cause undesired operation.
CAN ICES-3(B)/NMB-3(B)
Made in China
Designed with pride in Indianapolis
AV Receiver
Frontal Frontal Central
Front
Front
esquerda direita Center
Left Right
Frontal Frontal direita Front Central
Front
Center
Left Right
SYNC
GAIN LOW PASS LINE IN
(Hz)
80Hz 120Hz
PHASE
ON
AUTO 0°
40Hz LFE
MIN 11 OFF 180°
AC IN
100-240V ~ 50/60Hz
2A
Surround Surround Sub
Surround Surround
esquerda direita
Sub
Left Right
Surround Surround
Surround Surround
esquerda Left direita Right
L /LFE
R
Serial No.
