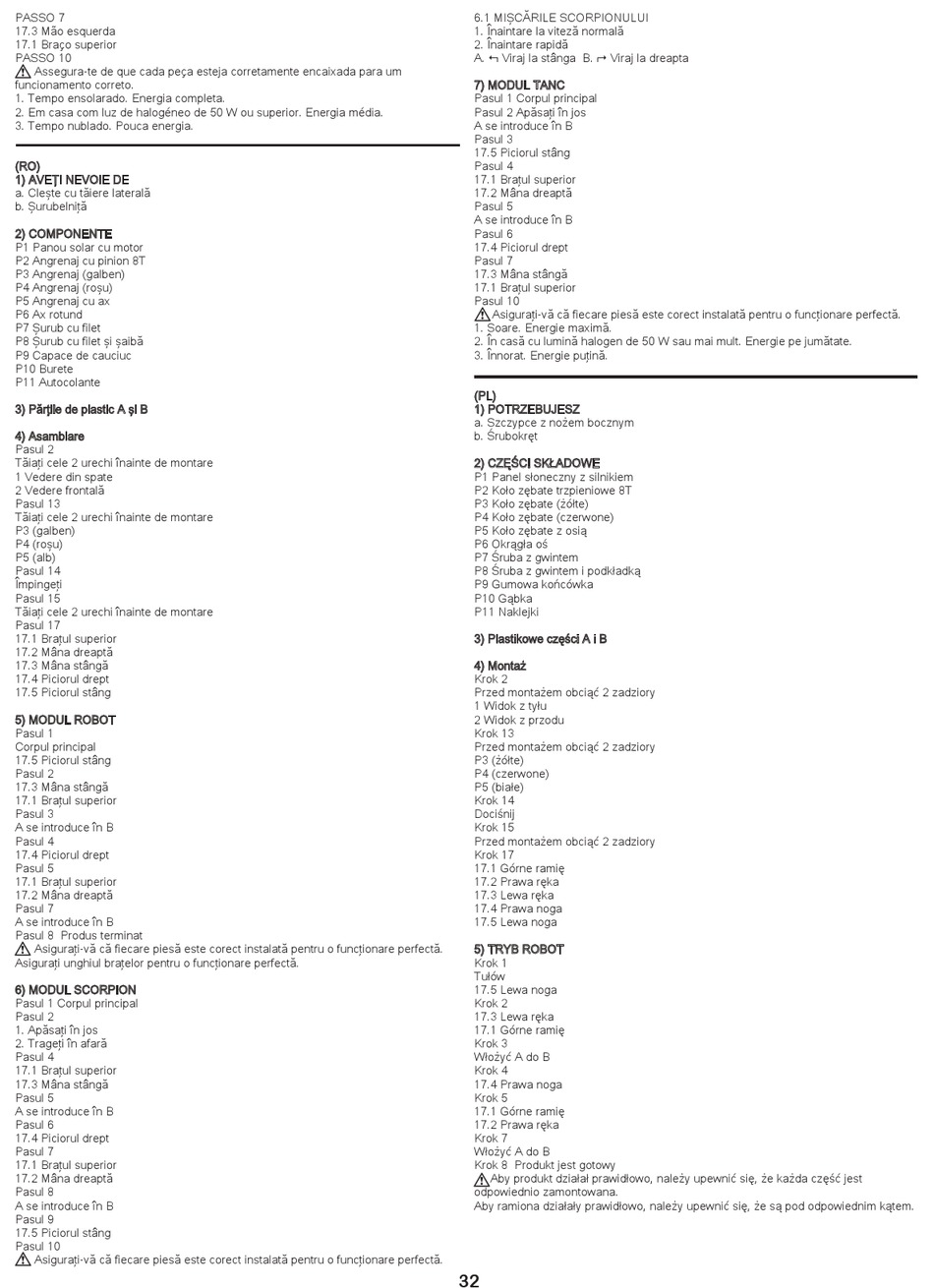

PASSO 7
17.3 Mão esquerda
17.1 Braço superior
PASSO 10
Assegura-te de que cada peça esteja corretamente encaixada para um
funcionamento correto.
1. Tempo ensolarado. Energia completa.
2. Em casa com luz de halogéneo de 50 W ou superior. Energia média.
3. Tempo nublado. Pouca energia.
(RO)
1) AVEŢI NEVOIE DE
a. Cleşte cu tăiere laterală
b. Şurubelniţă
2) COMPONENTE
P1 Panou solar cu motor
P2 Angrenaj cu pinion 8T
P3 Angrenaj (galben)
P4 Angrenaj (roşu)
P5 Angrenaj cu ax
P6 Ax rotund
P7 Şurub cu filet
P8 Şurub cu filet şi şaibă
P9 Capace de cauciuc
P10 Burete
P11 Autocolante
3) Părţile de plastic A şi B
4) Asamblare
Pasul 2
Tăiaţi cele 2 urechi înainte de montare
1 Vedere din spate
2 Vedere frontală
Pasul 13
Tăiaţi cele 2 urechi înainte de montare
P3 (galben)
P4 (roşu)
P5 (alb)
Pasul 14
Împingeţi
Pasul 15
Tăiaţi cele 2 urechi înainte de montare
Pasul 17
17.1 Braţul superior
17.2 Mâna dreaptă
17.3 Mâna stângă
17.4 Piciorul drept
17.5 Piciorul stâng
5) MODUL ROBOT
Pasul 1
Corpul principal
17.5 Piciorul stâng
Pasul 2
17.3 Mâna stângă
17.1 Braţul superior
Pasul 3
A se introduce în B
Pasul 4
17.4 Piciorul drept
Pasul 5
17.1 Braţul superior
17.2 Mâna dreaptă
Pasul 7
A se introduce în B
Pasul 8 Produs terminat
Asiguraţi-vă că fiecare piesă este corect instalată pentru o funcţionare perfectă.
Asiguraţi unghiul braţelor pentru o funcţionare perfectă.
6) MODUL SCORPION
Pasul 1 Corpul principal
Pasul 2
1. Apăsaţi în jos
2. Trageţi în afară
Pasul 4
17.1 Braţul superior
17.3 Mâna stângă
Pasul 5
A se introduce în B
Pasul 6
17.4 Piciorul drept
Pasul 7
17.1 Braţul superior
17.2 Mâna dreaptă
Pasul 8
A se introduce în B
Pasul 9
17.5 Piciorul stâng
Pasul 10
Asiguraţi-vă că fiecare piesă este corect instalată pentru o funcţionare perfectă.
6.1 MIŞCĂRILE SCORPIONULUI
1. Înaintare la viteză normală
2. Înaintare rapidă
A. Viraj la stânga B. Viraj la dreapta
7) MODUL TANC
Pasul 1 Corpul principal
Pasul 2 Apăsaţi în jos
A se introduce în B
Pasul 3
17.5 Piciorul stâng
Pasul 4
17.1 Braţul superior
17.2 Mâna dreaptă
Pasul 5
A se introduce în B
Pasul 6
17.4 Piciorul drept
Pasul 7
17.3 Mâna stângă
17.1 Braţul superior
Pasul 10
Asiguraţi-vă că fiecare piesă este corect instalată pentru o funcţionare perfectă.
1. Soare. Energie maximă.
2. În casă cu lumină halogen de 50 W sau mai mult. Energie pe jumătate.
3. Înnorat. Energie puţină.
(PL)
1) POTRZEBUJESZ
a. Szczypce z nożem bocznym
b. Śrubokręt
2) CZĘŚCI SKŁADOWE
P1 Panel słoneczny z silnikiem
P2 Koło zębate trzpieniowe 8T
P3 Koło zębate (żółte)
P4 Koło zębate (czerwone)
P5 Koło zębate z osią
P6 Okrągła oś
P7 Śruba z gwintem
P8 Śruba z gwintem i podkładką
P9 Gumowa końcówka
P10 Gąbka
P11 Naklejki
3) Plastikowe części A i B
4) Montaż
Krok 2
Przed montażem obciąć 2 zadziory
1 Widok z tyłu
2 Widok z przodu
Krok 13
Przed montażem obciąć 2 zadziory
P3 (żółte)
P4 (czerwone)
P5 (białe)
Krok 14
Dociśnij
Krok 15
Przed montażem obciąć 2 zadziory
Krok 17
17.1 Górne ramię
17.2 Prawa ręka
17.3 Lewa ręka
17.4 Prawa noga
17.5 Lewa noga
5) TRYB ROBOT
Krok 1
Tułów
17.5 Lewa noga
Krok 2
17.3 Lewa ręka
17.1 Górne ramię
Krok 3
Włożyć A do B
Krok 4
17.4 Prawa noga
Krok 5
17.1 Górne ramię
17.2 Prawa ręka
Krok 7
Włożyć A do B
Krok 8 Produkt jest gotowy
Aby produkt działał prawidłowo, należy upewnić się, że każda część jest
odpowiednio zamontowana.
Aby ramiona działały prawidłowo, należy upewnić się, że są pod odpowiednim kątem.
32
