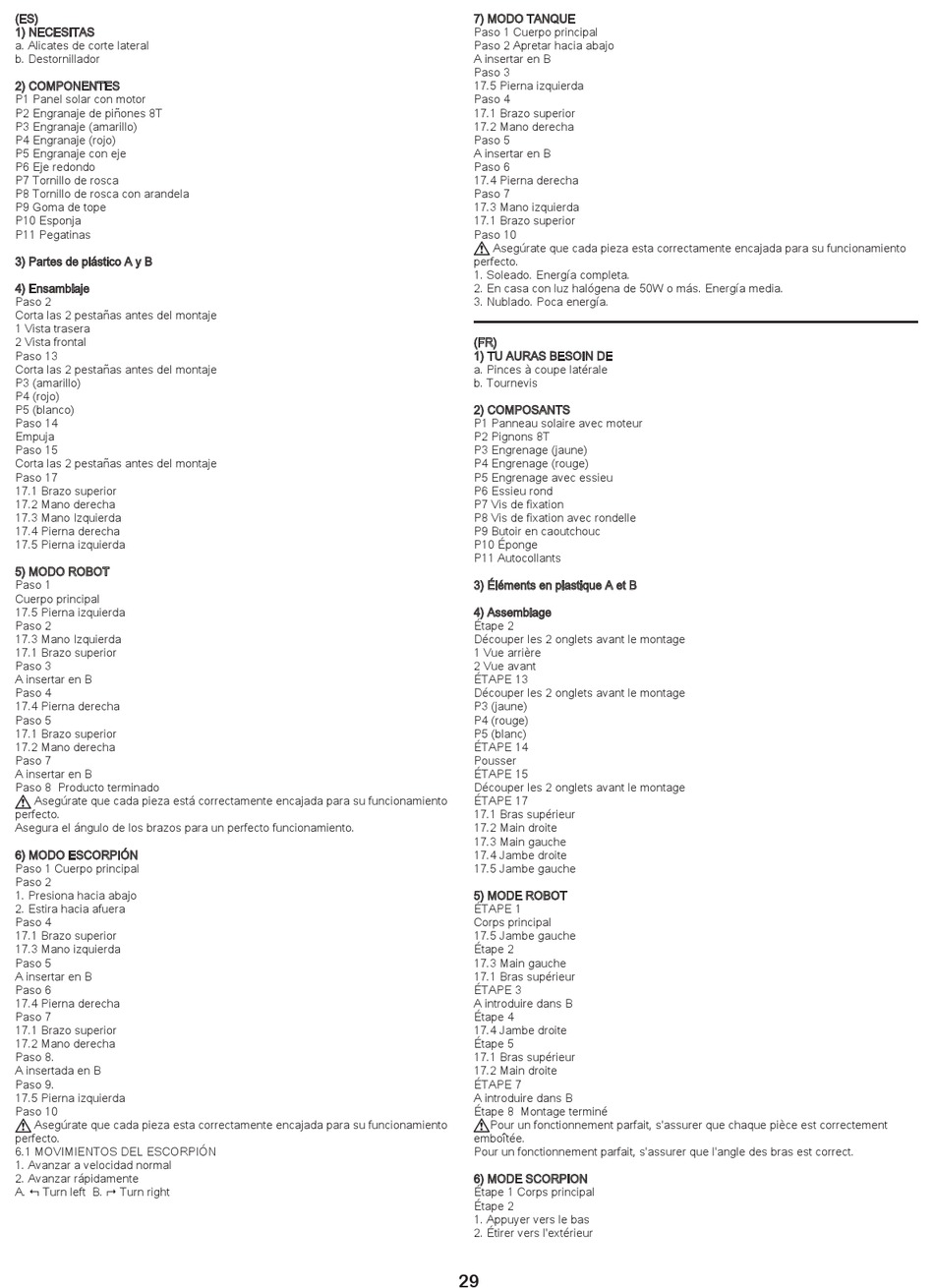

(ES)
1) NECESITAS
a. Alicates de corte lateral
b. Destornillador
2) COMPONENTES
P1 Panel solar con motor
P2 Engranaje de piñones 8T
P3 Engranaje (amarillo)
P4 Engranaje (rojo)
P5 Engranaje con eje
P6 Eje redondo
P7 Tornillo de rosca
P8 Tornillo de rosca con arandela
P9 Goma de tope
P10 Esponja
P11 Pegatinas
3) Partes de plástico A y B
4) Ensamblaje
Paso 2
Corta las 2 pestañas antes del montaje
1 Vista trasera
2 Vista frontal
Paso 13
Corta las 2 pestañas antes del montaje
P3 (amarillo)
P4 (rojo)
P5 (blanco)
Paso 14
Empuja
Paso 15
Corta las 2 pestañas antes del montaje
Paso 17
17.1 Brazo superior
17.2 Mano derecha
17.3 Mano Izquierda
17.4 Pierna derecha
17.5 Pierna izquierda
5) MODO ROBOT
Paso 1
Cuerpo principal
17.5 Pierna izquierda
Paso 2
17.3 Mano Izquierda
17.1 Brazo superior
Paso 3
A insertar en B
Paso 4
17.4 Pierna derecha
Paso 5
17.1 Brazo superior
17.2 Mano derecha
Paso 7
A insertar en B
Paso 8 Producto terminado
Asegúrate que cada pieza está correctamente encajada para su funcionamiento
perfecto.
Asegura el ángulo de los brazos para un perfecto funcionamiento.
6) MODO ESCORPIÓN
Paso 1 Cuerpo principal
Paso 2
1. Presiona hacia abajo
2. Estira hacia afuera
Paso 4
17.1 Brazo superior
17.3 Mano izquierda
Paso 5
A insertar en B
Paso 6
17.4 Pierna derecha
Paso 7
17.1 Brazo superior
17.2 Mano derecha
Paso 8.
A insertada en B
Paso 9.
17.5 Pierna izquierda
Paso 10
Asegúrate que cada pieza esta correctamente encajada para su funcionamiento
perfecto.
6.1 MOVIMIENTOS DEL ESCORPIÓN
1. Avanzar a velocidad normal
2. Avanzar rápidamente
A. Turn left B. Turn right
7) MODO TANQUE
Paso 1 Cuerpo principal
Paso 2 Apretar hacia abajo
A insertar en B
Paso 3
17.5 Pierna izquierda
Paso 4
17.1 Brazo superior
17.2 Mano derecha
Paso 5
A insertar en B
Paso 6
17.4 Pierna derecha
Paso 7
17.3 Mano izquierda
17.1 Brazo superior
Paso 10
Asegúrate que cada pieza esta correctamente encajada para su funcionamiento
perfecto.
1. Soleado. Energía completa.
2. En casa con luz halógena de 50W o más. Energía media.
3. Nublado. Poca energía.
(FR)
1) TU AURAS BESOIN DE
a. Pinces à coupe latérale
b. Tournevis
2) COMPOSANTS
P1 Panneau solaire avec moteur
P2 Pignons 8T
P3 Engrenage (jaune)
P4 Engrenage (rouge)
P5 Engrenage avec essieu
P6 Essieu rond
P7 Vis de fixation
P8 Vis de fixation avec rondelle
P9 Butoir en caoutchouc
P10 Éponge
P11 Autocollants
3) Éléments en plastique A et B
4) Assemblage
Étape 2
Découper les 2 onglets avant le montage
1 Vue arrière
2 Vue avant
ÉTAPE 13
Découper les 2 onglets avant le montage
P3 (jaune)
P4 (rouge)
P5 (blanc)
ÉTAPE 14
Pousser
ÉTAPE 15
Découper les 2 onglets avant le montage
ÉTAPE 17
17.1 Bras supérieur
17.2 Main droite
17.3 Main gauche
17.4 Jambe droite
17.5 Jambe gauche
5) MODE ROBOT
ÉTAPE 1
Corps principal
17.5 Jambe gauche
Étape 2
17.3 Main gauche
17.1 Bras supérieur
ÉTAPE 3
A introduire dans B
Étape 4
17.4 Jambe droite
Étape 5
17.1 Bras supérieur
17.2 Main droite
ÉTAPE 7
A introduire dans B
Étape 8 Montage terminé
Pour un fonctionnement parfait, s'assurer que chaque pièce est correctement
emboîtée.
Pour un fonctionnement parfait, s'assurer que l'angle des bras est correct.
6) MODE SCORPION
Étape 1 Corps principal
Étape 2
1. Appuyer vers le bas
2. Étirer vers l'extérieur
29
