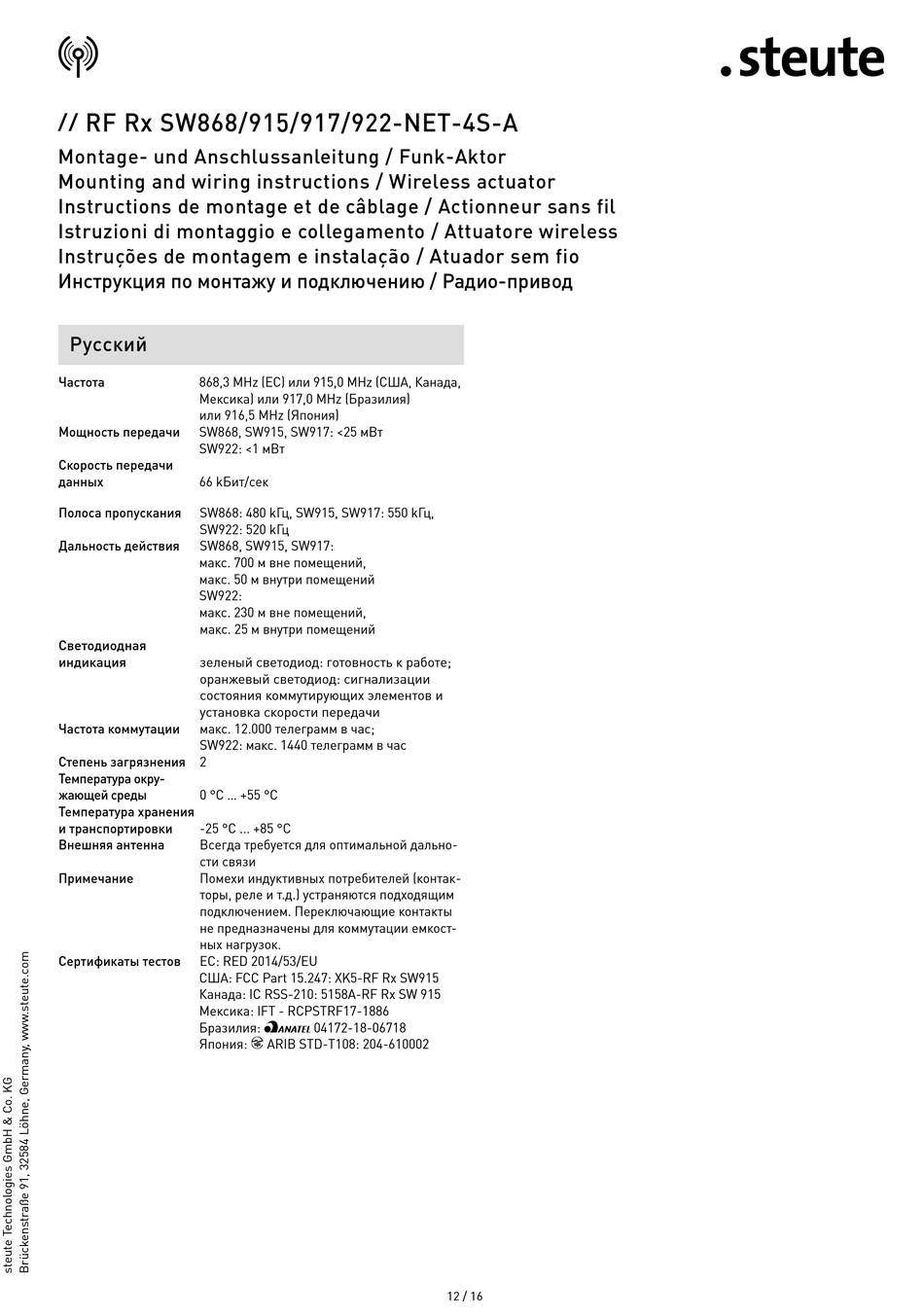

RF Rx SW868/915/917/922-NET-4S-A
//
Montage- und Anschlussanleitung / Funk-Aktor
Mounting and wiring instructions / Wireless actuator
Instructions de montage et de câblage / Actionneur sans fil
Istruzioni di montaggio e collegamento / Attuatore wireless
Instruções de montagem e instalação / Atuador sem fio
Инструкция по монтажу и подключению / Радио-привод
Русский
Частота 868,3 MHz (ЕС) или 915,0 MHz (США, Канада,
Мексика) или 917,0 MHz (Бразилия)
или 916,5 MHz (Япония)
Мощность передачи SW868, SW915, SW917: <25 мВт
SW922: <1 мВт
Скорость передачи
данных 66 kБит/сек
Полоса пропускания SW868: 480 kГц, SW915, SW917: 550 kГц,
SW922: 520 kГц
Дальность действия SW868, SW915, SW917:
макс. 700 м вне помещений,
макс. 50 м внутри помещений
SW922:
макс. 230 м вне помещений,
макс. 25 м внутри помещений
Светодиодная
индикация зеленый светодиод: готовность к работе;
оранжевый светодиод: сигнализации
состояния коммутирующих элементов и
установка скорости передачи
Частота коммутации макс. 12.000 телеграмм в час;
SW922: макс. 1440 телеграмм в час
Степень загрязнения 2
Температура окру-
жающей среды 0 °C ... +55 °C
Температура хранения
и транспортировки -25 °C ... +85 °C
Внешняя антенна Всегда требуется для оптимальной дально-
сти связи
Примечание Помехи индуктивных потребителей (контак-
торы, реле и т.д.) устраняются подходящим
подключением. Переключающие контакты
не предназначены для коммутации емкост-
ных нагрузок.
Сертификаты тестов EC: RED 2014/53/EU
США: FCC Part 15.247: XK5-RF Rx SW915
Канада: IC RSS-210: 5158A-RF Rx SW 915
Мексика: IFT - RCPSTRF17-1886
Бразилия:
Япония:
04172-18-06718
ö
ARIB STD-T108: 204-610002
?
12 / 16
