2.5.2 Instalación de la abrazadera de desagüe
Instalar la abrazadera de desagüe en el sifón de desagüe del fregadero.
Comprobar que el sello se sitúe correctamente en la tubería y que los tornillos estén apretados.
Quitar la tuerca de sujeción del tubo de desagüe.
Con el uso de un taladro con broca de 6 mm, perforar un agujero en el tubo de sifón de desagüe, en correspondencia de
la tuerca desmontada.
Insertar el tubo de desagüe en la tuerca aproximadamente 2 cm y apretar la tuerca de fijación en la brida.
Apretar la tuerca de fijación e instalar la válvula de retención con la flecha apuntando hacia la brida, lo más cerca posible
del desagüe.

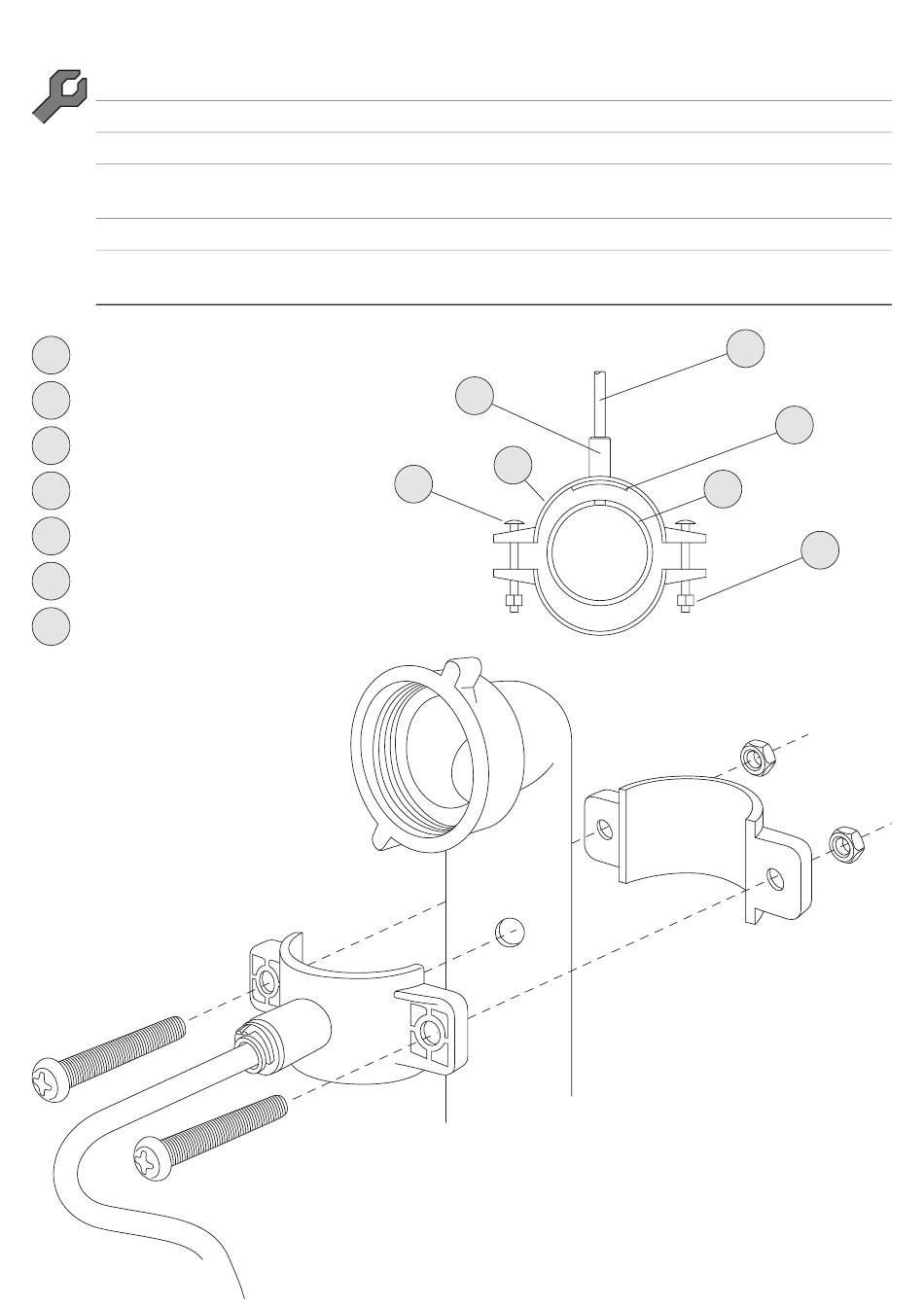

1 Tubo de desagüe
2 Fijación rápida
3 Abrazadera de desagüe
4 Junta
5 Pasador
6 Tuerca de fijación del pasador
7 Tubo sifón de desagüe del fregadero
|
30 OASIS DP RO
2
3
5
Ø 8 mm
1
4
7
6
