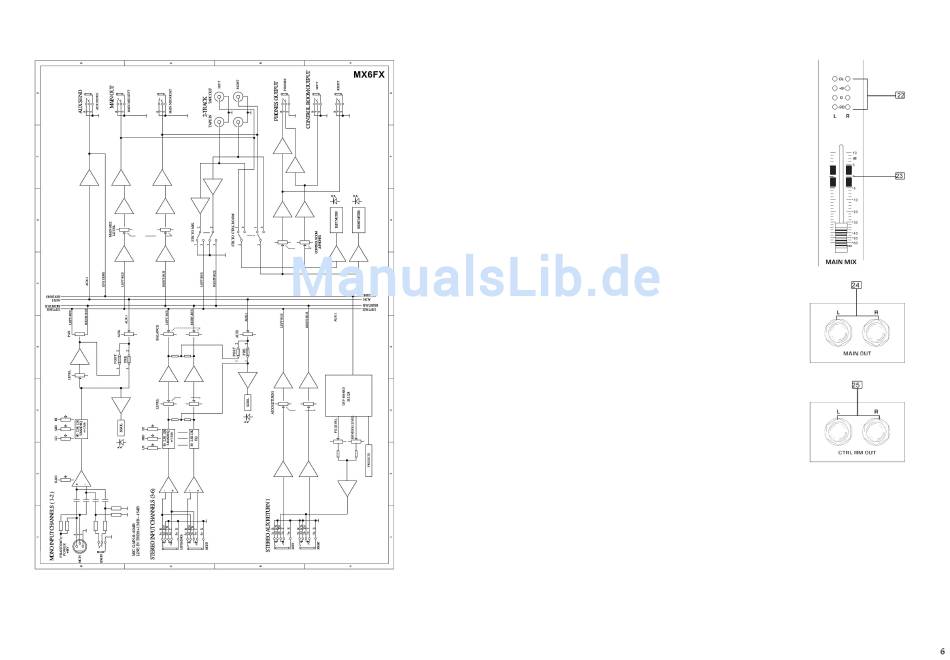

8. Block Diagramm
4. Kontroll-Elemente
22 – LED MASTERANZEIGE
An dieser Anzeige können Sie den Gesamt-Ausgangspegel des
Mischpultes ablesen.
23 – MAIN MIX Mit
diesem Regler steuern Sie den End-Pegel für die Main Outputs, Tape
Output, Control Room , Phones und für die LED Anzeige. Bei den
Modellen MX5 und MX6/FX/USB ist der Regler als Dreh-Poti ausgeführt.
MX12/FX/USB bieten an der Stelle einen Schieberegler (Fader).
HINWEIS: Bevor Sie an das Mischpult Geräte und besonders
Lautsprecher anschließen, sollte der Regler heruntergezogen werden.
Danach regeln Sie bis zur gewünschten Endlautstärke. Generell gesagt
sollte dieser Regler bei einem Pegel von 0 bis +5 stehen, um ein
optimales Ergebnis zu erzielen.
24 – MAIN OUT An
diesen Ausgängen verlässt das gemischte End-Signal den Mixer. Hier
werden in der Regel der Verstärker, Aktive Lautsprecher oder weitere
Signal-Prozessoren, wie z.B. Grafik EQ's angeschlossen.
25 – CTRL ROOM OUT
Hier können beispielsweise aktive Studiomonitor Lautsprecher
angeschlossen werden. Auch könnte man die Ausgänge als weitern
Master Ausgang benutzen. Des Weiteren könnten die CD/TAPE
Eingänge hier abgehört werden, wenn der TAPE TO CTRL RM/PHONES
Schalter aktiviert wird oder bei MX12/FX/USB das AUX SEND Signal,
wenn FX TO CTRL ROOM aktiviert ist.
