4. Kontroll-Elemente

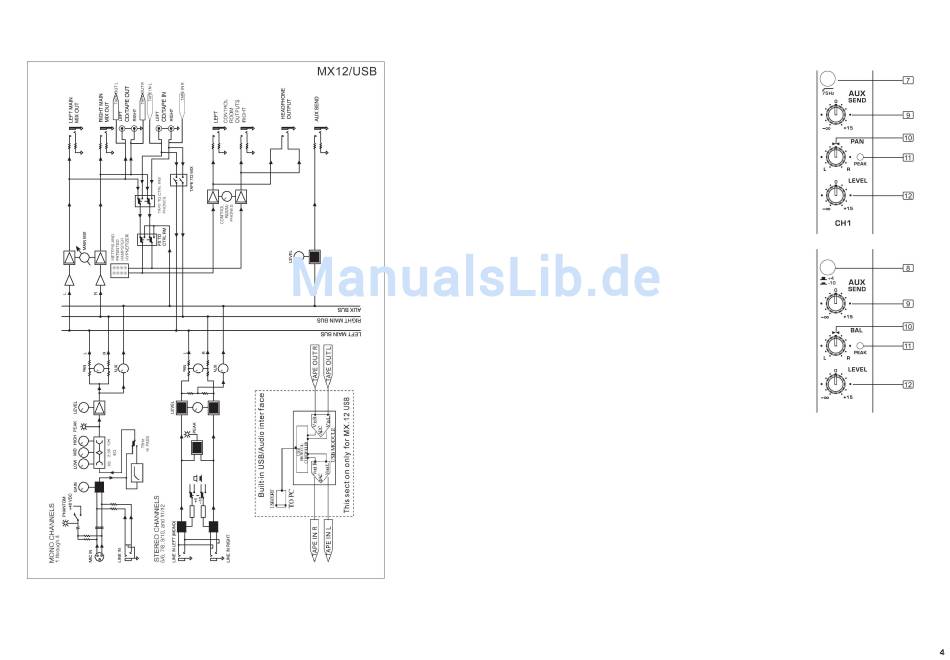

8. Block Diagramm
7 – 75Hz (Low-Cut Schalter) (nur MX12/FX/USB)
Wenn dieser Schalter aktiviert ist filtert er alle Frequenzen unterhalb 75Hz
aus dem Signal. Das kann z.B. bei störenden Brummgeräuschen oder
Rumpelgeräuschen durch Wind und andere Handhabung von Mikros sehr
hilfreich sein.
8 – +4/-10 Schalter (nur MX12/FX/USB)
Dieser Schalter dient der Anpassung von Geräten an die Stereo Eingänge.
Professionellere Geräte haben meist höhere Ausgangspegel und
benötigen +4dBu. Sollte die Lautstärke bei dieser Einstellung nicht
ausreichen, so schalten Sie die Empfindlichkeit bitte auf -10dBu.
9 – AUX SEND (außer MX5)
Über diesen Regler kann das Kanal-Eingangssignal zu einem Effektgerät
oder Monitor weitergeleitet werden. Hierbei werden alle Kanal-
Einstellungen außer „PAN" und „BAL" weitergeleitet. Das Signal wir nach
dem LEVEL Regler abgezapft.
10 – PAN/BAL
Im Mono-Kanal wird die Funktion Panorama genannt, im Stereo-Kanal
Balance. Der Regler dient dazu ein Mono-Signal im Stereo Klangbild zu
platzieren oder ein Stereo Signal mehr zum rechten oder linken Ausgang
des Mixers.
11 – PEAK LED
Diese LED leuchtet auf, wenn die maximale Sättigung am Kanaleingang
erreicht ist. Die Geräte sollten derart eingestellt sein, dass diese LED nur in
den lautesten Passage kurz aufleuchtet.
12 – LEVEL
Dieser Regler dient zum Einstellen der Kanal-Endlautstärke. Muss er voll
auf geregelt werden ist der Pegel im Eingang (Gain) zu schwach. Wenn er
sofort am Anfang zu laut ist, ist der Eingangspegel (Gain) zu hoch.
