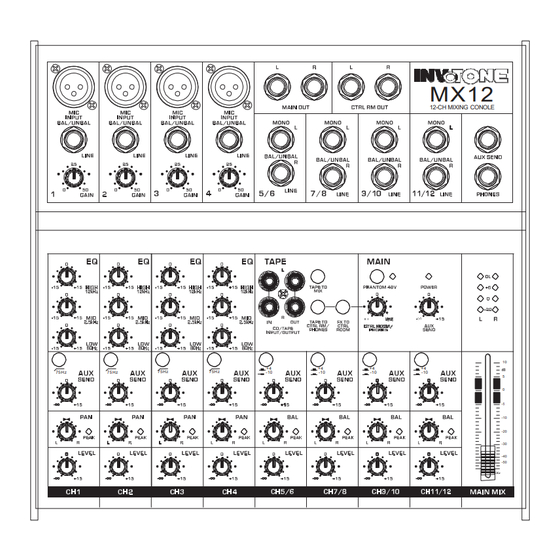

- Seite 1 ® BEDIENUNGSANLEITUNG MX6FX MX6USB MX12 MX12FX MX12USB MX12 12-CH MIXING CONOLE 75Hz 75Hz 75Hz 75Hz INVoTONE® Audio Products Destilan Deutschland GmbH Senefelder Ring 91 D-21465 Reinbeck...
-
Seite 2: Sicherheitssymbole
HINWEISE BETREFFEND FEUERGEFAHR, ELEKTRISCHEN SCHLAG ODER VERLETZUNGSGEFAHR! 10.NOTIZEN SICHERHEITSSYMBOLE Dieses Symbol zeigt an, das nicht isolierte, Netzspannung führende Teile im Inneren des Gerätes vorhanden sind. Diese Spannungen sind hoch genug, um einen elektrischen Schlag zu verursachen. Dieses Symbol verweist auf wichtige Betriebs- oder Wartungshinweise in der zum Gerät gehörenden Literatur. -
Seite 3: Inhaltsverzeichnis
10.NOTIZEN ÜBERSICHT 1. Einleitung...................1 2. Produktmerkmale................1 3. Kaufinformationen................1 4. Kontroll-Elemente………................3 5. Allgemeine Hinweise................8 ... 6. Anschluss Beispiele….............9 7. FX-Presets(MX6FX)………..............10 8. Blockdiagramm… ................12 9. Technische Daten……………...............17 10. Notizen………………..…………............19... -
Seite 4: Technische Daten
Vielen Dank, dass Sie sich für ein Mischpult der MX Serie entschieden haben. In dieser Serie gibt es folgende Mischpulte: MX5, MX6/FX/USB, MX12/FX/USB. Das MX5 verfügt über eine 2-Band Klangregelung im Monokanal. Die anderen Mixer MX6/FX/USB, MX12/FX/USB haben eine 3-Band Klangregelung in den Monokanälen und die 6er Modelle auch in den Stereokanälen. - Seite 5 9. Technische Daten Model Number MX SERIES MIXER MX6/FX/USB MX12/FX/USB 20Hz -75kHz 20Hz -70kHz 20Hz -70kHz Kleiner Club Gig (0, -1dB) (0, -1dB) (0, -1dB) Mic Input to any Output(Gain Frequency @ 0dB, Rated output level) Response 20Hz-130kHz 20Hz -130kHz 20Hz -120kHz Microphones 1 and 2 Drum Machine...
-
Seite 6: Kontroll-Elemente
Klangregelung (EQ) Die MX Serie ist an den Mono-Kanälen mit einer 3-Band Klangregelung ausgestattet (außer MX5 mit 2-Band). Der MX6/USB hat darüber hinaus auch an den Stereo-Kanälen einen 3-Band EQ. Die festen Frequenzen können um 15dB angehoben oder abgesenkt werden. - Seite 7 +4dBu. Sollte die Lautstärke bei dieser Einstellung nicht ausreichen, so schalten Sie die Empfindlichkeit bitte auf -10dBu. 9 – AUX SEND (außer MX5) Über diesen Regler kann das Kanal-Eingangssignal zu einem Effektgerät oder Monitor weitergeleitet werden. Hierbei werden alle Kanal- Einstellungen außer „PAN“...
-
Seite 8: Tape/Usb To Mix (Usb Bei Mx6Usb/Mx12Usb)
20 – POWER LED Die LED Leuchtet, wenn Netzspannung anliegt und der Mixer aktiviert ist. 21 – PHANTOM 48V Schalter und LED (+18V beim MX5) Dieser Schalter aktiviert +48 VDC Phantom Power an den XLR Mikrofon Eingängen. ACHTUNG! Bitte verbinden Sie niemals Mikrofone noch trennen Sie diese vom Mixer, wenn die Phantom Power aktiviert ist. - Seite 9 Regler steuern Sie den End-Pegel für die Main Outputs, Tape Output, Control Room , Phones und für die LED Anzeige. Bei den Modellen MX5 und MX6/FX/USB ist der Regler als Dreh-Poti ausgeführt. MX12/FX/USB bieten an der Stelle einen Schieberegler (Fader).
- Seite 10 8. Block Diagramm 4. Kontroll-Elemente 26 – AUX SEND An diesen AUX Bus Ausgang kann man z.B. ein Echo-Hall Gerät anschließen. Es kann dann an jedem Kanal geregelt werden, wie stark der Effektanteil in diesem Kanal ist. Der Kanal Lautstärke-Regler hat hier auch Einfluss, der Main Mix Regler nicht.
-
Seite 11: Rückansicht
Rückansicht 7. PRESET LISTE (MX12FX) Preset Description Parameter Simulate a small Rev.delay time: 0.8~0.9s 00~09 Vocal space with slight Pre-delay: 10~45ms Decay time: 0.7~2.1s Simulate a bright Small Room 10~19 Pre-delay: 20~45ms studio room Decay time: 3.6~5.4s Simulate a large Large Hall 20~29 Pre-delay: 23~55ms... -
Seite 12: Anschluss Beispiele
