4. Kontroll-Elemente

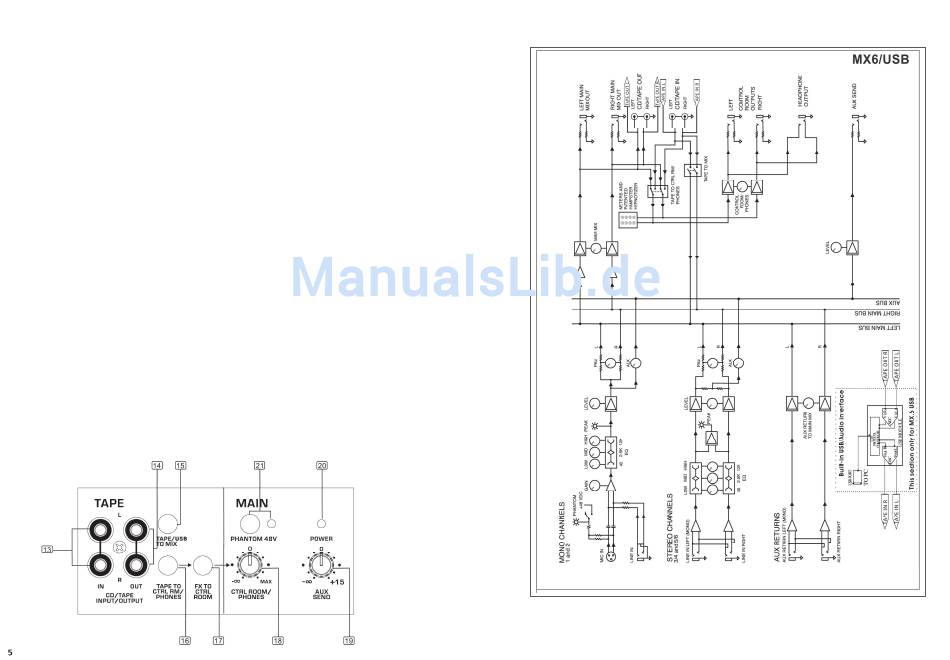

8. Block Diagramm
13 – CD/TAPE INPUT
Diese Stereo Eingang ist für CD Player, DAT Recorder, Cassetten- oder Bandmaschinen und
ähnliche Audiogeräte gedacht. Das Signal des angeschlossenen Audio Gerätes kann über Schalter
sowohl der Summe (Mix) als auch dem Kopfhörer/Kontrollraum Ausgang zugeordnet werden.
Wenn Sie ein Monogerät verwenden, müssen Sie das Signal über einen Y-Adapter an beide
Eingangsbuchsen anschließen.
14 – CD /TAPE OUTPUT
An diese Buchsen kann ein Audio Aufnahmegerät, z.B. ein DAT Recorder, angeschlossen werden.
Es liegt das Signal des Main Mix an. Pegel kann über der Main Mix Regler angepasst werden.
15 – TAPE/USB TO MIX (USB bei MX6USB/MX12USB)
Dieser Schalter routed das Signal auf Main Mix. Die Lautstärke kann über den Main Mix Regler
gesteuert werden.
16 – TAPE TO CTRL RM/PHONES
Wenn dieser Schalter gedrückt ist liegt das CD/TAPE Signal auf den CTRL RM / PHONES Ausgängen
an. Wenn er nicht gedrückt ist, liegt das MAIN MIX Signal an den Ausgängen. Bitte regeln Sie den
CTRL ROOM/PHONES Regler bitte herunter, bevor Sie den Schalter aktivieren.
17 – FX TO CTRL ROOM (Nur MX 12/USB)
Dieser Schalter ermöglicht das Signal des AUX Weges über CTRL ROOM / PHONES abzuhören.
18 – CTRL ROOM/PHONES Regler
Hierüber kann die Signallautstärke an den CTRL ROOM und PHONES Ausgängen justiert werden.
Die Main Mix Ausgänge bleiben davon unberührt.
19 – MASTER AUX SEND Regler (außer MX5)
∞ ∞ ∞ ∞
Hiermit wird der Master Aux send Pegel bestimmt. Der Regelbereich erstreckt sich von - bis
+15dB. Durch den weiten Regelbereich können auch externe Effekte ohne eigenen Gain-Regler gut
angepasst werden.
20 – POWER LED
Die LED Leuchtet, wenn Netzspannung anliegt und der Mixer aktiviert ist.
21 – PHANTOM 48V Schalter und LED (+18V beim MX5)
Dieser Schalter aktiviert +48 VDC Phantom Power an den XLR Mikrofon Eingängen.
ACHTUNG! Bitte verbinden Sie niemals Mikrofone noch trennen Sie diese vom Mixer, wenn die
Phantom Power aktiviert ist. Die LED zeigt den Status an. Bevor Sie die Phantom Power
anschalten, drehen alle Ausgangsregler runter um ihre Geräte/Lautsprecher vor Beschädigung zu
schützen. Benutzen Sie keine Röhren- oder Bändchen – Mikrofone mit der Phantom Power, das
kann die Geräte zerstören.
