AMI Turbitrace
Beschreibung des Produkts
Messbetrieb
A-96.250.130 / 040320

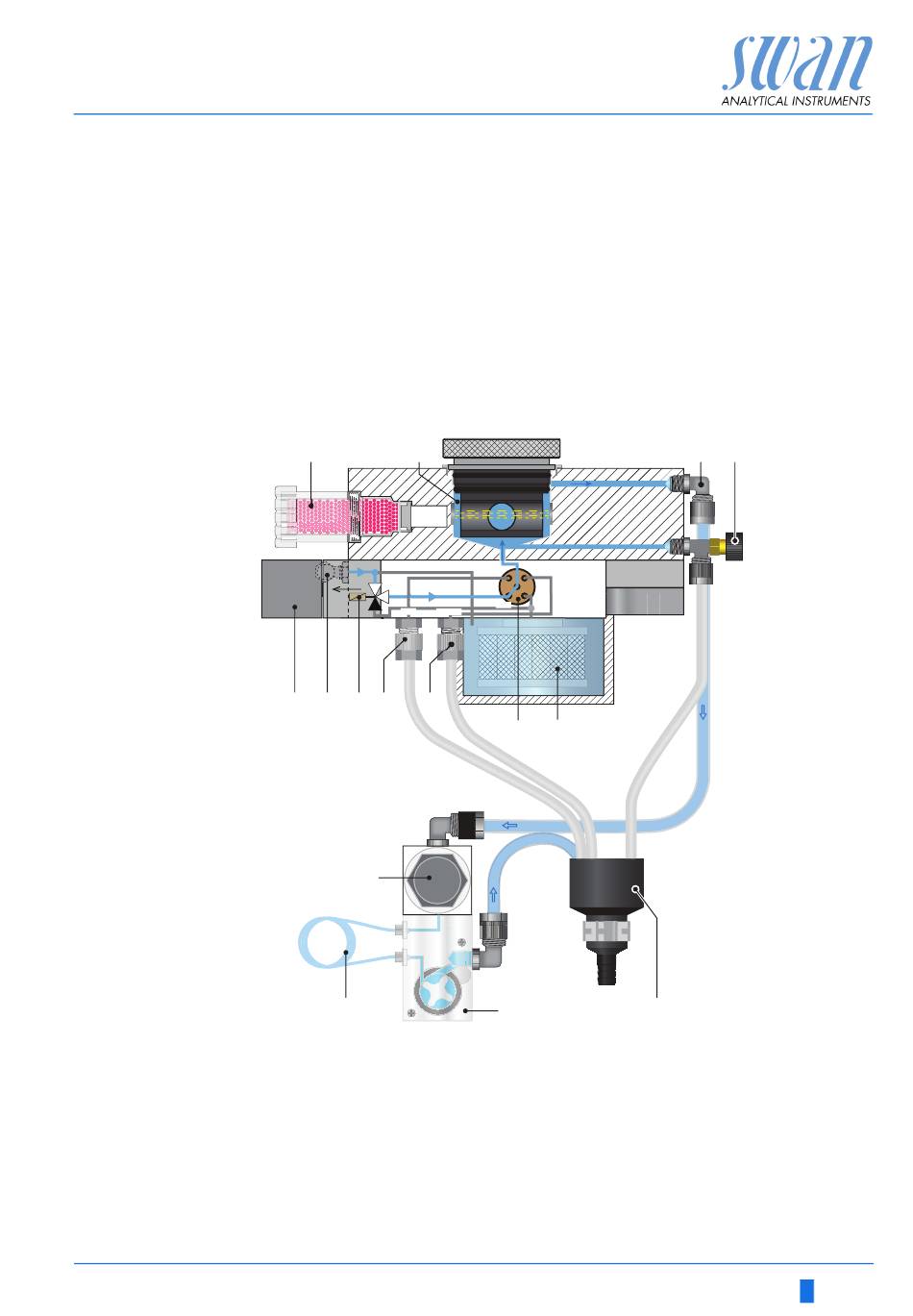

Die Probe fliesst durch den Probeneinlass [F], das 3-Wegemagnet-
ventil [G] und das manuelle 5-Wegeventil [E] in die Messkammer
[B], wo die Trübung gemessen wird. Von dort fliesst die Probe
durch den Probenauslass [C] und das Druckregulierventil [F] mit
den der Probenfluss eingestellt werden kann. Nach dem Druckre-
gulierventil fliesst die Probe durch die Kapillare [L] und den Durch-
flussmesser [M] in den Ablauftrichter [L].
Die Messkammer kann durch das öffnen des Ablassventils [D] ge-
reinigt werden. Durch die Strömung werden Ablagerungen aus der
Messkammer geschwemmt.
A
B
LINE
CAL
E
F
G H
I
K
L
A
Feuchtigkeitsabsorber
B
Messkammer
C
Probenauslass
D
Manuelles Ablassventil
E
Manuelles 5-Wegeventil
F
Probeneinlass
G
3-Wege-Magnetventil
Cal
Empty
Zero
Line
EMPTY
E
J
M
H
Kalibrationseinlass
I
Auslass man. 5-Wegeventil
J
Nullpunktfilter
K
Druckregulierventil
L
Kapillare
M
Durchflussmesser
N
Ablauftrichter
C
D
N
