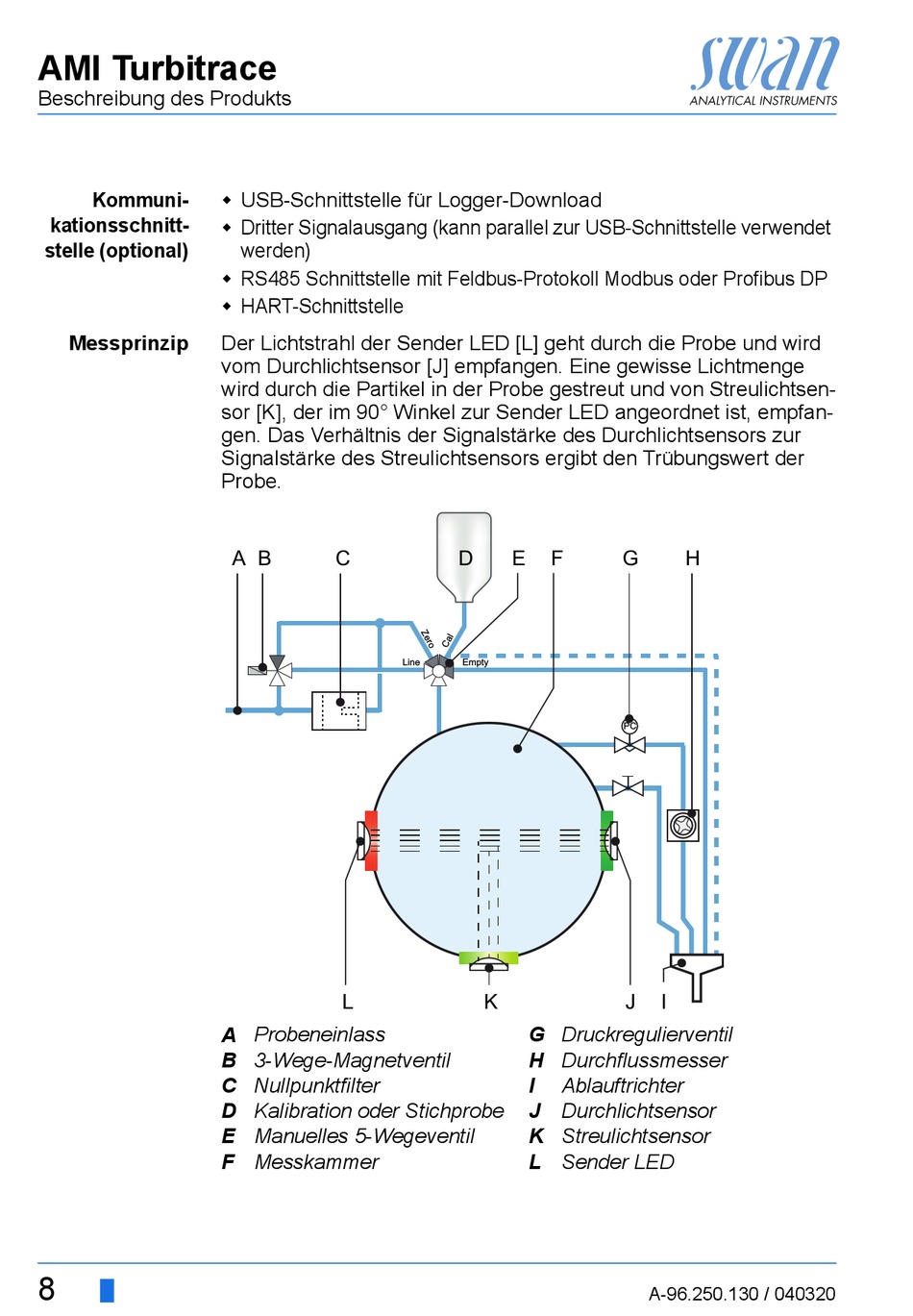

AMI Turbitrace
Beschreibung des Produkts
Kommuni-
kationsschnitt-
stelle (optional)
Messprinzip
8
USB-Schnittstelle für Logger-Download
Dritter Signalausgang (kann parallel zur USB-Schnittstelle verwendet
werden)
RS485 Schnittstelle mit Feldbus-Protokoll Modbus oder Profibus DP
HART-Schnittstelle
Der Lichtstrahl der Sender LED [L] geht durch die Probe und wird
vom Durchlichtsensor [J] empfangen. Eine gewisse Lichtmenge
wird durch die Partikel in der Probe gestreut und von Streulichtsen-
sor [K], der im 90° Winkel zur Sender LED angeordnet ist, empfan-
gen. Das Verhältnis der Signalstärke des Durchlichtsensors zur
Signalstärke des Streulichtsensors ergibt den Trübungswert der
Probe.
A B
C
L
A
Probeneinlass
B
3-Wege-Magnetventil
C
Nullpunktfilter
D
Kalibration oder Stichprobe
E
Manuelles 5-Wegeventil
F
Messkammer
D
E
F
Line
Empty
K
G
Druckregulierventil
H
Durchflussmesser
I
Ablauftrichter
J
Durchlichtsensor
K
Streulichtsensor
L
Sender LED
G
H
PC
J
I
A-96.250.130 / 040320
