Varning
Batteriet avger explosiva gaser vid laddning undvik
gnistbildning och öppen låga, tänk på god ventila-
tion vid laddning.
Produkten kan användas av barn från 8 år och
uppåt och personer med nedsatt fysisk eller mental
förmåga eller brist på erfarenhet och kunskap om de
övervakas eller får instruktioner angående använd-
ning av produkten på ett säkert sätt och förstår
riskerna.
Barn skall övervakas så att de inte leker med produkten.
Rengöring och underhåll får inte göras av barn utan
tillsyn.
Svenska BC 2405
Laddaren är avsedd för laddningsbara blybatterier med större kapacitet
än 24Ah, och är godkänd för fast montering i motorfordon med 24 V
elsystem och negativ jord (minus till gods).
Vid laddning behöver man varken skruva av batteriets cellproppar eller
demontera batterikablarna. Laddaren är dimensionerad för att ladda vid
låga temperaturer. Batteritillverkarens anvisningar om skötsel, efterfyllning
av destillerat vatten, rengöring o dyl måste efterföljas.
OBS! Kontrollera batteriets syranivå regelbundet.
Anslutning till 230 V sker med Calix plug-in kablar, skarvkablar och
grenuttag. Har fordonet redan utrustats med Calix bilvärmesystem kan
komplettering med skarvkabel för inkoppling av batteriladdaren behövas.
Vid montering av enbart batteriladdare, ansluts laddaren med Calix MK
och MS kablar. För vidare information, se www.calix.se.
Laddaren får endast anlutas till jordat uttag. För tidsstyrning av motor- och
/ eller kupévärmare används Calix timer. Reläkontakten kopplas in efter
laddaren se översiktsbild.
Montering
Anslut RÖD kabel till batteriets PLUS-pol (+) och SVART kabel till bilens
chassi, därefter nätkabeln.
Laddaren monteras på ett sådant sätt att omgivningstemperaturen inte
blir för hög. Ej nära t.ex. turboaggregat, grenrör etc. Max. temperatur
+105°C (+60°C under laddning) får ej överstigas.
Vid monteringen använd skruv och låsbrickor i alla infästningshål, tänk på
att laddaren skall klara vibrationer och stötar under många år i fordonet.

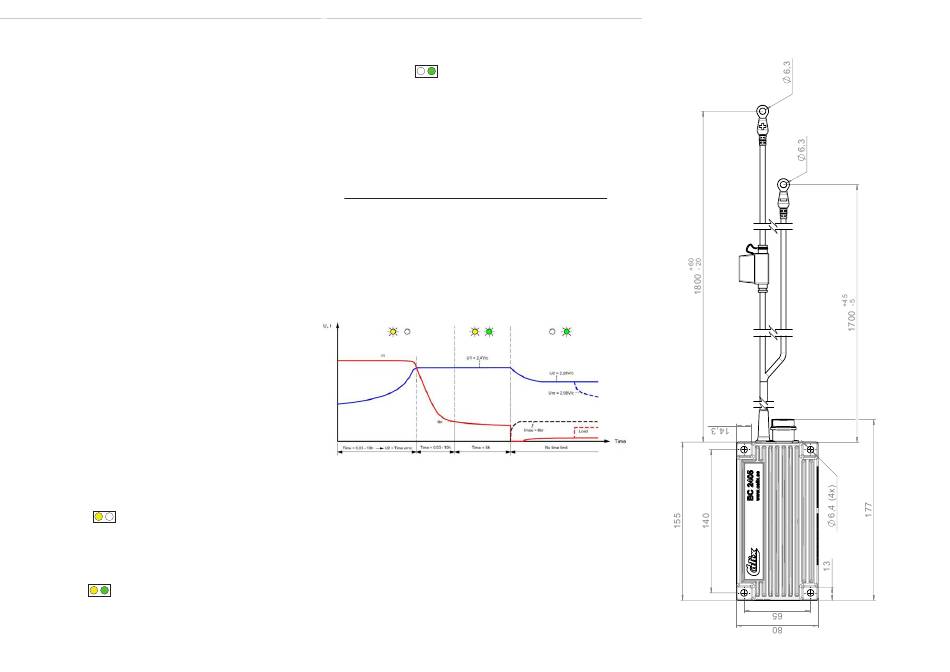

Laddningsförlopp
Högladdningsfas:
Batteriladdningen startar med en spänning som är max 28,8 V och där
laddningsströmmen regleras efter laddningsbehovet. Spänningen ska ha
kommit upp till 28,8 V inom 10 timmar. Om kriteriet inte uppfyllts går
laddaren automatiskt över till underhållsfas och spänningen regleras ned
till 27,6 V (U2). Laddningsströmmen ska sjunka till värdet Ibr (1,0 A)
inom 10 timmar för att påbörja lågladdningsfasen.
Lågladdningsfas:
Lågladdningsfas påbörjas då strömmen har kommit ned till Ibr. Den högre
spänningsnivån U1 (28,8 V) hålls kvar
i 5 timmar. Detta gör att återladdningen säkerställs samtidigt som
laddningen utjämnas i samtliga battericeller. Dessutom motverkar man
sulfatering på batteriets plattor.
Underhållsladdning:
Fasen börjar med att laddningsspänningen sjunker till 27,6 V. Laddnings-
strömmen i denna fas uppgår till ungefär 0,1 A vilket gör att batteriet kan
lämnas tillkopplad över tid. Batteriet behålls fulladdad i denna fas
då eventuella parallella belastningar och förbrukningar tas från batteri-
laddaren. Batteriladdaren kan lämna full ström i underhållsfasen så länge
batteriet är anslutet.
Technical data BC 2405
System voltage
Max. charging current
Rated power
Fuse (24V)
Consumption from battery
Length / Width / Height
Weight with cables
We reserve the right to change technical data without prior notice.
For latest information, see our home page www.calix.se.
24V
5A
100W
Max 10A
< 1,0mA
155x80x47
0,8kg
