Auflagen daran aus. Zum Verschrauben verwenden Sie je zwei
Holzschrauben (6x50mm). Bild 1
B
A
Verlegung Nut-Feder-Bohle 2x15cm: mit der Nutseite beginnend an einer
Blendenseite. Die Nut-Feder-Bohle wird je Auflage mit zwei Holz-Schrauben
4x50mm verschraubt. Nun die restlichen Nut-Feder-Bohlen so zusammensetzen das
die Feder immer komplett in die Nut eingesetzt ist. Eventuelle Überstände der Nut-
Feder-Bohle abschneiden. Nun wird die Dreiecksleiste außenbündig auf die Nut-
Feder-Bohlen aufgeschraubt. Die Verschraubung erfolgt mit Holz-Schrauben
4,0x50mm jeweils im Bereich der Auflagen von oben, zwischen den Auflagen von
unten verschrauben. Es ist darauf zu achten, dass keine Schraubenspitzen
vorstehen.

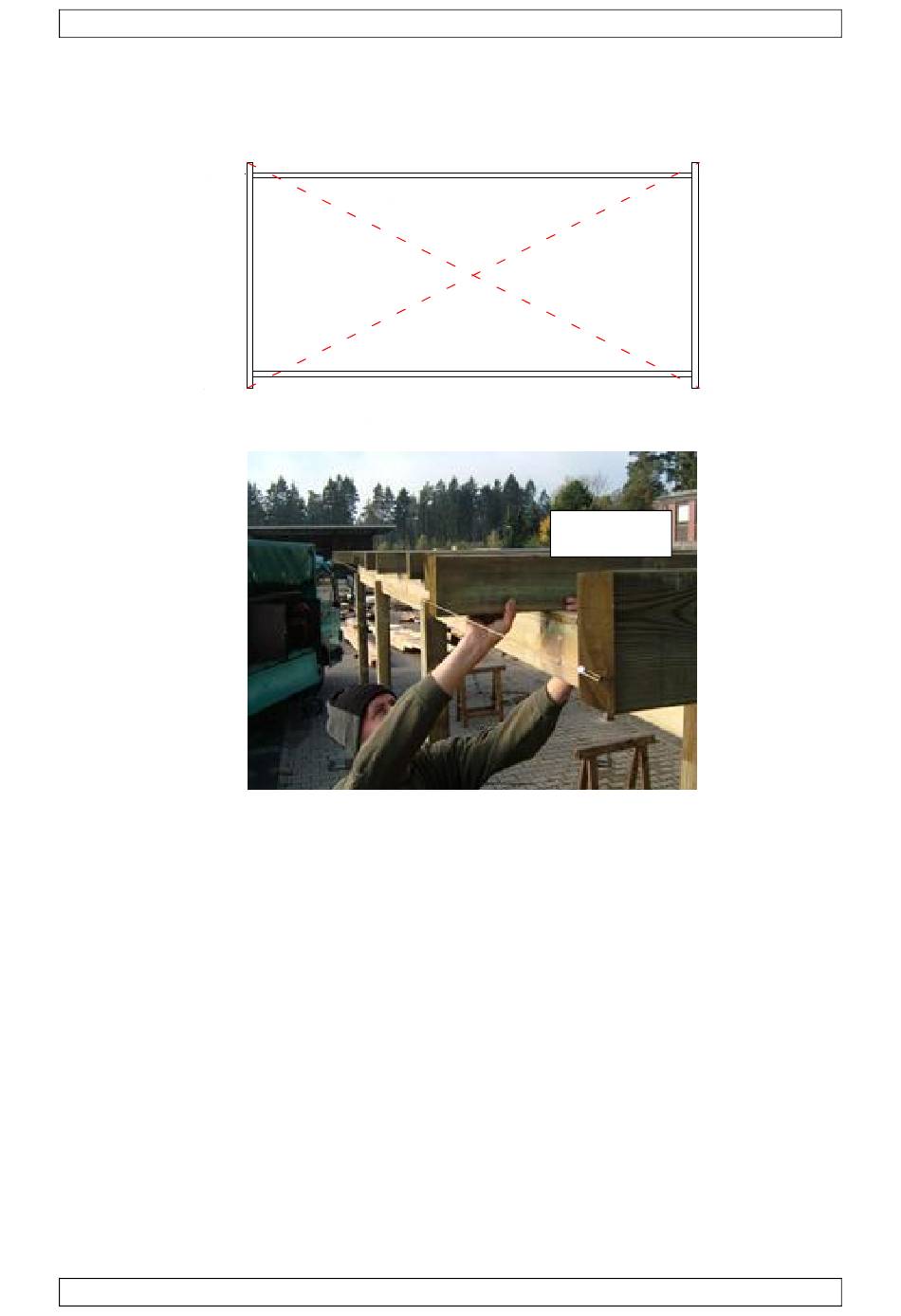

DRAUFSICHT
Diagonale
A - C = B - D
C
D
Auflage
