Mit den Auflagen komplettieren Sie das Gerüst des Variant-Carports. Jetzt sieht man
schon genau, wie es aussehen wird, wenn alles fertig ist.
Kl. Montagewinkel
Für die Rückwandverkleidung wird zusätzlich das „Ergänzungspaket"
•
benötigt. Dafür werden die entsprechenden Pfosten, wie vorher beschrieben,
gesetzt. Der Querholm wird in die Pfostenausklinkungen ( die Pfostenausklinkungen
zeigen zum Stellplatz ) gelegt und mit der Schlossschraube (10x130mm) und einer
Unterlegscheibe (10,5x30x2,5 mm) je Pfosten befestigt. Seitlich wird der Holm an
dem Pfosten mit je drei Spanplattenschrauben (6x160mm) verbunden. Es ist darauf
zu achten, dass die lichten Weiten zwischen den Pfosten laut entsprechender
Zeichnung eingehalten werden. Die Maße sind für einen späteren Einbau der
Wandelemente notwendig
Auflagen: nach Carportbauzeichnung „Draufsicht" auflegen, ausrichten und
•
mit zwei kleinen Montagewinkeln wechselseitig je Auflage auf den Gefällekeilen
befestigen. Dazu Schlüsselschrauben 6x50mm verwenden. Falls ein Bogen in der
Auflage ist, muss dieser nach oben gedreht werden. Bei den Auflagen mit einem
Bogen von 0,5-3cm ist dieser mit einem Hobel oder mit einer Handkreissäge zu
begradigen. Die begradigte Seite zeigt dann nach oben. Auflagen mit größeren
Verformungen müssen ausgetauscht werden.
Die Rechtwinkligkeit des Variant-Carports ist durch Messung der Diagonalen zu
überprüfen und gegebenenfalls zu korrigieren.
Legen Sie die Auflagen auf die Holme und richten sie diese an den bereits
vormontierten Montagewinkeln grob aus. Befestigen Sie die erste und die
letzte Auflage, anhand der Bauzeichnung (Dachüberstände) und überprüfen
Sie die Rechtwinkligkeit des Carports durch Messung der Diagonalen A-C
und B-D (Bild 2) zwischen der ersten und letzten Auflage, die Diagonalen
müssen gleichlang sein. Gegebenenfalls korrigieren. Spannen Sie an den
Köpfen der ersten und letzten Auflage eine Richtschnur und richten Sie die
Pfosten

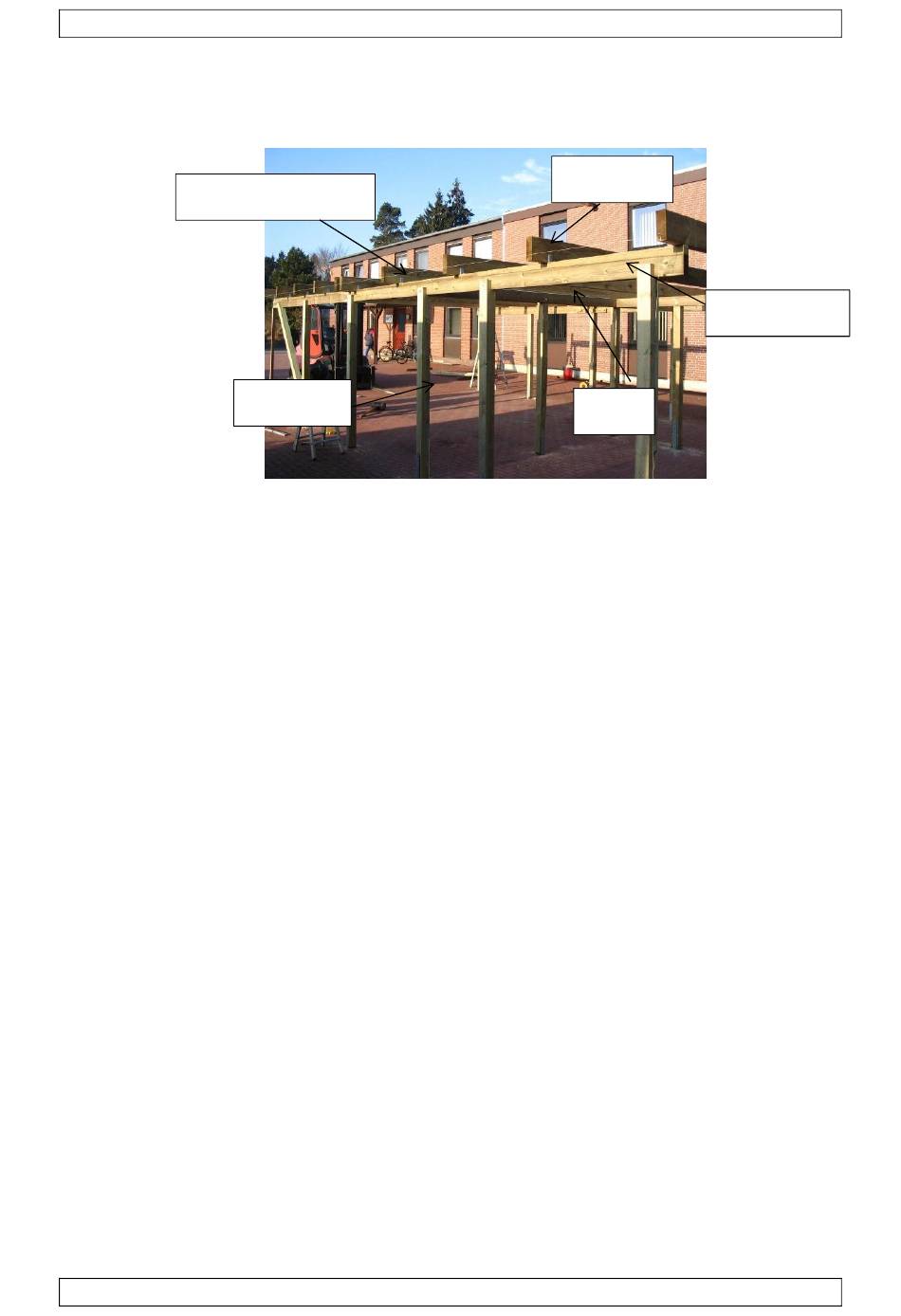

Auflage
Holm
Gefällekeil
Holm
