Scheerer Variant Aufbauanleitung Seite 13

Erich Scheerer GmbH, D-29365 Sprakensehl-Behren

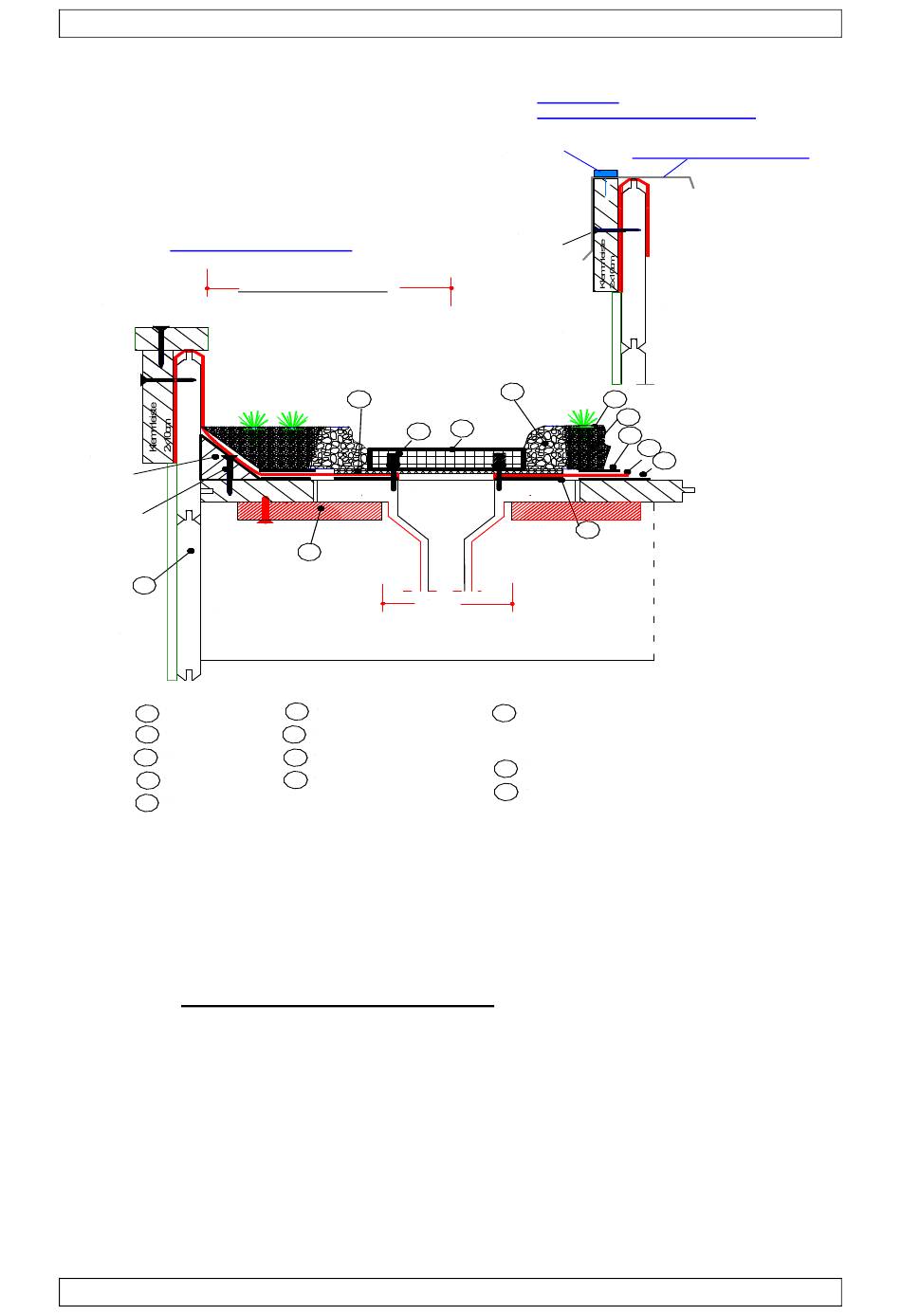

Blendenabdeckung Holz
Abstand vom Rand ca. 30cm
Holzschrauben
4x50mm
Abdeckleiste 3x5cm
Dichtungsfolie über die Blende ziehen,
allseitig gleichmäßig überstehen lassen und
nach Beendigung sämtl. Arbeiten gegebenenfalls die
überstehende Folie unterhalb der Klemmleiste 2x10cm
abschneiden!
Dreiecks-
leiste
4x7cm 2,00m
12
Blende
Eckleiste
Schutzflies
1
2 Ökodachdichtung
3
Schutzflies
4 Substrat ca. 5cm
5 Dachstauden mit
Kegelballen
Eventuell überstehende Folie oder Vlies ist abzuschneiden. Am Ablauf schneiden Sie
nun die 2. Lage Geovlies aus. Das Vlies darf nicht über dem Abfluss liegen.
Anschließend verteilen Sie die Säcke mit dem mineralischen Substrat auf der
Dachfläche. Die Schichtstärke beträgt 4-5cm.
8
10
Öffnung in
Nut-Feder-Bohle
2x15cm
Holzschrauben
3,5x35
9
DN 50
13cm
6 Rund-Kies 16-32 gemessen
7 Laubfang
Klemmring
8
Grundplatte 19mm für
9
Dachgully 30x30cm
mit 13cm Loch
Alternativ:
Alu-Blendenabdeckung 65/65
Spenglerschraube
4,5x25mm
Holzschrauben
3,5x35mm
Eckleiste
6
5
7
Nut-Feder-Bohle
2x15cm
Ø 20cm
11
10
Verschraubung mit
Flügelmutter (handfest)
und Kunststoffhalterung für
Laubfang
11
Dichtung
12
Blende (siehe Stückliste)
Alu-Blendenabdeckung 65/65
Blende
4
3
2
1
Seite 13 von 16
