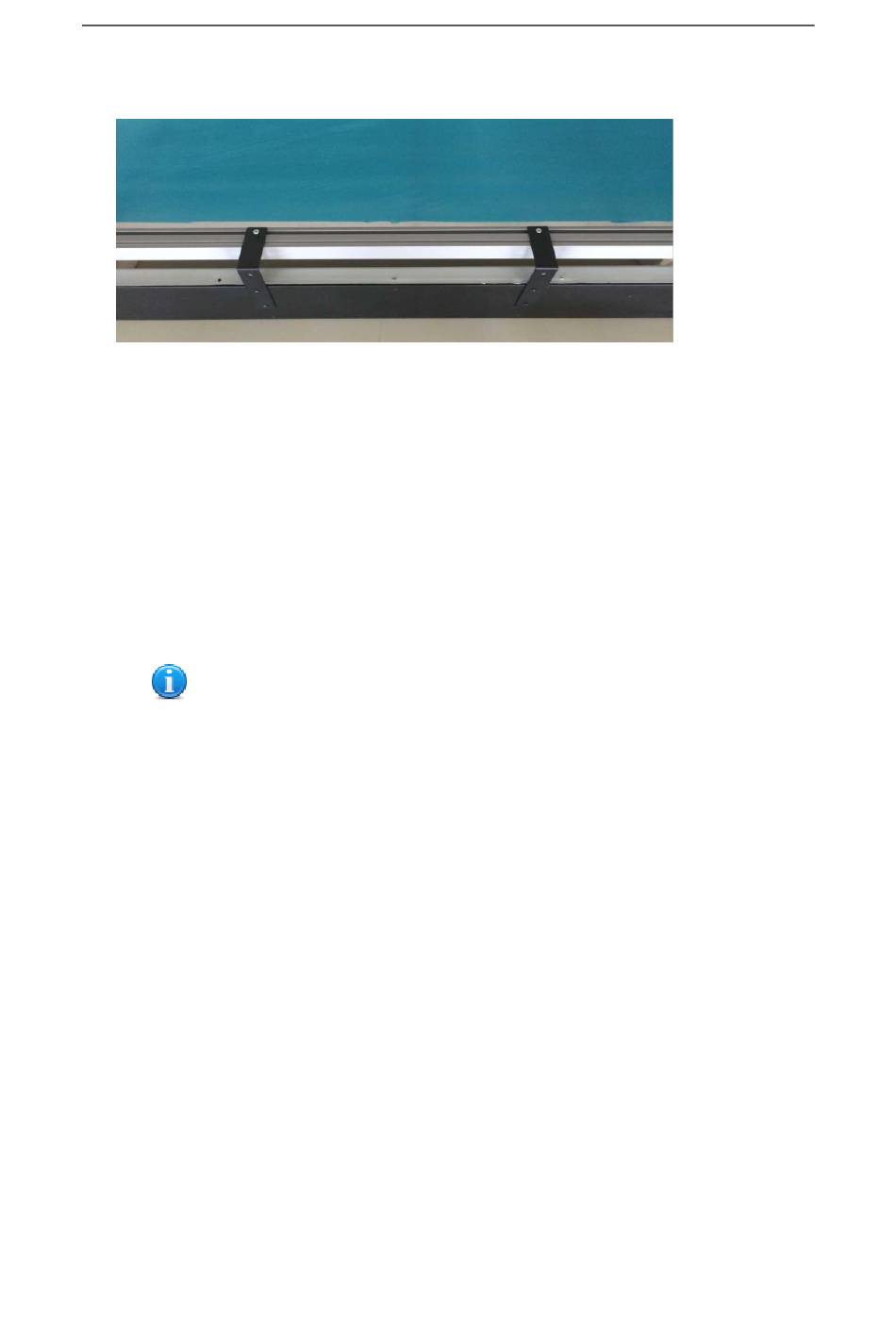

2 Użyj śrubek z tyłu tablicy do przytwierdzenia półki:
UWAGA: Porty USB powinny być skierowane do tyłu tablicy
Po zainstalowaniu półki, połóż pisaki według kolorów na odpowiednie miejsca.
3
Kolorowe naklejki odpowiadają kolorom, które aktywowane będą po podniesieniu
pisaka. Miejsce bez naklejki przeznaczone jest na wskaźnik teleskopowy. Miejsce
na półce oznaczone napisem ERASER przeznaczone jest na żółty pisak
aktywujący gumkę w oprogramowaniu Avtek Interactive Suite.
Użyj 1,5m kabla USB by podłączyć tablicę do półki interaktywnej, a następnie 6m
4
kabla USB do podłączenia półki do komputera.
UWAGA: Półkę interaktywną należy zamontować przed powieszeniem
tablicy na ścianie – w innym przypadku montaż będzie utrudniony.
2.2 Instalacja ścienna tablicy interaktywnej
(1) Do instalacji potrzebna jest metrówka, śrubokręt oraz wiertarka
✓ Wybierz odpowiednie miejsce do instalacji tablicy, które pozwoli również łatwo
podłączyć komputer.
✓ Zaznacz na ścianie miejsca w których wywiercane będą otwory.
✓ Wywierć 8 otworów montażowych

TT-BOARD 80 h = 1131mm, W = ok. 1440 mm

TT-BOARD 80 Pro h = 1131mm, W = ok. 1440 mm

TT-BOARD 100 Pro h = 1274 mm, W = ok. 1980 mm
✓ Przykręć uchwyty montażowe do ściany.
