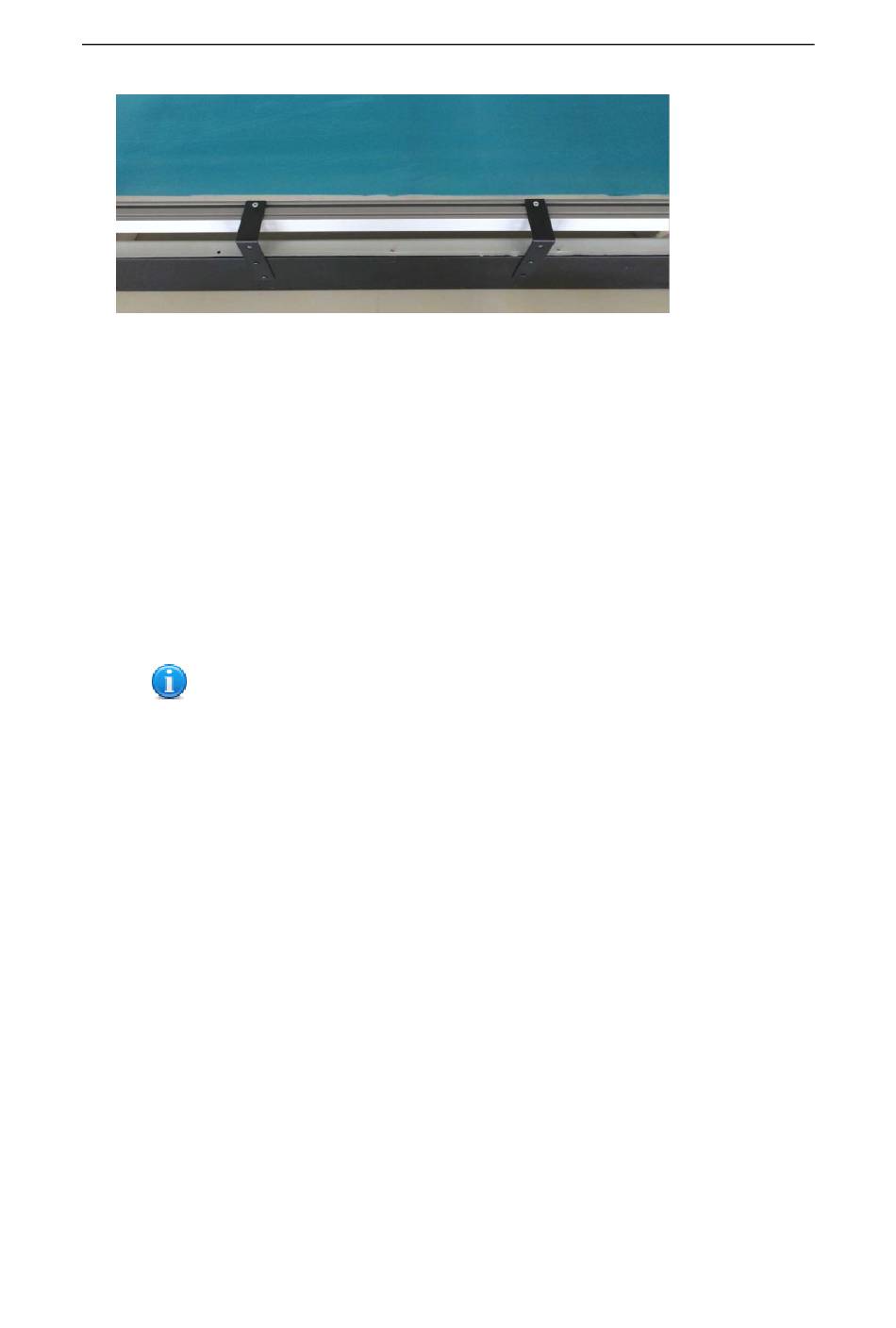

2 Schrauben auf der Tafelrückseite zum Befestigen der Ablage benutzen:
ACHTUNG: die USB-Schnittstellen sollten zur Tafelrückseite ausgerichtet sein
6 Nach Montage der Ablage die Stifte der Farbe nach an die richtige Stelle legen.
Die farbigen Aufkleber entsprechen den Farben, die nach Entnahme des Stifts
aktiviert werden. Die Stelle ohne Aufkleber ist für den Teleskop-Zeigestab
bestimmt. Die Stelle auf der Ablage mit Aufschrift ERASER ist für den gelben Stift
bestimmt, der den Schwamm im Programm Avtek Interactive Suite aktiviert.
Verwenden Sie das 1,5m USB-Kabel zum Anschließen der Tafel an die interaktive
7
Ablage und dann das 6m USB-Kabel zum Anschließen der Ablage an den
Computer.
ACHTUNG: Die interaktive Ablage muss montiert werden, bevor die Tafel
an der Wand aufgehängt wird - andernfalls wird die Montage erschwert.

2.2 Wandmontage der interaktiven Tafel

(5) Für die Montage werden ein Maßband, ein Schraubenzieher und eine Bohrmaschine
benötigt
✓ Wählen Sie eine geeignete Stelle für die Montage der Tafel, die es auch erlaubt,
einen Computer einfach anzuschließen.
✓ Markieren Sie an der Wand die Stellen, an denen Löcher gebohrt werden.
✓ Bohren Sie 8 Montagelöcher
1. TT-BOARD 80 h = 1131mm, W = ok. 1440 mm
2. TT-BOARD 80 Pro h = 1131mm, W = ok. 1440 mm
3. TT-BOARD 100 Pro h = 1274 mm, W = ok. 1980 mm
✓
Schrauben Sie die Montagehalterungen an die Wand.
