UCS EFC 4 A Installationshandbuch

Rauchabzugszentrale/ausführungen 230 vac–24 vdc und 115 vac-24vdc
Vorschau ausblenden Andere Handbücher für EFC 4 A:
Diese Anleitung herunterladen
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

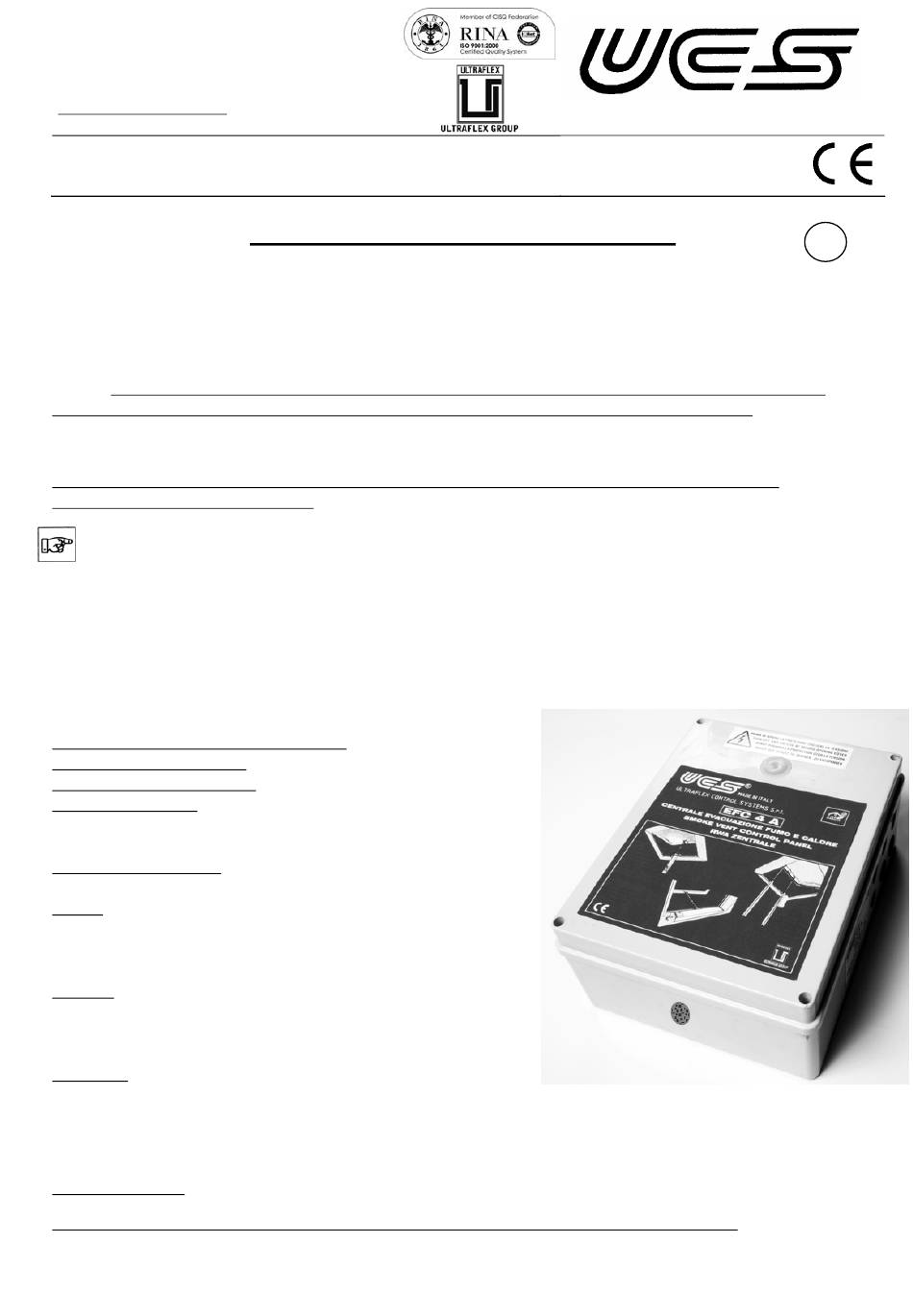

ULTRAFLEX CONTROL SYSTEMS s.r.l.
Via XXV Aprile, 45 - 16012 BUSALLA (GE) - ITALY
Tel. + 39 010 9768234 - Fax +39 010 9768233
Export: Tel. (+39 010) 9768232 - Fax (+39 010) 9768233
http://www.ultraflexgroup.it/ucs e-mail: ucs@ultraflexgroup.it
MANUALE D'USO: ISTRUZIONI ED AVVERTENZE
La centrale evacuazione fumi EFC 4 A permette di comandare l'apertura o la chiusura di finestre tramite attuatori
a 24 Vcc con comando di apertura/chiusura ad inversione di polarità.
Il comando di apertura e/o chiusura può avvenire per emergenza comandata dai sensori di fumo (art. 36418Q) o
da una pulsantiera di emergenza (art. 40564B) oppure per ventilazione tramite pulsante standard (art. 41013B o
simile). La presenza della pulsantiera di emergenza è consigliata in quanto, oltre a permettere il comando di
emergenza manuale, permette di avere a vista le segnalazioni di anomalia/emergenza e il RESET.
Naturalmente il comando di emergenza ha la priorità rispetto a quello per ventilazione (l'apri e il chiudi manuale
vengono inibiti).
Gli attuatori sono alimentati direttamente dall'alimentatore; le batterie vengono mantenute cariche ed
intervengono solo in assenza di rete.
ATTENZIONE:
•
leggere attentamente questo manuale prima di procedere al montaggio
•
conservare questo manuale per eventuali consultazioni successive al montaggio
•
un'applicazione scorretta o un improprio montaggio possono causare malfunzionamenti del sistema e/o
conseguenti danni a cose e/o persone
•
i collegamenti devono essere effettuati da personale specializzato
•
togliere sempre tensione prima di aprire la centralina
CARATTERISTICHE TECNICHE
Dimensioni LxHxP: mm. 196 x 246 x 98
Tensione di alimentazione: 230 Vca (o versione 115 Vca)
Corrente nominale in uscita: 4 A
Segnalazioni visive:
n° 3 led VERDE, GIALLO, ROSSO per verifica stato attraverso
tappo frontale opaco
Segnalazioni acustiche: uscita per sirena di allarme
autoalimentata
Uscite:
-
2 uscite motori 24 Vcc ad inversione di polarità ognuna
da 2 Ampere massimo di carico
-
1 uscita sirena/relay
Ingressi:
-
1 ingresso per sensori di fumo
-
2 ingressi per il comando manuale delle 2 linee attuatori
-
ingresso per pulsantiera di emergenza
Dotazioni:
-
n° 2 batterie da 12 V, 4 Ah (*)
-
n° 10 connettori estraibili per un comodo cablaggio
-
n° 6 preforature per pressacavi PG9
-
n° 1 tappo per aerazione scatola
Tempo di ricarica: a batterie scariche al 100 % circa 10 ore
(*) Nel caso in cui le batterie non vengano fornite da UCS, seguire lo schema di collegamento di pag. 16
Doc. 82831O – Rev. 24/11/08
Centrale evacuazione fumi
Versioni 230 Vca–24 Vcc e 115 Vca-24Vcc
EFC 4 A"
"
P
1 - 19
H
L
Dis. 21187/h
I
Inhaltsverzeichnis
loading

Verwandte Anleitungen für UCS EFC 4 A

Inhaltszusammenfassung für UCS EFC 4 A

  • Seite 10: Technische Eigenschaften

    “ Ausführungen 230 VAC–24 VDC und 115 VAC-24VDC Die Rauchabzugszentrale EFC 4 A steuert die Öffnung und Schließung von Fenstern mittels 24 VAC Antrieben mit Umpolen-Steuerung. Der Öffnungs- und Schließbefehl kann über ein durch die Rauchmelder (Art. 36418Q) bzw. durch eine Notschalttaster (Art.

  • Seite 11: Funktionsweise

    FUNKTIONSWEISE Bei stillstehendem Antrieb reicht es zur Auswahl der neuen gewünschten Betriebsrichtung aus, die IM NOTFALL der gewünschten neuen Wirkung entsprechende 1. Durch Signal des Rauchmelders Art. 36418Q Taste zu drücken und wieder loszulassen. Dieser Notfall betrifft die Meldung von Rauch durch den Rauchmelder.

  • Seite 12: Wartung

    • Die bestehenden Elektroanlagen müssen den UND SICHER ENTSORGT WERDEN. geltenden Normen entsprechen. (*) Wenn die batterien nicht von UCS geliefert wird • Bevor irgendein Eingriff im Geräteinneren schaven das elektrische schema seite 16 vorgenommen wird, stellen Sie sicher, dass das Gerät vom Netz und von den Batterien getrennt ist.
  • Seite 16 Alle batterie – To batteries – Aux batteries An die batterie – A las baterías ROSSO-RED-ROUGE-ROT-ROJO NERO-BLACK-NOIR SCHWARZ-NEGRO USCITA SIRENA – ALARM SIREN OUTPUT – SORTIE SIRENE – AUSGANG SIRENE – SALIDA SIRENA STAND BY LED ALARM LED VERDE VERDE + ROSSO GREEN GREEN + RED VERT...
  • Seite 17 COLLEGAMENTO ELETTRICO-ELECTRIC CONNECTION-BRANCHEMENT ÉLECTRIQUE-ELEKTRISCHER ANSCHLUSS - CONEXIÓN ELÉCTRICA Doc. 82831O – Rev. 24/11/08 17 - 19 Dis. 21187/h...
