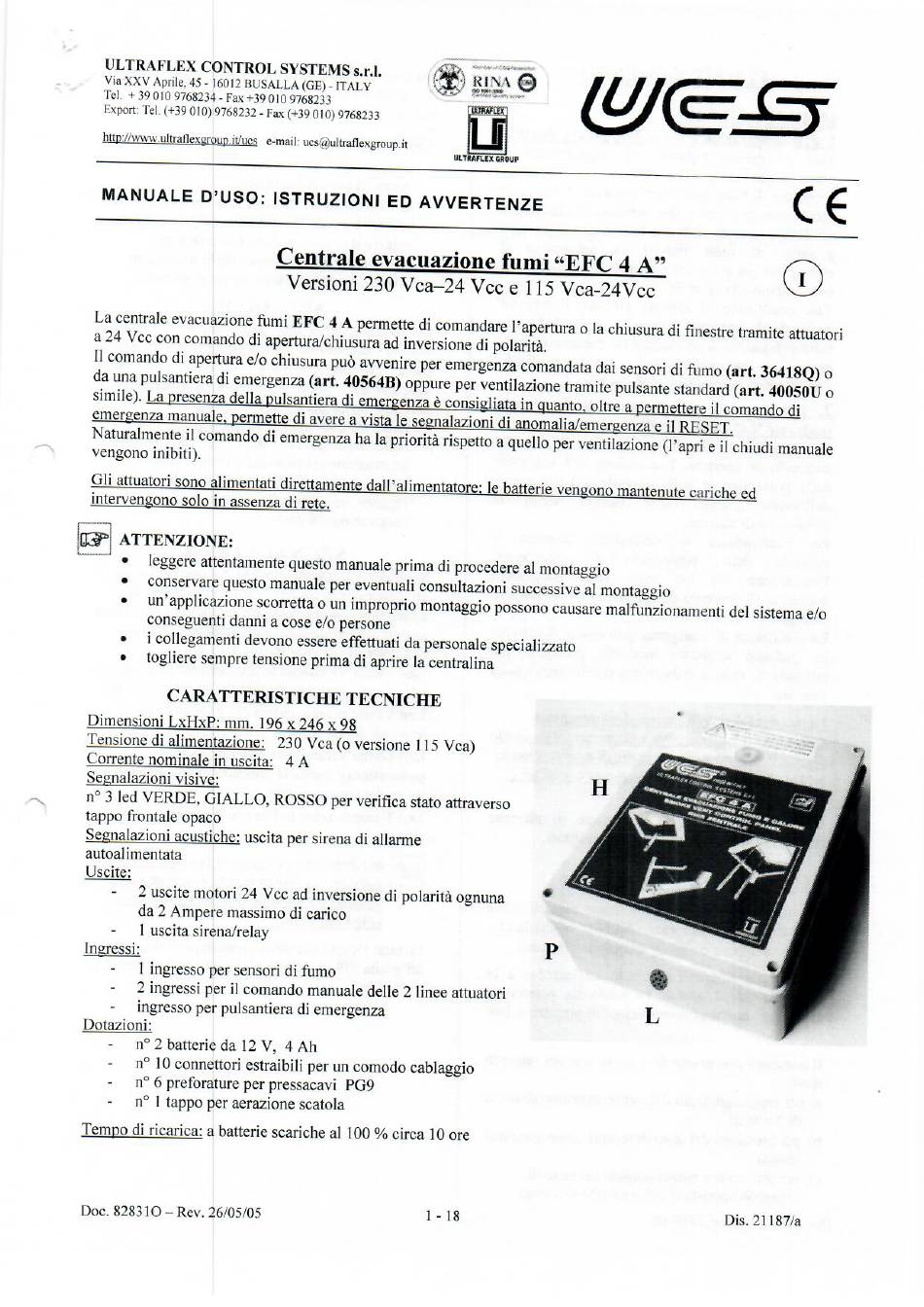

UCS EFC 4 A Bedienungsanleitung

ULTRAFLEX CONTROL
Via XXV Aprile, 45 - 16012BUSALLA (GE) - ITALY
Tel. +39010 9768234- Fax +39010
Export: Tel. (+39 010) 9768232 - Fax (+39 010) 9768233
it./ucs e-mail: ucs@ultraflexgroup.it
MANUALE D'USO:
La centrale evacuazione fumi EFC 4 A permette di comandare I 'apertura o la chiusura di finestre tramite attuatori
a 24 vcc con comando di apertura/chiusura ad inversione di polaritå.
II comando di apertura e/o chiusura puö avvenire per emergenza comandata dai sensori di fumo (art. 36418Q) o
da una pulsantiera di emergenza(art. 40564B) oppure per ventilazione tramite pulsante standard (art. 40050U o
simile). La presenzadella pulsantiera di emergenza consigliata in quanto. oltre a permettere il comando di
emergenzamanuale. permette di avere a vista le segnalazioni di anomalia/emergenza e il RESET.
Naturalmente il comando di emergenzaha la prioritå rispetto a quello per ventilazione (l' apri e il chiudi manuale
vengono inibiti).
Gli attuatori sono alimentati direttamente dall'alimentatore: le batterie vengono mantenute cariche ed
intervengono solo in assenzadi rete.
ATTENZIONE:
• leggereattentamente questomanualeprima di procedereal montaggio
• conservare questo manuale per eventuali consultazioni successive al montaggio
• un'applicazionescorrettao un improprio montaggiopossonocausaremalfunzionamentidel sistemae/o
conseguenti danni a cose e/o persone
i collegamenti devono essereeffettuati da personale specializzato
• togliere sempre tensione prima di aprire la centralina
CARATTERISTICHE
Dimensioni LxHxP: mm.
Tensione di alimentazione:
Corrente nominale in uscita:
Segnalazioni visive:
no 3 led VERDE, GIALLO, ROSSO per verifica stato attraverso
tappo frontale opaco
Segnalazioniacustiche:uscitaper sirenadi allarme
autoalimentata
Uscite:
2 uscite motori 24 vcc ad inversione di polaritå ognuna
da 2 Ampere massimodi carico
1 uscita sirena/relay
Ingressi:
1 ingresso per sensori di fumo
2 ingressiper il comandomanualedelle 2 linee attuatori
ingresso per pulsantiera di emergenza
Dotazioni:
no 2 batterie da 12 V, 4 Ah
no 10connettori estraibili per un comodocablaggio
no6 preforatureper pressacavi PG9
no I tappoper aerazionescatola
Tempodi ricarica:a batterie scariche al 100% circa 10ore
Doc. 828310 -Rev. 26/05/05
SYSTEMS s.r.l.
9768233
ISTRUZIONI ED AVVERTENZE
Centrale evacuazione
Versioni 230 Vca-24
TECNICHE
196 x 246 x 98
230 Vca (o versione 115 Vca)
4 A
GROUP
fumi "EFC 4 A"
vcc e 115 Vca-24Vcc
1-18
1
Dis. 21187/a
