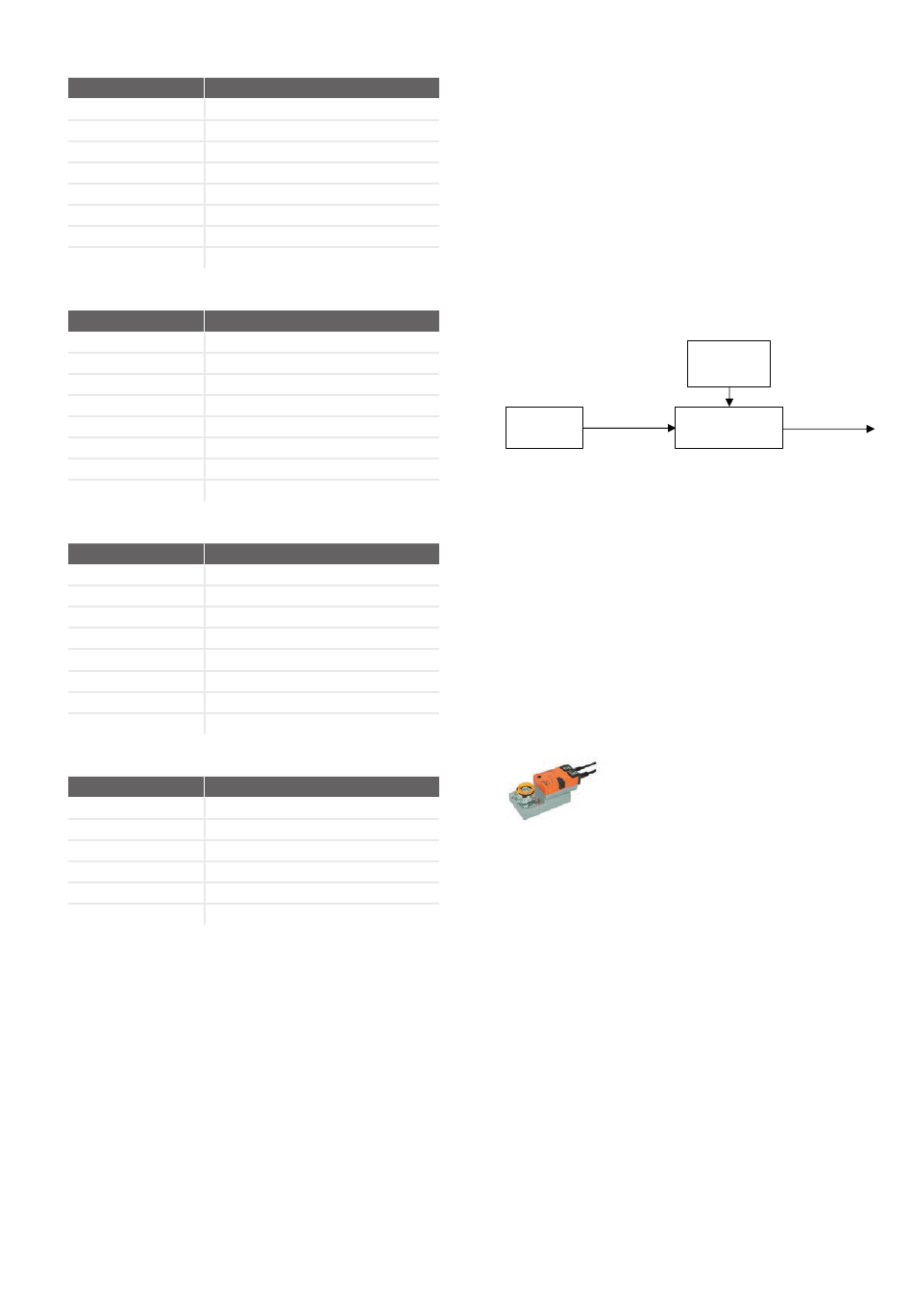

Doradzane ustawienia
Czujnik CO (0-2000 ppm)
2
Element menu
WEJŚCIE W 0%
WEJŚCIE W 100%
METODA
NASTAWA
PASMO PROPORCJ.
CZAS CAŁKOWANIA
FUNKCJA 0–10 V
PRIORYTET 0–10 V
Czujnik wilgotności
Element menu
WEJŚCIE W 0%
WEJŚCIE W 100%
METODA
NASTAWA
PASMO PROPORCJ.
CZAS CAŁKOWANIA
FUNKCJA 0–10 V
PRIORYTET 0–10 V
Czujnik ciśnienia
Element menu
WEJŚCIE W 0%
WEJŚCIE W 100%
METODA
NASTAWA
PASMO PROPORCJ.
CZAS CAŁKOWANIA
FUNKCJA 0–10 V
PRIORYTET 0–10 V
SAG 0-3/SAG 0-5/SAG 0-M
Element menu
WEJŚCIE W 0%
WEJŚCIE W 100%
METODA
STER. USTAWIENIAMI
FUNKCJA 0–10 V
PRIORYTET 0–10 V
82 - PL
6
Nastawa
10,0 V (2000 ppm)
2,0 V (400 ppm)
KONTROLA
5,0 V (1000 ppm)
50% (800 ppm)
300 s
PRZEPŁ. PROPORCJ.
TYLKO AUTO
Nastawa
10,0 V (100% RH)
2,0 V (20% RH)
KONTROLA
7,0 V (70% RH)
50% (40% RH)
30 s
PRZEPŁ. PROPORCJ.
TYLKO AUTO
Nastawa
0,0 V
[2* nastawa] V
KONTROLA
[nastawa] V
50-150% (patrz czujnik)
30 s
PRZEPŁ. PROPORCJ.
TYLKO AUTO
Nastawa
0,0 V
10,0V
STEROWANIE
Nie dotyczy
PRZEPŁ. USTAW. WST.
WŁ.
Obsługa
Sygnał wejściowy podłączonego czujnika lub
przełącznika jest przekładany na sygnał neutralny
0-100%. Ten przełożony sygnał jest wysyłany do
jednostki wentylacyjnej jako wymagany przepływ
powietrza. Jednostka wentylacyjna porównuje to z
innymi przychodzącymi żądaniami określa potrzebny
przepływ powietrza.
Przekładając sygnał na sygnał neutralny 0-100% czujnik
ciśnienia 0-600 Pa 0-10 V można bez trudu zastąpić na
przykład czujnikiem ciśnienia 0-500 Pa 0,5-4,5 V. Zmiany
wymagają tylko ustawienia napięcia wejściowego. W
przypadku kontroli należy ponadto skorygować nastawę.
czujnik
mierzona wartość
0-10 V
0-10 V
Napięcie wejściowe przy wyjściu 0% i napięcie
wejściowe przy wyjściu 100% ustawia się w menu
Option Box dla każdego konkretnego wejścia 0-10
V po jego aktywowaniu. Domyślnie wyjście 0% jest
generowane przy wejściu 0 V, natomiast wyjście 100%
przy wejściu 10 V. Gdyby był podłączony czujnik
ciśnienia 0,5-4,5 V do sterowania wentylacją, wejście
dla wyjścia 0% wynosiłoby 0,5 V, a wejście dla wyjścia
100% 4,5 V.
11 Regulowany zawór gruntowego
wymiennika ciepła
Urządzenie jest wyposażone w
opcjonalny sterownik gruntowego
wymiennika ciepła do wstępnego
podgrzewania lub schładzania powietrza
zewnętrznego.
Urządzenie może kontrolować zawór 230 V z powietrza
poprzez gruntowy wymiennik ciepła.
Montaż
1. Podłącz stałe zasilanie 230 V zaworu gruntowego
wymiennika ciepła do złącza 12 (patrz schemat
połączeń).
2. Podłącz przełączone zasilanie 230 V zaworu
gruntowego wymiennika ciepła do złącza 6b (patrz
schemat połączeń).
3. Podłącz czujnik temperatury zewnętrznej gruntowego
wymiennika ciepła do złącza 6a (patrz schemat
połączeń).
4. Podłącz kabel zasilający urządzenia
Procedury uruchomienia
Po zainstalowaniu nie ma potrzeby uruchamiania
gruntowego wymiennika ciepła w jednostce
wentylacyjnej.
6
Niezgodne z belgij skim ustawodawstwem freduc.
ustawienia
wejście w 0%
wejście w 100%
przekształcenie
mierzona wartość
0-100%
0-100%
