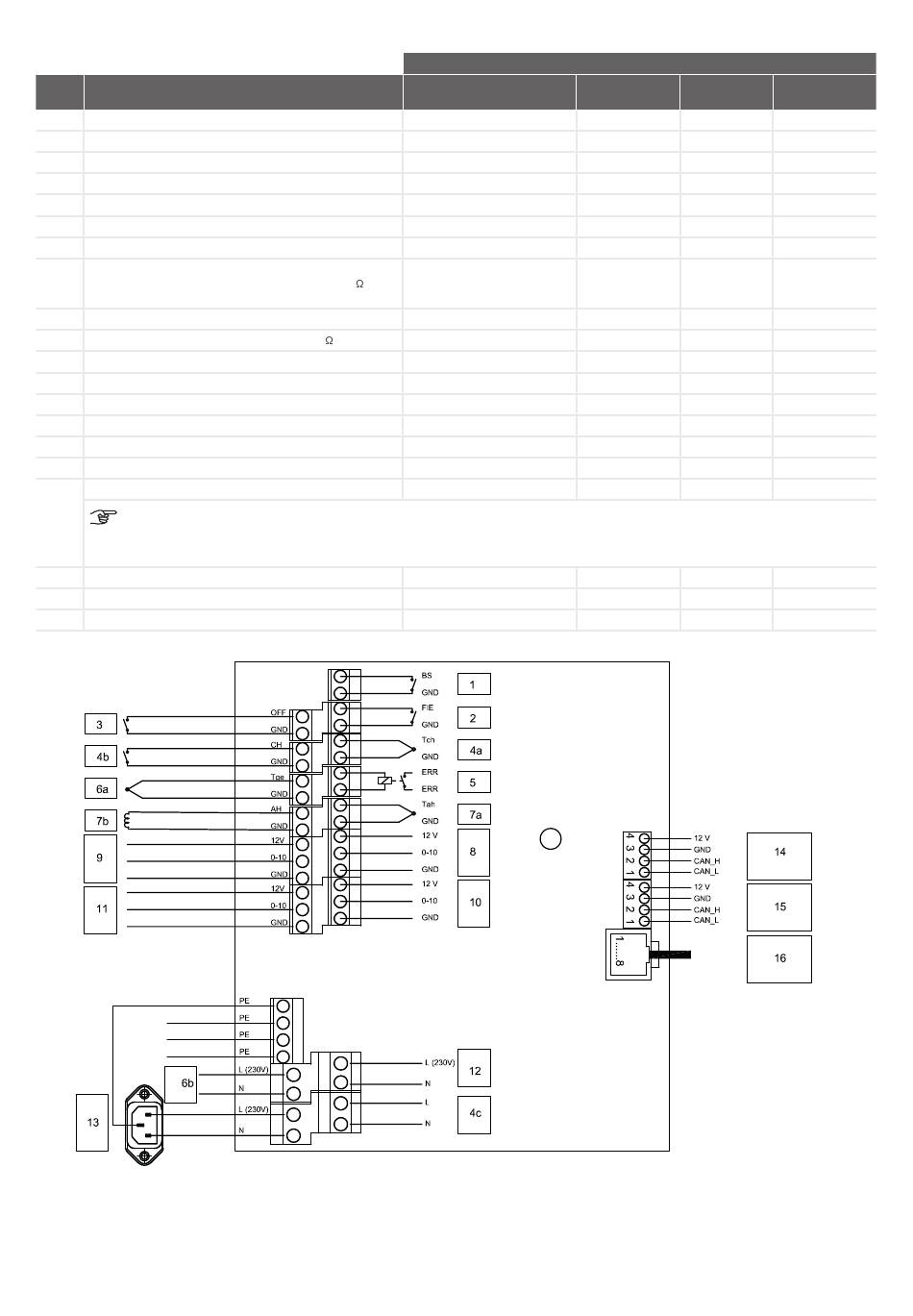

Schemat połączeń
Kod Znaczenie
1 Przełącznik łazienkowy
2 Sygnał wejściowy błędów filtra zewnętrznego
3 Przełącznik trybu gotowości (Stand-by)
4a Czujnik temperatury ComfoHood
4b Przełącznik ComfoHood
1
4c Zawór ComfoHood
5 Sygnalizator awarii
6a Czujniki temperatury ComfoFond-L Q/
Czujniki zaworu gruntowego wymiennika ciepła (10k @
25°C)
6b Pompa ComfoFond-L Q:
7a Czujnik temperatury nagrzewnicy wtórnej (10k @ 25°C)
7b Sterowanie nagrzewnicą wtórną
8 Wejście 3; 0-10 V
9 Wejście 1; 0-10 V
10 Wejście 4; 0-10 V
11 Wejście 2; 0-10 V
12 Zawór gruntowego wymiennika ciepła
13 Złącze zasilania sieciowego
Zasilanie sieciowe jest potrzebne do zasilania funkcji 230 V (kod 4c, 6b i 12).
Wszystkie pozostałe funkcje są zasilane przez ComfoNet.
Imax dla zasilanych złączy ComfoNet łącznie: <150 mA
Imax kodu 4c, 6b i 12 łącznie: 10A
14 Złącze ComfoNet
15 Złącze ComfoNet
4
16 Złącze ComfoNet
1
Dostępność tylko w Szwajcarii
2
Niedozwolone w Belgii
4
W przypadku aplikacji serwisowych
2
1
1
Interfejs
Cyfrowy
Cyfrowy
Cyfrowy
Analogowy
Cyfrowy
230 V AC przełączany
Styk bezpotencjałowy
Analogowy
230 V AC przełączany
Analogowy
Wyjście 0-10 V DC
Wejście 0-10V DC
Wejście 0-10V DC
Wejście 0-10V DC
Wejście 0-10V DC
230 V AC stały
±10%, jednofazowe, 50 Hz
Wtykowe
Wtykowe
Złącze RJ45
Dane techniczne
Umax Imax
3,3 V DC 1 mA
3,3 V DC 1 mA
3,3 V DC 1 mA
3,3 V DC 1 mA
3,3 V DC 1 mA
230 V AC 4 A
230 V AC 1 A
3,3 V DC 1 mA
230 V AC <4 A
3,3 V DC 1 mA
10 V DC 10 mA
12 V DC 37,5 mA
12 V DC 37,5 mA
12 V DC 37,5 mA
12 V DC 37,5 mA
230 V AC 4 A
230 V AC 10 A
12 V DC 37,5 mA
12 V DC 37,5 mA
12 V DC 37,5 mA
Lmax-
okablowanie
30 m
30 m
30 m
30 m
30 m
30 m
30 m
30 m
30 m
30 m
30 m
30 m
30 m
30 m
30 m
30 m
2,5 m
30 m
30 m
30 m
