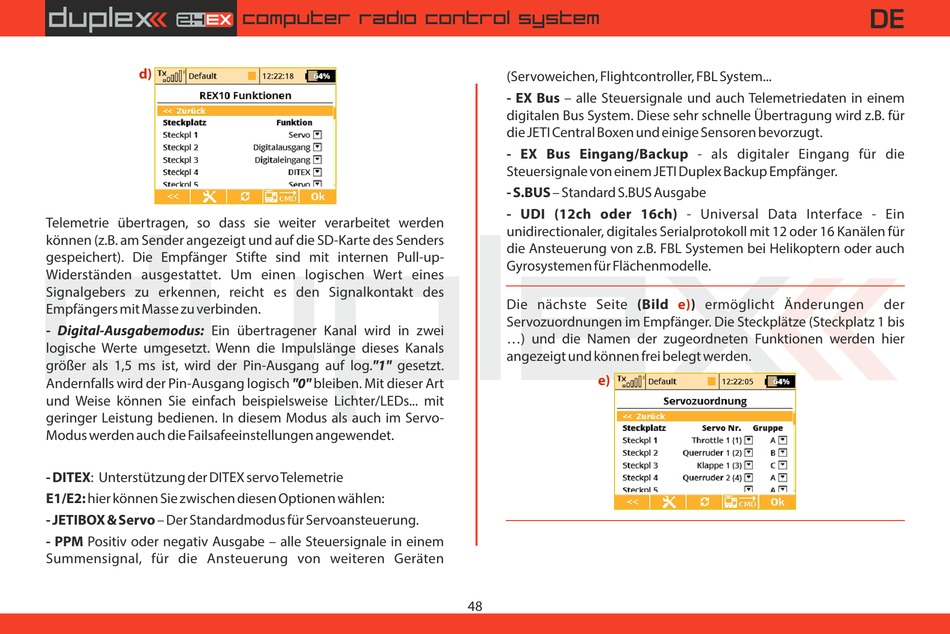

d)
Telemetrie übertragen, so dass sie weiter verarbeitet werden
können (z.B. am Sender angezeigt und auf die SD-Karte des Senders
gespeichert). Die Empfänger Stifte sind mit internen Pull-up-
Widerständen ausgestattet. Um einen logischen Wert eines
Signalgebers zu erkennen, reicht es den Signalkontakt des
Empfängers mit Masse zu verbinden.
- Digital-Ausgabemodus: Ein übertragener Kanal wird in zwei
logische Werte umgesetzt. Wenn die Impulslänge dieses Kanals
größer als 1,5 ms ist, wird der Pin-Ausgang auf log.
Andernfalls wird der Pin-Ausgang logisch
und Weise können Sie einfach beispielsweise Lichter/LEDs... mit
geringer Leistung bedienen. In diesem Modus als auch im Servo-
Modus werden auch die Failsafeeinstellungen angewendet.
- DITEX: Unterstützung der DITEX servo Telemetrie
E1/E2: hier können Sie zwischen diesen Optionen wählen:
- JETIBOX & Servo – Der Standardmodus für Servoansteuerung.
- PPM Positiv oder negativ Ausgabe – alle Steuersignale in einem
Summensignal, für die Ansteuerung von weiteren Geräten
computer radio control system
"1"
gesetzt.
"0"
bleiben. Mit dieser Art
(Servoweichen, Flightcontroller, FBL System...
- EX Bus – alle Steuersignale und auch Telemetriedaten in einem
digitalen Bus System. Diese sehr schnelle Übertragung wird z.B. für
die JETI Central Boxen und einige Sensoren bevorzugt.
- EX Bus Eingang/Backup - als digitaler Eingang für die
Steuersignale von einem JETI Duplex Backup Empfänger.
- S.BUS – Standard S.BUS Ausgabe
- UDI (12ch oder 16ch) - Universal Data Interface - Ein
unidirectionaler, digitales Serialprotokoll mit 12 oder 16 Kanälen für
die Ansteuerung von z.B. FBL Systemen bei Helikoptern oder auch
Gyrosystemen für Flächenmodelle.
Die nächste Seite (Bild
Servozuordnungen im Empfänger. Die Steckplätze (Steckplatz 1 bis
...) und die Namen der zugeordneten Funktionen werden hier
angezeigt und können frei belegt werden.
e)
48
e)
) ermöglicht Änderungen
