Strömungswächter | FS10-EX
Achtung!
• Die beiden Messfühler (S) müssen nebeneinander
im Strömungsmedium liegen. Dies ist der Fall,
wenn die Schlüsselansatz flä chen (F) parallel zur
Rohrleitung stehen (siehe Fig. 3) und die Markierung
auf der Front plat te mit der Strömungsrichtung
über einstimmt (siehe Fig. 4).
• Beim Anziehen des Strömungswächters die VDI
Richtlinien 2230 für das Anzugsmoment un bedingt
beachten.
• Vor Inbetriebnahme das Rohrsystem unter Druck
setzen und es auf Festigkeit und Leckagen über-
prüfen.
5 Anschließen
Achtung!
• Überprüfen, ob die Versorgungsspannung mit
der Nennspannung des Strömungswäch ters
übereinstimmt.

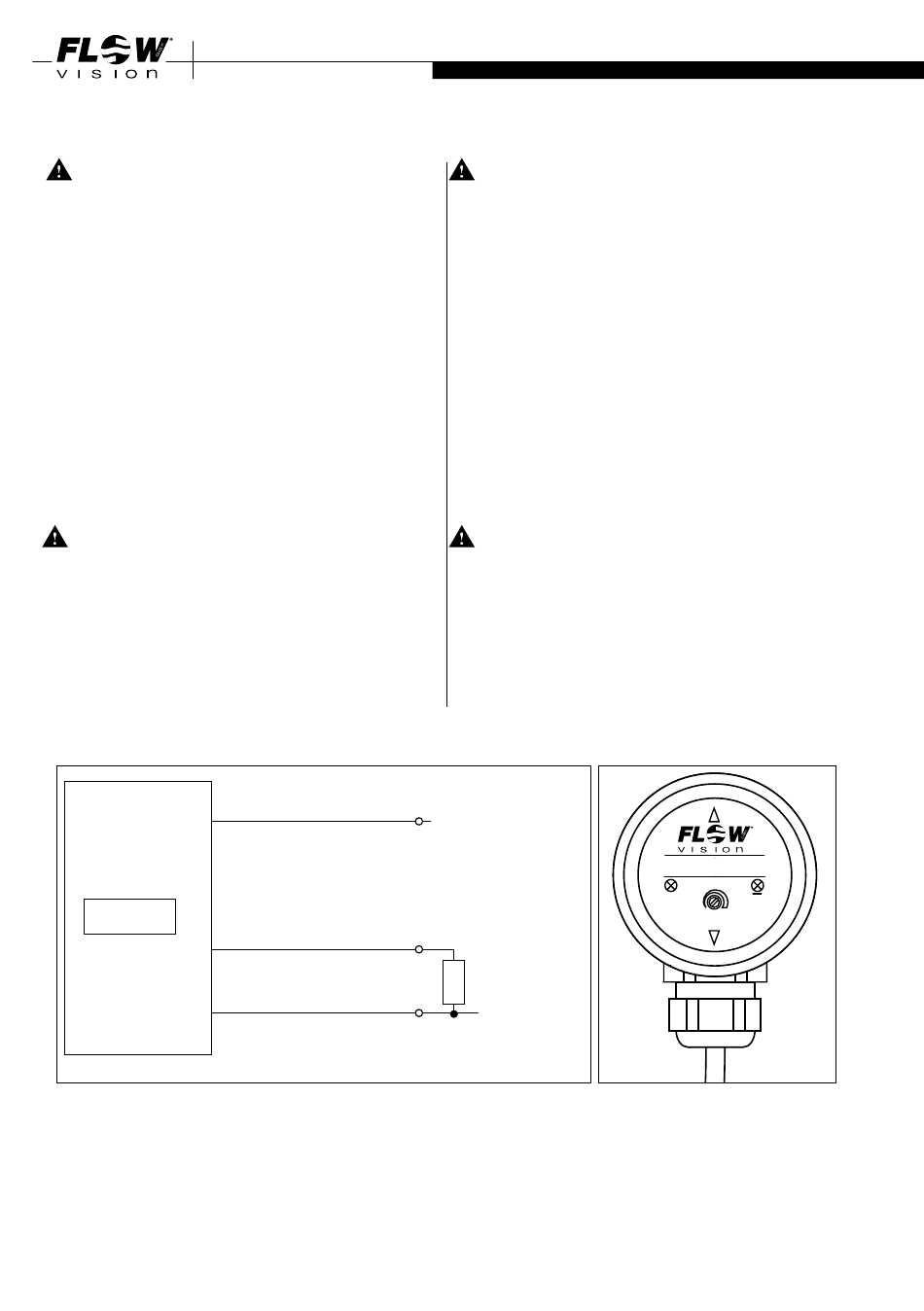

• Verbindung mit dem Kabel entsprechend dem
Anschlussbild (siehe Fig. 6) herstellen und
Versorgungsspannung anschließen. Die grüne
LED (Betriebsanzeige) leuchtet.
+UB
FS10-EX
-UB
10
ANSCHLIESSEN | ELECTRICAL CONNECTION
rot/red
+ DC 24 V
Meldeausgang
signal output
braun/brown
schwarz/black
Caution!
• The two sensors (S) on the flow monitor must be
aligned side by side directly across the direction
of flow. The sensors are correctly positioned when
the wrench flats (F) are aligned parallel with the
pipeline (see fig. 3) and when the marking on
the front matches the flow direction (see fig. 4).
• Do not overtighten.
• Before start-up please pressurize the pipe system
and check with regard to leakages and strength.
5 Electrical connection
Caution!
• Check that the supply voltage corresponds with
the voltage rating shown on the system.
• Connect the cable according to the connection
diagram (see fig. 6) and connect power supply.
The green LED (status indication) lights.
Last/load
max. 500 mA
– Minus
minus
Fig. 6
Flow Switch
-
+
Q
ON
Adj.
Fig. 7
